VGA矩阵切换器概述

    目前国内外AV产品的生产厂家的矩阵切换器的种类一般有AV/VGA/RGB三种类型,分别支持复合视频、VGA信号及RGBHV信号。

    其中，VGA信号宽带矩阵切换器与RGBHV信号宽带矩阵切换器是专门用于对计算机显示器信号(即：RBGHV信号)进行切换和分配，它们可将多路信号从输入通道切换输送到输出通道中的任一通道上，并且输出通道间彼此独立。这里所谓的VGA信号并不单纯表示VGA分辨率的信号，而是泛指所有的符合R、G、B、H、V格式的计算机显示信号(三个模拟通道，两个TTL通道)。

大屏工程必备 2007年精品VGA/RGB矩阵切换器推荐

    从信号传输的原理来讲，VGA和RGB是一样的，只不过接口外形不同，因此，一般工程商在选择配置矩阵的时候，往往分别配置AV矩阵和VGA或RGB矩阵各一台用来对主要信号类型进行管理，其中AV矩阵用来控制整个系统的音、视频信号的切换，用VGA或者RGB矩阵来控制整个系统的计算机信号的切换；某些时候也可以通过信号的转换让VGA或者RGB矩阵替代AV矩阵，因此VGA信号宽带矩阵切换器与RGBHV信号宽带矩阵切换器在大型的系统工程中是一个非常重要的设备。

    现在国内外生产矩阵的厂家很多，由于缺乏行业的标准，各厂商的标称指标各不相同，由于这类设备主在是工程应用产品，因此工程中的适用性问题和可靠性问题非常重要。下面我们就VGA/RGB二种类型列出部分矩阵产品，并附加详细介绍。

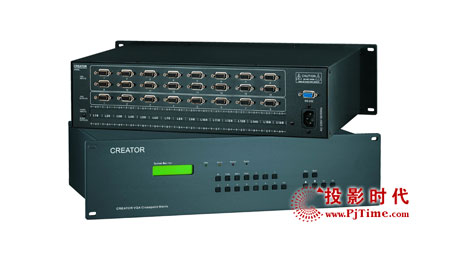

CREATOR VGA系列矩阵

　　CREATOR聚集了国内外专业技术人才，拥有强大的研究开发力量，成功开发出多项世界领先的独有技术，成功地应用于CREATOR的矩阵产品线上，CREATOR VGA系列矩阵有8、16、32三个系列，其中8、16系列又分带音频与不带音频二种的两种型号的矩阵。不带音频的型号在原有的基础上加强了信号长距离传输失真补偿技术；自带音频型号的命名在不带音频名称后加“-A:”以示区别，这种矩阵不仅在经济投入上占有优势，还可将计算机的视频信号和音频信号实现无缝隙的同步切换，干扰更小。 CREATOR矩阵全线产品通过CE认证、UL认证、RoHS认证等，并具有以下特点：

    • 规范、集成、功能强大
     1． 掉电现场保护技术
     2． 多达32种模式存储、调用
     3． 超长线驱动能力
     4． 国际优质铝合金的机箱设计，接地屏蔽非常良好，军工级防泻标准
     5． 宽电压开关电源供电，供电100V－240V，全球适用
     6． 面板具有按键操作、LCD显示系统状态，直观明了

    • 先进设计、稳定可靠
     1． 双重ESD端口保护，耐浪涌冲击电压8000V
     2． 率先采用高密8层电路板设计，各种电气性能超凡
     3． 镀金的接口，信号的连接损耗降到最低
     4． 采用分段补偿技术：RGB矩阵带宽高达450MHz、视频矩阵带宽高达150MHz、VGA矩阵300MHz
     5． 采用高速的CPU处理器，切换速度只有200ns
     6． 率先采用超高频BGA集成电路
     7． 多种的控制协议，双向的代码，控制可靠稳定
     8． 逆程的切换技术，保证切换时间更短暂（无黑屏、无闪烁）

    • 易用性
     1． 简短明了的通讯协议
     2． 简单灵活，傻瓜式的按键操作方法
     3． 友好的LCD界面提示
     4． 高级的触摸屏控制

    • 灵活性
     1． CREATOR矩阵适合多种信号格式：RGBHV、RGBS、RGsB、HDTV、分量视频、超级视频、复合视频
     2． CREATOR的矩阵而且可以快速的级连，可以多台同时工作
     3． CREATOR矩阵具有多功能的控制方式（RS232、遥控器、网络），很容易灵活应用
     4． CREATOR矩阵系列，不管是AV、VGA、还是RGB、DVI矩阵，都可以灵活级连音频矩阵
     5． CREATOR矩阵将触屏技术灵活应用到矩阵控制上

   • 扩展性
     1． CREATOR矩阵兼容多套标准的RS232通讯协议，快速扩展连接到各种集成控制系统，连接CREATOR中控系统更加是标准的模式
     2． CREATOR大型矩阵采用插卡式结构，可以快速扩展到128×128矩阵
     3． CREATOR矩阵系统都可以扩展连接同步切换的音频箱

    • 经济实用性
     国际的先进线路、独有的核心技术，结合CREATOR现代化的SMT贴片厂、先进的组装厂，矩阵产品系列包括AUDIO矩阵、VIDEO矩阵、AV矩阵、VGA矩阵、RGB矩阵、DVI矩阵，全线产品具有足够的现货库存，真正为各行业提供高性能、高品质、稳定可靠、价格优惠的矩阵产品。

艾威盛VGA矩阵切换器

    艾威盛科技发展有限公司成立于1999年5月， 是经北京市科学技术委员会认定的高新技术企业，位于上地信息产业基地国际创业园，是一家专业从事视频图像处理、 多媒体信号通道及控制技术等领域的产品研制、开发和生产的公司；艾威盛公司生产的2100系列矩阵产品，型号规格齐全，是成立以来的第三代新产品；服务完善，是专门为各种视频图像设备、计算机显示信号以及高分辨率RGB图像信号的显示、切换而设计的高性能智能设备；该系列产品广泛用于大屏幕投影显示工程、电化教学、指挥控制中心、多媒体会议室等场合。

   艾威盛2100系列产品下有音频、视频、VGA信号矩阵切换器以及RGB矩阵多个类别的产品——其中SVGA2107-72  VGA16X16是目前工程中用得较多的一款产品，它是专门为计算机显示信号以及高分辨率RGB图像信号的显示切换而设计的高性能智能矩阵开关设备，该系列产品广泛应用于大屏幕投影显示工程、电化教学、指挥控制中心、多媒体会议室等场合，可以完成16路输入，16路输出的VGA信号的切换。

    产品特性：艾威盛VGA信号矩阵切换器——SVGA2107-72系列矩阵带宽250MHz，分辨率支持格式：640×480、800×600、1024×768、1280×1024、1600×1200，具有掉电现场保护、协议升级功能，RS232控制口1个（可选加1个RS485口），前面板按键切换（先按输出，再选输入）、红外遥控、网络控制。DB15-3接口，19英寸2U标准机箱。

    详细指标：

• 规格：VGA16X16
• 型号：SVGA2107-72
• 详细资料：功能：16路VGA输入 16路VGA输出
• 支持分辨率：640×480、800×600、1024×768、1280×1024、1600×1200
• 带宽：250MHz） 接口：15HDF 阻抗：75欧 增益：0dB
• 标准电平：1.0Vp-p 最大电平：0.5-2.0Vp-p
• 控制方式：前面板按键（先选输出再选输入完成切换）、计算机RS232（RS485）、红外遥控、网络控制
• 其它功能：具有掉电现场保护、协议升级功能，RS232控制口1个（可选加1个RS485口）

大连科迪Kd2810系列VGA矩阵切换器

    Kd2000系列模拟矩阵有8个子产品，规模从2x1到256x256，涵盖了复合视频、RGB/YUV分量视频、计算机视频（RGBHV）、音频单声道、音频立体声、RS－422数据信号等格式，控制层最多可达8层，并且各种格式的信号可以任意配置在同一个矩阵切换系统中进行切换，在包括播出、制作、录制、总控调度、应急、监控、多媒体、电教等所有模拟矩阵切换器应用的领域和环节，均可以在Kd2000产品中选择到适合的型号。

    在Kd2000产品系中，大连科迪Kd2810系列是一款VGA多格式矩阵切换器，专门为计算机显示信号及高分辨率图像信号的切换而设计的，可将多路VGA输入信号切换到输出通道中的任意通道上。矩阵采用分层传输即将接入的VGA中的RGBHV各分量信号独立传输，信号之间相互独立无干扰。音频端子采用3PIN端子平衡、非平衡接入均可。3U以上机箱采用国际先进的“模块化设计、插板式结构、热备份双电源”的结构方式，VGA、复合、分量视频及音频可以在同一机箱内任意组合、统一控制。所有电路板均支持热插拔，极大的方便了系统维护。双电源热备份其中一个电源发生故障，另一个电源自动负担全部电源负荷，对系统的连续工作不会产生任何影响。矩阵有掉电记忆功能，带有RS232通讯接口，并提供通信协议。

• 主要特点：规模：4×1～8×8、16×1～16×16、32×4～32×32、64×4～64×64
• 视频支持VGA信号、复合视频、分量视频
• 分辨率支持：640×480、800×600、1024×768、1280×1024、1600×1200
• 音频支持平衡/非平衡音频信号切换
• 模块化设计、插板式结构、可带电热插拔更换切换板
• 热备份双电源
• 矩阵支持场逆程切换提供多路信号源间的无缝切换
• 支持视频、音频多层单独或同时切换
• 矩阵内部设有音频平衡/非平衡转换电路
• 具有多个RS-232接口，支持多个遥控面板和计算机控制，提供通信协议

迅控VGA矩阵切换器

    SVS（迅控）是国内最早专业生产及开发多媒体中央控制系统的品牌之一，并是集计算机网络系统、综合布线系统、多媒体教学系统、多功能电子会议系统、大屏幕投影系统、数字会议及同声传译系统、视讯会议系统、专业监控系统及中央集成控制系统等视讯技术的开发、设计、销售、安装调试和维护于一体的知名品牌。

     在矩阵方面，SVS（迅控)有包括AV/VGA/RGB在内的多个类型，其中VGA矩阵切换器有2/4/8/16多个系列的产品；是专门为计算机显示信号以及高分辨率RGB图像信号的显示切换而设计的高性能智能矩阵开关设备，用于将各类VGA信号从输入通道选送到任一输出通道上，该系列产品广泛用于大屏幕投影显示工程多功能厅、指挥控制中心、多媒体会议室等场合。

     迅控VGA矩阵切换器产品采用高可靠性的智能VGA处理芯片，设计中采用容错技术，并可以自我判断故障点、启用备用电路，并采用了高抗干扰能力的通信接口电路，保证了信号和通信的可靠性；具有断电现场切换记忆功能、LCD液晶屏显示切换信息、VGA信号和电脑音频同步或分离切换等功能；另具有2路RS232通讯接口，支持电脑、中控同时控制或级连控制；具有设备面板切换功能,并可与红外遥控器配合,进行远程红外遥控切换功能。

    SVS（迅控）矩阵设备兼容各种中央控制系统（如SVS、CRESTRON、AMX等中控系统）便于集中管理；SVS（迅控）VGA矩阵采用大批量生产，高品质，有较高的兼容性和稳定性和性价比。

    主要指标：

音频部分
— 频响：20Hz-20 kHz + 1/-3dB
— 立体声通道隔离：>80dB@1kHz
— 共态抑制比：>75dB@20Hz-20KHz
— 增益误差：±0.1dB
RGB部分
— 带宽：350MHz
— 亮度色度干扰：-50dB@5MHz
— 微分相位I/OS：<1.28度，3.58MHz
— 微分增益误差：0.1％, 3.58－4.43MHz
— 隔离度(串扰)：< -85db (5MHz)
— 非线性失真：<0.02％/0.02 (RL=150Q)
— 支持分辨率：1600X1200
— 输入输出接口：HD15PIN (VGA)
整机指标
— 安装尺寸：标准19英寸机箱
— 电源范围：AC：180～250V
— 标准RS232／485控制协议

恒炀泰克HYT系列VGA矩阵切换器

    恒炀泰克HYT系列VGA矩阵切换器产品具有前置的快速控制面板，可快速简便地控制我们所需要的输入输出组合。后面板装有RS-232控制接口，能够连接到AMX，Crestron或Dataton等控制系统，使用恒炀泰克所提供的控制代码，就可以用第三方的控制系统来控制它。

    HYT系列矩阵切换器输入输出端口都拥有各自的缓冲器，每个输入输出端口的切换都将在无噪波的情况下进行；切换器自身拥有记忆装置，能够对矩阵切换器当前的输入输出形式进行存储；切换器受控于内置的微处理器，这使它可以高速可靠的执行我们所传送给它的指令。

    HYT系列矩阵切换器输入输出端口均使用BNC插头，连接方便可靠。另外，它的电源使用220V交流电，具有很好的适应能力，保证能够24小时x7连续工作。 主要适用于电视台、监控、视频会议、多媒体教学等行业。

    详细指标：

• 型号：HYT-VGA0804 （8选4VGA切换器）
• 输入：8路VGA信号，RGBHV格式，15HDF型插口
• 输出：4路VGA信号，RGBHV格式，15HDF型插口
• 格　　式： RGB(Analog),HV(TTL)
• 模拟电平： 1Vp-p
• 最大电平： 0.5-2.0Vp-p
• RGB阻抗： 75Ω
• TTL阻抗： 150Ω
• 增　　益： 0dB
  带　　宽： 300MHz
  切换速度： 100nS(最大)

• 功能：
  1. 数码管显示，进口轻触按键
  2. 提供RS232控制（提供16进制通信协议）
  3. 断电现场保护
  4. 本地键盘锁定
  5. 提供输出任意通道屏蔽功能（只屏蔽行场信号）
   电　　源： 200-240V/AC ,50/60Hz，功耗：60W
  外形尺寸: 483×88×280 （标准19英寸机箱 2RU）

AKCC系列VGA计算机信号切换器

    AKCC系列VGA计算机信号切换器下有8(AK-VGA0802/AK-VGA0804/AK-VGA0808)、16(AK-VGA1608/AK-VGA1616/AK-VGA1616)两个系列，是专门为计算机显示信号以及高分辨率VGA图像信号的，采用先进的数字同步识别处理（DSIP）技术，以及国际先进的SMT贴片技术，特有ESD静电保护功能,性能稳定可靠。

    AKCC系列VGA计算机信号切换器具有高可靠性的智慧设备，设计中采用容错技术，并可以自我判断故障点、启用备用电路，并采用了高抗干扰能力的通信接口电路，保证了通信的可靠性，具有红外遥控功能和RS232通信功能，用户可以方便的完成演示过程中的信号切换；并带有断电现现场切换记忆保护、LCD液晶显示等功能，具备RS232/485通讯接口，可以方便与计算机、遥控系统或各种远程控制设备（如AKCC，CREATOR，思美特，快思聪、AMX等控制系统）配合使用。

    AKCC系列信号切换器带有高性能的智能矩阵开关设备，用于将各路计算机信号输出信道中的任一通道上，该系列产品广泛用于大屏幕投影显示工程、电化教学、指挥控制中心、多媒体会 议室等场合，有较高的兼容性和稳定性以及较高的性价比。

    基础参数：

带宽               350MHz(-3dB)满载
亮度色度干扰        －50dB@5MHz，－45Db@10MHz
切换速度            200nS（最长时间）

•信号输入
信号类型            16路计算机VGA信号
连接类型            VGA 15HDF 接口输入
最小输入电平        0.5Vp-p
最大输入电平        2.0Vp-p
I/O阻抗             75Ω
回波损耗            －30dB@5MHz
最大DC补偿          1.5V

•信号输出
信号类型            4/8路计算机VGA信号
连接类型            VGA 15HDFC接口输出
最小输入电平        0.7Vp-p
最大输入电平        2.0Vp-p
I/O阻抗             75Ω
回波损耗            －30dB@5MHz
DC补偿              +5Mv-0

DPTECH 东科　MTVGA系列矩阵切换器

　　MTVGA系列矩阵切换器是专门为计算机视频信号的显示切换而设计的高性能宽带矩阵开关设备，兼容复合视频、S－视频、分量视频、HDTV、RGsB、RGBHV等信号格式，采用超宽带技术设计（350M（－3dB）的满载RGB视频带宽）与数字同步识别处理（DSIP）技术，具有连线简便，体积小等特点，适于中短距离传输场合。其输入、输出端均为D-SUB HD 15针（VGA）接口。可将多路输入信号任意选择一路或多路分别输出给一路或多路显示设备。

　　MTVGA系列矩阵主机面板上嵌有大尺寸彩色液晶显示屏，可显示设备各通道的切换状态、输入信号特性等信息，方便切换控制；控制方式包括面板手动控制、RS-232控制等方式。RS-232输入、输出，可多台连接，便于扩展。通过随机奉送的控制软件，可控制矩阵切换、自动循环画面切换等等。

　　MTVGA系列矩阵切换器均采用可机架安装的标准机箱，具有多组全局预置，掉电自动保存功能，可广泛应用于大屏幕投影显示工程、电化教学、指挥控制中心、多媒体会议室等场合。



　　同系列产品： MTVGA-32*8   MTVGA-24*8   MTVGA-5*2   MTVGA-4*4   MTVGA-4*4A   MTVGA-8*2   MTVGA-8*4   MTVGA-8*8   MTVGA-8*8A   MTVGA-8*16   MTVGA-16*2   MTVGA-16*4   MTVGA-16*4A   MTVGA-16*8   MTVGA-16*8A   MTVGA-16*16

　　技术性能及指标：

输入接口：    8路HD15PIN（VGA）   立体声音频
输出接口：    4路HD15PIN（VGA）   立体声音频
带宽：        350MHz(-3 dB)满载
串扰：        -50dB@10Mhz
输入阻抗：    75Ω
输出阻抗：    75Ω
同步信号电平：1.0V – 5.0Vp-p,标称值4V
控制端口：     RS-232,9针COM连接口
波特率：     2400，4800，9600
控制协议：    8位，1个停止位，无奇偶校验
回波损耗：    -30dB@5MHz
最大DC补偿： ±5mV-0
支持分辨率：  1600*1200以上
信噪比：      大于60dB
电源：       220VAC-240VAC，50/60Hz
功率：        100W
机架安装：    标准U
尺寸：        48cm*30cm*(8-44)cm
重量：        5.5-15 kg
适用温度：    -10-50摄氏度
适用湿度：    小于9%（无冷凝）
防震等级：    纸箱中ISTA/NSTA  1A
平均故障间隔时间（MTBF）：  30000小时

博睿联创VGA矩阵切换器

    博睿联创公司专注于视听领域，始终坚持以产品研发为主要发展方向，通过所掌握的国际领先的信息技术，为合作伙伴在音视频矩阵切换、VGA画面分割、大屏幕拼接控制、VGA光传输等视音频领域提供极具创新性的一流产品和设计。

    博睿联创公司推出的矩阵切换器具有VIDEO/AV/VGA/RGB多个类别，其中，VGA矩阵切换器是专门为计算机视频信号以及高分辨率RGBHV信号的显示切换而设计的高性能宽带矩阵开关设备，该系列产品可广泛应用于大屏幕投影显示工程、电化教学、指挥控制中心、多媒体会议室等场合。

    博睿联创公司的矩阵切换器均采用美国国家半导体公司的芯片，具有高带宽、稳定性强的特点，兼容复合视频、S－视频、分量视频、HDTV、RGsB、RGBHV等信号，采用超宽带技术设计，标称350M（－3dB）的满载RGB视频带宽，采用数字同步识别处理（DSIP）技术，每路信号独立传输，同步切换。

    矩阵面板上装备有大尺寸彩色液晶显示屏，可显示设备各通道的切换状态、输入信号特性等信息，方便切换控制；同时，还在每个端口处安装有信号指示灯，可以让用户一目了然的看清系统的工作状态，当某一路出现问题时，可以在第一时间内找到坏点。在操作控制上，博睿联创矩阵具有多种切换控制方式，如：红外遥控切换、键盘操作切换、RS232控制切换；所有的矩阵均采用标准的机箱，方便在机架上安装；另外，博睿联创矩阵还具有多组全局预置，掉电自动保存功能。

    VGA同系列产品型号：
　　VGA-4*4 VGA-8*4 VGA-8*8 VGA-16*8 VGA-16*16 VGA-32*32

北京博睿联创科技发展有限公司简介：

　　北京博睿联创科技发展有限公司成立于2002年，位于有中国硅谷之称的中关村科技园区，是国家认证批准的高新技术和软件企业。博睿联创公司始终秉承“以人为本、科技领先、质量取胜、服务至上”的理念，专注于视听领域，始终坚持以产品研发为主要发展方向，通过所掌握的国际领先的信息技术，为合作伙伴在音视频矩阵切换、VGA画面分割、大屏幕拼接控制、VGA光传输等视音频领域提供极具创新性的一流产品和设计。

　　作为一个以产品设计研发为主要发展方向的公司，博睿联创拥有世界一流的研发队伍，能过他们渊博的专业知识和独到的创新精神，使得博睿联创公司能够不断的在视音频技术领域取得新的进展，为博睿联创长远的发展奠定雄厚的技术后盾。

　　同时博睿科技同国内外业界知名企业/高等院校建立了战略合作伙伴关系，对产品技术及客户化解决方案方面进行持续的改进完善。凭借雄厚的自主研发实力, 博睿联创可以根据客户的需要进行订单化生产,切实的满足客户的每一个要求,为客户提供最贴身的服务。

CREATOR RGB系列矩阵

　　CREATOR聚集了国内外专业技术人才，拥有强大的研究开发力量，成功开发出多项世界领先的独有技术，成功地应用于CREATOR的矩阵产品线上，CREATOR RGB系列矩阵从8至64有多个系列，全线产品均通过CE认证、UL认证、RoHS认证等，并具有以下特点：

　　图为CREATOR带触摸屏的RGBHV64矩阵，该系列RGBHV矩阵集成了触摸屏作为控制面板，使用户可以通过友好的图形界面控制矩阵。RGB3232-MONITOR前面板内置15”显示器，可清楚预览输入信号画面，使操作者对当前状态一目了然。

    • 规范、集成、功能强大
     1． 掉电现场保护技术
     2． 多达32种模式存储、调用
     3． 超长线驱动能力
     4． 国际优质铝合金的机箱设计，接地屏蔽非常良好，军工级防泻标准
     5． 宽电压开关电源供电，供电100V－240V，全球适用
     6． 面板具有按键操作、LCD显示系统状态，直观明了

    • 先进设计、稳定可靠
     1． 双重ESD端口保护，耐浪涌冲击电压8000V
     2． 率先采用高密8层电路板设计，各种电气性能超凡
     3． 镀金的接口，信号的连接损耗降到最低
     4． 采用分段补偿技术：RGB矩阵带宽高达450MHz、视频矩阵带宽高达150MHz、VGA矩阵300MHz
     5． 采用高速的CPU处理器，切换速度只有200ns
     6． 率先采用超高频BGA集成电路
     7． 多种的控制协议，双向的代码，控制可靠稳定
     8． 逆程的切换技术，保证切换时间更短暂（无黑屏、无闪烁）

    • 易用性
     1． 简短明了的通讯协议
     2． 简单灵活，傻瓜式的按键操作方法
     3． 友好的LCD界面提示
     4． 高级的触摸屏控制

    • 灵活性
     1． CREATOR矩阵适合多种信号格式：RGBHV、RGBS、RGsB、HDTV、分量视频、超级视频、复合视频
     2． CREATOR的矩阵而且可以快速的级连，可以多台同时工作
     3． CREATOR矩阵具有多功能的控制方式（RS232、遥控器、网络），很容易灵活应用
     4． CREATOR矩阵系列，不管是AV、VGA、还是RGB、DVI矩阵，都可以灵活级连音频矩阵
     5． CREATOR矩阵将触屏技术灵活应用到矩阵控制上

   • 扩展性
     1． CREATOR矩阵兼容多套标准的RS232通讯协议，快速扩展连接到各种集成控制系统，连接CREATOR中控系统更加是标准的模式
     2． CREATOR大型矩阵采用插卡式结构，可以快速扩展到128×128矩阵
     3． CREATOR矩阵系统都可以扩展连接同步切换的音频箱

    • 经济实用性
     国际的先进线路、独有的核心技术，结合CREATOR现代化的SMT贴片厂、先进的组装厂，矩阵产品系列包括AUDIO矩阵、VIDEO矩阵、AV矩阵、VGA矩阵、RGB矩阵、DVI矩阵，全线产品具有足够的现货库存，真正为各行业提供高性能、高品质、稳定可靠、价格优惠的矩阵产品。

兆科 RGB矩阵切换器

    北京兆科恒业电子技术有限公司从事显示切换设备的研发和生产已有十五年的历史。在矩阵产品方面，多年的努力令兆科积累了丰富的经验，在众多的进口产品为主流的众多品牌设备中，兆科产品以其卓越的性能和可靠的质量独树一帜，兆科产品不仅质量可靠，在技术也丝毫不逊色，在诸多方面，使用了最新技术。与进口产品相比，在性能价格比上显示了独特的优势。

   尤其是研制超大容量矩阵切换器方面，由于输入输出路数多，布线复杂，使得一些重要技术指标难以保证， 以至于在一些大型投影显示系统中使用的矩阵切换器基本是进口产品。而兆科根据市场需求，兆科成功研出在质量和技术指标上过硬的产品，如64×64规模的计算机RGB图形信号矩阵切换器，并投入使用。这是当时国内规模最大的RGB矩阵。此后兆科恒业又相继研制出128×64视频矩阵等一批大容量矩阵，并且指标与进口矩阵切换器处于同等水平。其中，48×112大型矩阵切换器在前不久被成功的应用于在2008年奥运会项目中，这一成功案例进一步肯定了兆科电子在矩阵产品方面的技术水平。

    MT-48112 RGB视频通道

信号类型： 112路RGB
连接端子：  BNC
电平峰值：  2.0Vp-p
输入阻抗：  75Ω
输出阻抗： 75Ω
带    宽： 350MHZ(-3dB)
串    扰： -60dB@10MHZ
增    益： 0dB

行场同步通道
输入电平： TTL电平
输出电平： TTL电平
输入阻抗： 高阻
输出阻抗： 47Ω


音频
输入信号： 112路立体声平衡/非平衡输入，2Vp-p
输出信号： 112路立体声平衡/非平衡输出，2Vp-p
输入阻抗： 12KΩ
输出阻抗： 平衡100Ω，非平衡50Ω
增    益： 平衡到平衡、非平衡到非平衡0dB
平衡到非平衡-6dB
非平衡到平衡6dB

规 格
电 压： AC220V±20％，50Hz
功 耗： 15W
尺 寸：5 x 482L x 232 w x265H(mm)
重 量： 50(Kg)

控制参数
端   口： RS232
数   据： 2400波特，8个数据位，1个停止位，无校验位

V-TECH　VX系列HV/HVA RGB矩阵切换器

　  北京威泰嘉视科技有限公司是中外合作企业，专业从事视 / 音频信号“切换－转换－传输”设备的供应商。早在1996 年就开始将计算机视频信号“切换－转换－传输”设备引进国内市场，使之在大屏幕显示行业中得到广泛应用。目前，V-TECH产品主要为：宽带（超宽带） RGB 矩阵切换器、视 / 音频 A/V 矩 阵切换器、计算机界面接口、多媒体切换器、视频信号扫描转换器及双绞线传输切换、 DVI 系列及光纤、网络传输切换等设备。经过数年的发展，威泰嘉视的产品已广泛应用于各种大屏幕显示系统中，深得广大用户的支持与信赖。

　　在大型矩阵方面，V-TECH推出了VX系列HV/HVA RGB矩阵切换器，该系列矩阵切换器最大的最点是通过系统软件输入输出路数可由用户自行定义，即一款128＊128规格的矩阵，用户可以根据实际的需要在固有接口总数内自行分配输出端口数和输入端口数目，具有很大的灵活性。

　　产品特性：

大型设备，最多支持 128 路计算机视频输入 /128 路计算机视频输出
◆ 通道频宽： 350MHz (-3dB)

◆ 可程式化虚拟矩阵结构：可由编程来组合最多至 32 个虚拟矩阵。第一个虚拟矩阵可有 20 个预设存储空间
◆ 图形界面，使用 32 位 ARM9 处理器及完整网络 TCP/IP协议，及 RS232/RS485/USB 控 制接口，可实行远程控制及状态监控
◆ 8 英寸高分辨率真彩色 LCD 状态控制触摸屏，可实行近距手动控制
◆ 前面板 USB 鼠标接口，方便的操作控制
◆ 双电源备用系统，当主电源发生故障时，备用电源可自动进行取代，且警告系统亦将启 动。此热插拔电源系统可使系统在无断电维修状况下保持工作状态
◆ 自动温控冷却系统使矩阵在安全温度范围内保持工作
◆ Video Genlock ( 外同步 ) 此矩阵设有广播用的外同步输入，使矩阵切换于垂直遮没期，可达到完整的无缝切换目的
◆ 分箱式结构，便于运输和安装

艾威盛RGB矩阵切换器

    艾威盛公司生产的2100系列矩阵产品，型号规格齐全，是成立以来的第三代新产品；服务完善，是专门为各种视频图像设备、计算机显示信号以及高分辨率RGB图像信号的显示、切换而设计的高性能智能设备；艾威盛2100系列产品下有音频、视频、VGA信号矩阵切换器以及RGB矩阵多个类别的产品，SRGB2109  RGB24X24是艾威盛RGB矩阵中颇有代表性的一款产品，该矩阵切换器是专门为计算机显示信号以及高分辨率RGB图像信号的显示切换而设计的高性能智能矩阵开关设备，该系列产品广泛应用于大屏幕投影显示工程、电化教学、指挥控制中心、多媒体会议室等场合，可以完成24路输入，24路输出的RGB信号的切换。

    SRGB2109  RGB24X24标称带宽250MHz，分辨率支持格式：640×480、800×600、1024×768、1280×1024、1600×1200，具有掉电现场保护、协议升级功能，RS232控制口1个（可选加1个RS485口），控制方式有：前面板按键、计算机RS232(RS485)、红外遥控、网络控制，接口采用先进的5BNC，19英寸机架式机箱。

    详细指标：

• 详细资料：
• 接口：5BNC接口 INPUT:24路OUTPUT:24路
• 支持分辨率：640×480、800×600、1024×768、1280×1024、1600×1200
• 带宽：250MHz 增益：0dB 阻抗：75欧
• 标准电平：1.0Vp-p最大电平：0.5-2.0Vp-p
• 控制方式：前面板按键（先选输出再选输入完成切换）、计算机RS232（RS485）、红外遥控、网络控制
• 其它功能：具有掉电现场保护、协议升级功能，RS232控制口1个（可选加1个RS485口）

大连科迪Kd2800系列RGB矩阵切换器

    Kd2000系列模拟矩阵有8个子产品，规模从2x1到256x256，涵盖了复合视频、RGB/YUV分量视频、计算机视频（RGBHV）、音频单声道、音频立体声、RS－422数据信号等格式，控制层最多可达8层，并且各种格式的信号可以任意配置在同一个矩阵切换系统中进行切换，在包括播出、制作、录制、总控调度、应急、监控、多媒体、电教等所有模拟矩阵切换器应用的领域和环节，均可以在Kd2000产品中选择到适合的型号。

    大连科迪Kd2000系列中的Kd2800系列RGBHV宽带矩阵切换器是专门为计算机显示信号及高分辨率图像信号的切换而设计的。矩阵采用分层传输即将接入的RGBHV各分量信号独立传输，信号之间相互独立无干扰，并采用国际先进的“模块化设计、插板式结构、热备份双电源”的设计理念，所有电路板均支持热插拔，极大的方便了系统维护。系统的机箱内全部采用热备份一体化开关电源，机箱内的两块电源板同时工作, 互为热备份。 当其中一个电源组件发生故障时，另一个自动承担全部工作，保证系统运行的连续性，提高了系统的可靠性。RGB接口采用5BNC端子,立体声音频采用3 PIN端子平衡/非平衡输入均可。矩阵有掉电记忆功能，并带有RS232通信接口(提供通信协议)，可接多个遥控面板或通过中控等设备集成控制。矩阵根据用户需要可添加TCP/IP 网络控制接口、 RS－422或RS－485控制端口。

• 主要特点：
• 规模：4×1～4×4、8×1～8×16、16×1～16×32、24×4～24×24、32×4～32×32、48×4～48×48 、64×4～64×64、96×8～128×128
• 视频支持RGBHV 、RGBS、 RGsB、RsGsBs 、YUV
• 音频支持平衡和非平衡音频信号切换
• 模块化设计、插板式结构、可带电热插拔更换切换板
• 热备份双电源
• 矩阵支持场逆程切换提供多路信号源间的无缝切换
• 支持视频、音频多层单独或同时切换
• 具有多个RS-232接口，支持多个遥控面板和计算机控制，提供通信协议

博睿联创RGB矩阵切换器

    博睿联创公司专注于视听领域，始终坚持以产品研发为主要发展方向，通过所掌握的国际领先的信息技术，为合作伙伴在音视频矩阵切换、VGA画面分割、大屏幕拼接控制、VGA光传输等视音频领域提供极具创新性的一流产品和设计。

    博睿联创公司推出的矩阵切换器具有VIDEO/AV/VGA/RGB多个类别，其中，RGB矩阵切换器是专门为计算机视频信号以及高分辨率RGBHV信号的显示切换而设计的高性能宽带矩阵开关设备，该系列产品可广泛应用于大屏幕投影显示工程、电化教学、指挥控制中心、多媒体会议室等场合。

    博睿联创公司的矩阵切换器采用美国国家半导体公司的芯片，具有高带宽、稳定性强的特点，兼容复合视频、S－视频、分量视频、HDTV、RGsB、RGBHV等信号，采用超宽带技术设计，标称350M（－3dB）的满载RGB视频带宽，采用数字同步识别处理（DSIP）技术，每路信号独立传输，同步切换。

    矩阵面板上装备有大尺寸彩色液晶显示屏，可显示设备各通道的切换状态、输入信号特性等信息，方便切换控制；同时，还在每个端口处安装有信号指示灯，可以让用户一目了然的看清系统的工作状态，当某一路出现问题时，可以在第一时间内找到坏点。在操作控制上，博睿联创矩阵具有多种切换控制方式，如：红外遥控切换、键盘操作切换、RS232控制切换；所有的矩阵均采用标准的机箱，方便在机架上安装；另外，博睿联创矩阵还具有多组全局预置，掉电自动保存功能。

    RGB同系列产品型号：
　　RGB-8*4 RGB-8*8 RGB-16*8 RGB-16*16 RGB-24*24 RGB-32*32 RGB-64*64

北京博睿联创科技发展有限公司简介：

　　北京博睿联创科技发展有限公司成立于2002年，位于有中国硅谷之称的中关村科技园区，是国家认证批准的高新技术和软件企业。博睿联创公司始终秉承“以人为本、科技领先、质量取胜、服务至上”的理念，专注于视听领域，始终坚持以产品研发为主要发展方向，通过所掌握的国际领先的信息技术，为合作伙伴在音视频矩阵切换、VGA画面分割、大屏幕拼接控制、VGA光传输等视音频领域提供极具创新性的一流产品和设计。

　　作为一个以产品设计研发为主要发展方向的公司，博睿联创拥有世界一流的研发队伍，能过他们渊博的专业知识和独到的创新精神，使得博睿联创公司能够不断的在视音频技术领域取得新的进展，为博睿联创长远的发展奠定雄厚的技术后盾。

　　同时博睿科技同国内外业界知名企业/高等院校建立了战略合作伙伴关系，对产品技术及客户化解决方案方面进行持续的改进完善。凭借雄厚的自主研发实力, 博睿联创可以根据客户的需要进行订单化生产,切实的满足客户的每一个要求,为客户提供最贴身的服务。

DPTECH 东科RGB信号矩阵切换器



　　MTRGB系列矩阵切换器是专门为高分辨率RGBHV信号的显示切换而设计的高性能宽带矩阵开关设备，兼容复合视频、S－视频、分量视频、HDTV、RGsB、RGBHV等信号格式，采用超宽带技术设计（350M（－3dB）的满载RGB视频带宽）与数字同步识别处理（DSIP）技术，特点为RGB带宽高，接口损失小，便于和75-3以上同轴电缆连接，适于长距离传输环境。其输入、输出端均为5BNC（RGBHV）接口。可将多路输入信号任意选择一路　　　或多路分别输出给一路或多路显示设备。

　　MTRGB系列矩阵主机面板上嵌有大尺寸彩色液晶显示屏，可显示设备各通道的切换状态、输入信号特性等信息，方便切换控制；在操作控制上，MTRGB系列矩阵切换器采用了多种切换控制方式，如：面板控制切换、RS232控制切换、红外遥控切换（选配）键盘控制切换（选配）。RS-232输入、输出，可多台连接，便于将来扩展。另通过随机奉送的控制软件，可控制矩阵切换、自动循环画面切换等等。

　　MTRGB系列矩阵均采用可机架安装的标准机箱，具有多组全局预置，掉电自动保存功能。可广泛应用于大屏幕投影显示工程、电化教学、指挥控制中心、多媒体会议室等场合。

　　同系列产品： MTRGB-4*4   MTRGB-8*4   MTRGB-8*16   MTRGB-16*4   MTRGB-16*8   MTRGB-16*16   MTRGB-16*16A   MTRGB-24*8   MTRGB-24*16   MTRGB-24*24   MTRGB-32*8   MTRGB-32*16   MTRGB-32*32   MTRGB-32*64   MTRGB-48*16   MTRGB-48*24   MTRGB-48*32   MTRGB-48*48   MTRGB-64*16   MTRGB-64*32   MTRGB-64*64   MTRGB-128*64

　　技术性能及指标：

输入接口：    8路5BNC(RGBHV）  立体声音频（选装）
输出接口：    8路5BNC(RGBHV）  立体声音频（选装）
带宽：        350MHz(-3 dB)满载
串扰：        -50dB@10Mhz
输入阻抗：    75Ω
输出阻抗：    75Ω
同步信号电平：1.0V – 5.0Vp-p,标称值4V
控制端口：    RS-232,9针COM连接口
波特率：      2400，4800，9600
控制协议：    8位，1个停止位，无奇偶校验
回波损耗：    -30dB@5MHz
最大DC补偿： ±5mV-0
支持分辨率：  1600*1200以上
信噪比：      大于60dB
电源：        220VAC-240VAC，50/60Hz
功率：        100W
机架安装：    标准U
尺寸：        48cm*30cm*(8-44)cm
重量：        5.5-15 kg
适用温度：    -10-50摄氏度
适用湿度：    小于9%（无冷凝）
防震等级：    纸箱中ISTA/NSTA  1A
平均故障间隔时间（MTBF）：  30000小时

迅控RGB矩阵切换器

    SVS（迅控）是国内最早专业生产及开发多媒体中央控制系统的品牌之一，并是集计算机网络系统、综合布线系统、多媒体教学系统、多功能电子会议系统、大屏幕投影系统、数字会议及同声传译系统、视讯会议系统、专业监控系统及中央集成控制系统等视讯技术的开发、设计、销售、安装调试和维护于一体的知名品牌。

     在矩阵方面，SVS（迅控)有包括AV/VGA/RGB在内的多个类型，RGB矩阵根据用户需求选择有8/16/32/64路音视频信号输入，2/4/816/32/64路音视频信号输出而组成的多个设备型号；是专门为计算机显示信号以及高分辨率RGB图像信号的显示切换而设计的高性能智能矩阵开关设备，用于将各类VGA信号从输入通道选送到任一输出通道上，该系列产品广泛用于大屏幕投影显示工程多功能厅、指挥控制中心、多媒体会议室等场合。

     迅控VGA矩阵切换器产品采用高可靠性的智能视频处理芯片，设计中采用容错技术，并可以自我判断故障点、启用备用电路，并采用了高抗干扰能力的通信接口电路，保证了信号和通信的可靠性；具有断电现场切换记忆功能、LCD液晶屏显示切换信息、VGA信号和电脑音频同步或分离切换等功能；另具有2路RS232通讯接口，支持电脑、中控同时控制或级连控制；具有设备面板切换功能,并可与红外遥控器配合,进行远程红外遥控切换功能。

    SVS（迅控）矩阵设备兼容各种中央控制系统（如SVS、CRESTRON、AMX等中控系统）便于集中管理；SVS（迅控）VGA矩阵采用大批量生产，高品质，有较高的兼容性和稳定性和性价比。

    主要指标：

音频部分
— 频响：20Hz-20 kHz + 1/-3dB
— 立体声通道隔离：>80dB@1kHz
— 共态抑制比：>75dB@20Hz-20KHz
— 增益误差：±0.1dB
RGB部分
— 带宽：350MHz
— 亮度色度干扰：-50dB@5MHz
— 微分相位I/OS：<1.28度，3.58MHz
— 微分增益误差：0.1％, 3.58－4.43MHz
— 隔离度(串扰)：< -85db (5MHz)
— 非线性失真：<0.02％/0.02 (RL=150Q)
— 支持分辨率：1600X1200
— 输入输出接口：HD15PIN (VGA)
整机指标
— 安装尺寸：标准19英寸机箱
— 电源范围：AC：180～250V
— 标准RS232／485控制协议

AKCC系列RGB计算机信号切换器

    AKCC系列RGB计算机信号切换器从8×2到64×64有多种规格的产品，是专门为计算机显示信号以及高分辨率RGB图像信号的，采用先进的数字同步识别处理（DSIP）技术，以及国际先进的SMT贴片技术，特有ESD静电保护功能,性能稳定可靠。

    AKCC系列VGA计算机信号切换器具有高可靠性的智慧设备，设计中采用容错技术，并可以自我判断故障点、启用备用电路，并采用了高抗干扰能力的通信接口电路，保证了通信的可靠性，具有红外遥控功能和RS232通信功能，用户可以方便的完成演示过程中的信号切换；并带有断电现现场切换记忆保护、LCD液晶显示等功能，具备RS232/485通讯接口，可以方便与计算机、遥控系统或各种远程控制设备（如AKCC，CREATOR，思美特，快思聪、AMX等控制系统）配合使用。

    AKCC系列信号切换器带有高性能的智能矩阵开关设备，用于将各路计算机信号输出信道中的任一通道上，该系列产品广泛用于大屏幕投影显示工程、电化教学、指挥控制中心、多媒体会 议室等场合，有较高的兼容性和稳定性以及较高的性价比。

    基础参数：

•特性
带宽                350MHz(-3dB)满载
亮度色度干扰         －50dB@5MHz，－45Db@10MHz
切换速度             200nS（最长时间）

•信号输入
信号类型             64路计算机RGBHV信号
连接类型             RGBHV BNC接口输入
最小输入电平         0.5Vp-p
最大输入电平         2.0Vp-p
I/O阻抗              75Ω
回波损耗             －30dB@5MHz
最大DC补偿           1.5V

•信号输出
信号类型             64路计算机RGBHV信号
连接类型             RGBHV BNC接口输出
最小输入电平         0.7Vp-p
最大输入电平         2.0Vp-p
I/O阻抗              75Ω
回波损耗             －30dB@5MHz
最大DC补偿           +5Mv-0

金达莱VGA矩阵切换器

    济南金达莱电子技术有限公司生产的VGA矩阵切换器是多屏幕微机研究所自主设计研发的计算机视频设备之一。有4X4、8X8、16X16、32X32、64X16等不同规格。用于VGA视频信号的无失真交换传输。广泛的应用于各种多媒体会议系统，调度指挥系统之中。

    主要产品型号有VGA3232B、VGA3216B、VGA2424B、VGA2416B、VGA1608B、VGA1616、VGA1608、VGA0804、；其中VGA3232B支持32路视频信号输入输出；VGA1608B支持16路RGBHV信号输入，8路RGBHV信号输出；其它规格的命名依此类推。所有产品均采用RS232串口/遥控控制，输入距离达10米，输出驱动距离最远可达50米。

兆科VGA矩阵切换器

    北京兆科恒业电子技术有限公司是专业从事显示系统的信号传输、信号交换、信号处理、系统控制设备研发和生产的高科技创新企业。下辖上海、南京两家分公司，成都、武汉、深圳、河南、台湾五家办事处。公司从事显示切换设备的研发和生产已有十五年的历史。其前身是北京晓盛技术开发中心，成立于 1992 年，是国内最早从事大屏幕投影显示系统的控制、切换及信号处理 设备的研发和生产的企业。

    2003 年，兆科恒业成功通过了 ISO-9001/2000 国际质量体系认证。在技术上，兆科公司紧跟当前国际最新发展动向，不断完善，不断创新，不断发展，推出了一批具有高技术水准的新产品，形成十大系列，一百余种品种的产品体系，覆盖了显示系统的信号分配、信号切换、信号处理、集中控制等领域。产品广泛应用于军队、国家机关、电力及电信调度等国民经济重要部门，并且树立起行业内最有影响力品牌 —— 兆科电子。目前2008年奥运会场馆项目采用了兆科48×112大型矩阵切换器，这一成功案例肯定了兆科电子的技术水平。


    兆科VGA矩阵切换器广泛应用于国内大屏幕投影显示系统。兆科VGA矩阵切换器为交叉点式计算机视频信号矩阵切换器，用于计算机图象信号的切换。其输入输出端均为HD15(VGA)接口。采用液晶屏显示操作和切换状态。使用面板开关可对矩阵进行切换操作，也可通过随机配备的控制软件，通过RS-232通信方式控制矩阵切换。本机有RS-232输入接口、输出接口，便于多机连接，通过设置设备地址，达到分址控制。设备地址范围是0-255。因此，最多可控制256台设备。

    兆科VGA矩阵切换器规模涵盖了大中小型规模，产品线齐全，主要型号包括：

MT-3216G 32入16出VGA矩阵切换器
MT-3208G 32入8出VGA矩阵切换器
MT-1616GAS16入16出VGA/音频矩阵切换器
MT-1608GAS型矩阵切换器
MT-1604G型矩阵切换器
T-1604GASP VGA接口矩阵切换器
MT-1608G矩阵切换器
MT-1616G VGA接口矩阵切换器
MT-2404G型矩阵切换器
MT-2416G VGA接口矩阵切换器
MT-3204G 矩阵切换器
MT-3208GASP VGA接口矩阵切换器
MT-404GAS型矩阵切换器
MT-802G型矩阵切换器
MT-802GAS型矩阵切换器
MT-804G VGA接口矩阵切换器
MT-804GAS型矩阵切换器
MT-808GVGA接口矩阵切换器
MT-808GAS型矩阵切换器
