常见音视频信号的类型、传输介质、接头和接线标准

    常见视频信号的类型有：复合视频(Composite-Video)、 超级视频(Super-Video)、模拟分量视频(RGBHV Video)、VGA视频(Video Graphics Array)、工作站视频(IBM PowerPC/Sun Color)、数字串行视频(Signal-Digital Interface)等视频格式。

    常见音频信号的类型有：非平衡模拟音频(UnBalance Audio)、平衡式模拟音频(Analog Balance Audio)、非平衡数字音频(Digital Unbalance Audio)、平衡式数字音频(Digital Balance Audio)等格式。



    常用接头有：BNC接头、莲花(RCA)接头、15针HD型接头、直型(TRS)接头、卡龙(XLR)接头。

    下面我们简要介绍一下每种常见音视频信号的传输介质、接头和接线标准

1. 复合视频(Composite-Video)

• 传输介质：单根带屏蔽的同轴电缆- 传输阻抗：75Ω
• 常用接头：BNC接头、莲花(RCA)接头

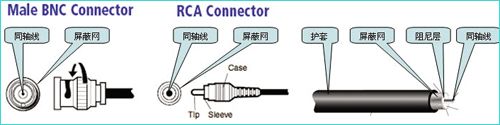

• 接线标准：插针=同轴信号线，外壳公共地＝屏蔽网线(下图所示)

2. 超级视频(Super-Video)

• 传输介质：两根带屏蔽的同轴电缆- 传输阻抗：75Ω
• 常用接头：2×BNC接头、1×4针微型接头
• 接线标准：3脚插针=亮度(Y)信号线，4脚插针=色度(C)信号线1脚、2脚公共地＝屏蔽网线(下图所示)

3. 模拟分量视频(RGBHV Video)

• 传输介质：3-5根带屏蔽的同轴电缆
• 传输阻抗：75Ω- 常用接头：3-5×BNC接头
• 接线标准：红色=红基色(R)信号线，绿色=绿基色(G)信号线，蓝色=蓝基色(B)信号线，黑色=行同步(H)信号线，黄色=场同步(V)信号线，公共地＝屏蔽网线(下图所示)


4. VGA视频(Video Graphics Array)

• 传输介质：11根带屏蔽的同轴电缆
• 传输阻抗：75Ω

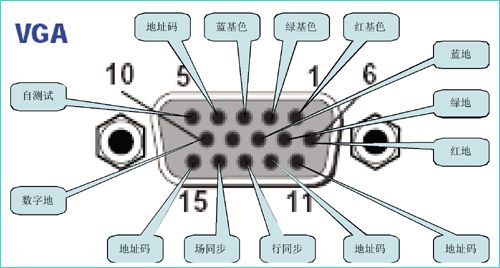

• 常用接头：15针HD型接头- 接线标准：1脚=红基色，2脚=绿基色，3脚=蓝基色，6脚=红色地，7脚=绿色地，8脚=蓝色地，13脚=行同步，14脚=场同步，5脚=自测试，10脚=数字地，4、11、12、15脚=地址码(下图所示)

5. 工作站视频(IBM PowerPC/Sun Color)

• 传输介质：11根带屏蔽的同轴电缆- 传输阻抗：75Ω

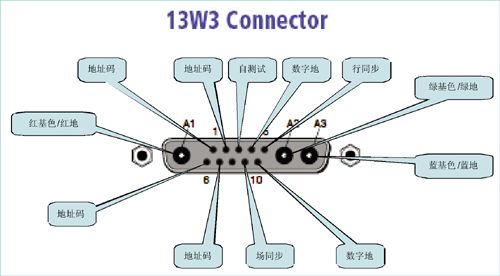

• 常用接头：13W3接头
• 接线标准：A1脚=红基色，A2脚=绿基色，A3脚=蓝基色，5脚=行同步，9脚=场同步，3脚=自测试，4、10脚=数字地，1、2、6、7脚=地址码(下图所示)

6. 数字串行视频(Signal-Digital Interface)

• 传输介质：单根带屏蔽的同轴电缆
• 传输阻抗：75Ω
• 常用接头：BNC接头
• 接线标准：插针=同轴信号线，外壳数字地＝屏蔽网线

7. 非平衡模拟音频(UnBalance Audio)

• 传输介质：单根带屏蔽的同轴电缆
• 传输阻抗：高低阻
• 常用接头：直型(TRS)接头、莲花(RCA)接头

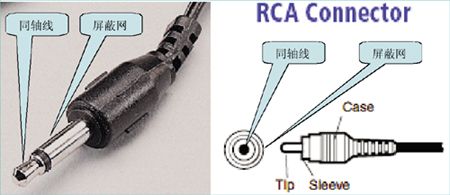

• 接线标准：插针=同轴信号线，外壳公共地＝屏蔽网线(下图所示)

8. 平衡式模拟音频(Analog Balance Audio)

• 传输介质：带屏蔽的双绞电缆
• 传输阻抗：600Ω或高低阻
• 常用接头：直型(TRS)接头、卡龙(XLR)接头
• 接线标准：直插：插针=信号+，中环=信号－，外壳公共地＝屏蔽网线卡龙：2脚=信号+，3脚=信号－，1脚公共地=屏蔽网线(下图所示)


9. 非平衡数字音频(Digital Unbalance Audio)

• 传输介质：单根带屏蔽的同轴电缆或光纤
• 传输阻抗：75Ω- 常用接头：BNC接头
• 接线标准：插针=同轴信号线，外壳数字地＝屏蔽网线

10. 平衡式数字音频(Digital Balance Audio)

• 传输介质：带屏蔽的双绞电缆
• 传输阻抗：110Ω
• 常用接头：卡龙(XLR)接头

11. 其他数字音频格式

SDIF-2 SONY Digital Interface	三根同轴电缆，双通道、立体声	BNC
SDIF-24 SONY Digital Interface	多股绞合电缆，24通道、立体声	D25
Y1Y2 YAMAHA	八芯绞合电缆	8-pin DIN
AES/EBU 音频工程师协会/欧洲广播联盟	带屏蔽的双绞电缆，双通道、立体声	XLR
TOSLINK TOSHIBA Optical Link	单根光纤，多通道、立体声	光纤连接头
TEAC DTRS	多股绞合电缆，8通道、立体声	D25
ADAT ALESIE	一对光纤，8通道、立体声	光纤连接头
