普及高清视频-HDMI信号分配、切换产品导购

HDMI信号分配器

    随着高清视频的不断普及，HDMI接口注定将会成为一种各种高清产品的标准配置。不过由于种种原因，很多用户在购买了多款高清产品回家之后却会发现HDMI接口实在有些不够用，怎么办呢，笔者告诉您：添置一款HDMI分配器就能解决所有的问题。

    分配器是将来自一个信号源的视频信号分配成两个或多个信号。高分辨率视频分配器的一个常见应用就是，在接收来自一个计算机视频端口的信号，在保持原有信号质量的情况下将其分配到两个或多个高分辨率数据显示设备。

   在特定的使用环境下选择合适的分配器时，需要先考虑如下的要素：

    * 进行分配的是哪种类型的信号？
    * 需要多少路输出？
    * 信号传送距离多远？
    * 分配器需要如何安装？
    * 对安装空间的要求有哪些？

    通常在需要通过多台投影机或显示器同时显示来自相同信号源图像的应用时，需要使用分配器，例如，借助分配器可将大多数计算机上的一路视频输出转换成两路、四路或者更多的输出。

    如果一个分配放大器不能提供所需的输出量，可以将多个分配器级联起来使用。这就是说，一个分配器的输出可以传输给另一个分配放大器的输入，以组成一个菊花链。

    目前，市面上提供了许多不同品牌不同规格的型号的分配器产品来处理各种信号类型。在选择分配器用于特别的应用时，需要先针对应用环境与分配产品特点进行综合考查，以便确定最适合的产品，为此，我们在下面主要给大家介绍一下几款最新的html高清信号分配器，有高清信号需求的用户可以考虑。

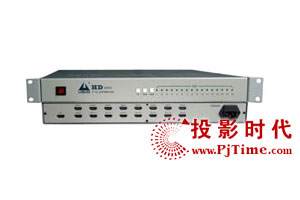

利国 HDMI信号分配器HD-1*16

    在国内，利国在系统控制、切换及信号处理方面一直走在前沿，在HDMI分配器的研发上，北京利国电子推出一款HDMI（High- Definition Multimedia Interface）系列新品一进十六出HDMI信号分配器HD-1*16，该产品可无损的传输高清数字视频信号与数字音频信号。

   　HD-1*16分配器提供1路HDMI信号输入，16路信号输出，利用HDMI信号兼容DVI信号的特点，也可以通过此设备无损的传输DVI信号。支持即插即用，具有检测有无HDMI信号输入与输出端有无显示设备的功能。并能够重新配置E-EDID数据。安装方便，操作简易。

    产品特性：

• 支持DVI1.0；
• 支持即插即用；
• 支持HDMI1.1；
• 支持HDMI的视频信号；
• 支持HDMI的数字音频；
• 检测有无HDMI信号输入；
• 可重新配置E-EDID数据；
• 检测输出端有无显示设备；
• 输入输出可以使用HDMI或DVI到HDMI电缆；
• 支持480p、576p、720p, 1080i、和1080p分辨率。

    产品参数：

• 输入路数：  1
• 输出路数：  16
• 接口形式：  HDMI接口
• 时钟频率:  24MHz ～ 165MHz
• 输入信号标准  满足HDMI1.1、HDCP1.1标准
• 输出信号标准：  与选择的输入口一致
• 最高分辨率：  1600×1200×60Hz
• 供电电源：  180～250V  50Hz   25W
• 外形尺寸：  1U标准：长484×宽280×高44（mm）

CREATOR HDMI-S4

    在多媒体应用系统中，往往需要四个数字显示终端显示同一HDMI信号源的画面。在HDMI1.0标准下，其最高的信号传输速率高达165MHZ (4.95Gbps),有效应用距离为25米。如果为每一显示终端配置一个HDMI信号源，这样既增加了系统成本，又大大降低了系统的可靠性。

    HDMI-S4切换放大器产品专为解决这类工程问题而设计。该设备支持一路HDMI信号源输入，四路HDMI信号输出，与HDMI-4*1配合使用，还可以实现HDMI 4*4的切换分配器。

Gefen HDMI 分配器

    作为著名的影音器材周边配件厂商，Gefen针对高清视频信号传输上颇有成就，并针对分配器推出了几种型号的产品，其中有四款针对的是HDMI接口，它能够支持1080p无损信号的传输，同时这样的信号分配器内部还带有色彩补偿和对比度优化功能，此外，还设计有光纤数字接口、模拟音频信号传输接口。

    Gefen 分配器有四个型号，分别是EXT-HDMI-142、EXT-HDMI-143、EXT-HDMI-144、EXT-HDMI-148，可以将1路信号输入变成2~8路分配到2~8台HDTV显示器，可用于机顶盒、DVD播放器、D-VHS游戏机和其他带有HDMI输出的设备。

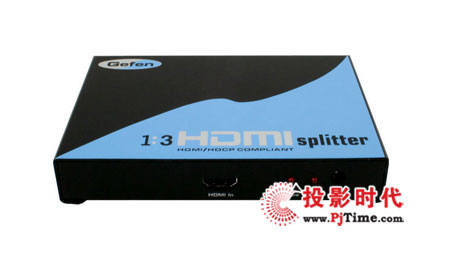

EXT-HDMI-143

    Gefen HDMI 分配器是一个很灵活的方案来整合多台显示器。当两台或更多HDMI分配器连接共同使用的时候，就成为了一个更大的分配器。使用时，用HDMI线缆将 HDMI信号源和HDMI分配器的输入端口连接起来。分配器有2~8个输出端口，输出端口1是主输出，连接到主显示器上。其它输出端口服从主显示器。

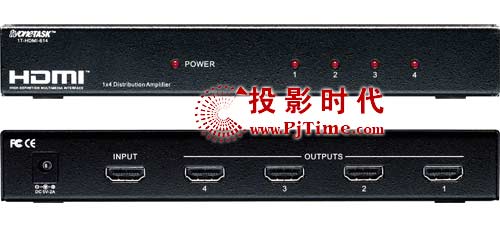

TV One HDMI信号分配放大器

    今年年初，TV One对外宣布推出三款HDMI信号分配放大器，型号分别是1T-HDMI-612、1T-HDMI-614和1T-HDMI-618。1T-HDMI- 612支持2组HDMI信号输出，1T-HDMI-614支持4组HDMI信号输出，1T-HDMI-618支持8组HDMI信号输出，三款HDMI信号分配放大器全通过ATC测试中心的测试，符合HDMI认证及HDCP认证规范。

    三款HDMI信号分配放大器的信号传输设计采用全程HDMI信号传输编码，信号的分配放大效果无须经过调整或任何设置就可以自动显示于信号显示端口。支持的HDTV分辨率包括480p、720p、1080i、1080p及一个480i (非HDTV标准分辨率)。

    所有三款HDMI信号分配放大器设计皆符合绿色环保标准(RoHS compliant)。 1T-HDMI-612及1T-HDMI-614产品的尺寸采用轻便的桌上轻巧型，也可以使用选购性配件配件把产品安装至可遥控操作的范围，另外1T- HDMI-618则可以使用附赠的挂耳配件安装至19英寸标准机柜上。

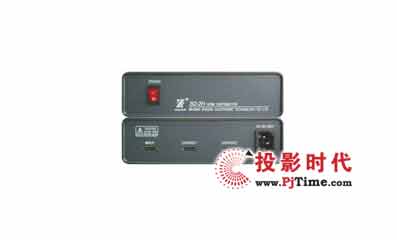

兆科SD－2H HDMI信号分配器

    兆科SD－2H HDMI信号分配器可以用于传输高质量、无损耗的数字音视频信号到高清电视, 最高带宽达到1.65Gbps。其输入输出端均为HDMI接口。可将一路输入信号分配为两路，以连接两个输出设备，并保证各路输出信号不失真，不衰减。 SD-2H分配器可以使机顶盒、DVD放机、D-VHS放像机和其他的HDTV设备通过一个HDMI输出同2个或者更多的HDTV显示器连接。它是一个灵活的集线器，适用于多种显示器。

HDMI矩阵切换器导购

    随着数字显示技术的发展，HDMI（High-Definition Multimedia Interface）信号的相关产品现已初露锋芒,HDMI数字信号切换器、延长器、分配器等信号处理产品也如雨后春笋般一款接一款涌现在市面上，为高清视频显示的广泛应用创造了一个良好的环境。为此，我们还将HDMI矩阵切换器产品做重点的介绍。

    矩阵切换器是一个将多个音频/ 视频源信号传送到多个音频/ 视频目的地的设备。这些切换器可接收来自包括计算机、摄像机、DVD 播放机等各种输入源的音频/ 视频信号，并将其传送到不同的目的地，如投影机、监视器和多媒体数字信号编解码器。

    在选择用于特别应用环境的矩阵切换器之前，我们建议可根据如下的指导原则进行：

• 矩阵切换器可以随时将任何输入传送给任一输出或多个输出。
• 基于不同的型号，矩阵切换器可传送复合视频信号、S- 视频信号、HDTV/ 分量视频信号、RGsB/RGBS/RGBHV 视频信号、立体声或单声道音频信号、DVI以及HDMI等数字信号。
• 矩阵切换器可以在单机内容纳多种信号类型，然而一种输入信号类型只能传送给相同类型的输出。也就是说，复合视频信号输入只能传送给复合视频输出。

    矩阵切换器主要用于公司会议室、指挥与控制中心、教室、酒店餐厅、家庭影院以及视频会议室等。它具有各种功能与特性，以满足不同应用的需要。输入输出信号的数量也从几路到上百路不等。此外，某些品牌的产品现在还可在现场根据需要给特别的切换器产品系列增加输入和输出端口，提供了额外的灵活性。

利国 HDMI矩阵切换器:HS-8*8

    北京利国于日前推出一款支持8路HDMI信号输入，8路HDMI信号输出的新品矩阵切换器:HS-8*8。HS-8*8各通道间相互独立，支持即插即用，可检测输出显示器是否支持HDCP,利用HDMI信号兼容DVI信号的特性，亦可对DVI信号进行切换，分配的操作。并且提供多种控制方式：面板/RS-232/网络。

产品的具体功能如下：

　　*支持HDMI1.1；
　　*支持HDMI的视频信号；
　　*支持HDMI的数字音频；
　　*支持DVI1.0+HDCP1.1；
　　*兼容HDCP1.1和HDCP1.0；
　　*检测有无HDMI信号输入；
　　*可重新配置E-EDID数据；
　　*检测输出端有无显示设备；
　　*输入输出可以使用HDMI或DVI到HDMI电缆；
　　*支持480p、576p、720p, 1080i、和1080p分辨率。

格芬4x4 HDMI矩阵切换器

    型号：EXT-HDMI-444，是一款最新推出的产品，它可将4路HDMI信号源中的任意一路高清晰的分辨率达1080p的视频信号发送到显示器。4路输出使你可以选择发送高清音频和视频信号到4台显示器。任意4路信号到任意4台显示器的矩阵切换器提供了最大量的功能齐全的整合系统。

    4x4 HDMI切换器减少了您使用只有一个输入端口时的反复断开和重复连接的工作。它可以配合HD-DVD播放器、TiVo系统、HT 电脑和卫星机顶盒使用，都可以连接到HDMI显示器。使用任意显示器、使用红外遥控器选择信号时，每一路信号任意时间都是可用的。

   EXT-HDMI-444 HDMI产品同时支持音频和视频信号。

产品性能：

• 在四路信号间任意切换
• 分配四路中的任意信号到四台HDMI显示器中的任意一台
• 支持480p, 720p, 1080i, and 1080p分辨率
• 支持高分辨率视频－轻松达到美丽的高达1080p的HDTV分辨率
• 分离的红外遥控器（内置）；RS232控制器
• 全部兼容HDMI1.2
• 兼容HDCP
• 安装便捷，简单拆卸

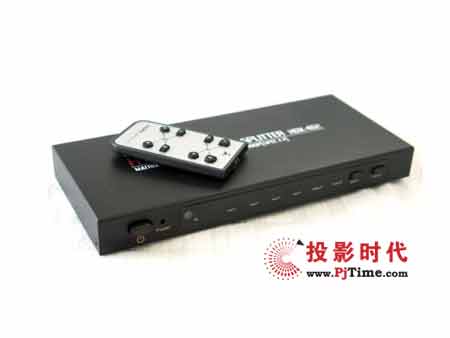

讯维 HDMI矩阵切换器

    应用HDMI的好处是：只需要一条HDMI线，便可以同时传送影音信号，而不像现在需要多条线材来连接;同时，由于无线进行数/模或者模/数转换，能取得更高的音频和视频传输质量。

    讯维推出的HDMI矩阵切换器 XW-HD804，支持8路HDMI输入，4路HDMI输出(镜像的),8x4 HDMI矩阵切换器切换任意4路带有多声道数字音频的高清视频信号到4路显示输出，支持多种分辨率到1080p。为获得高清晰的画质创造了条作，而且由于音频/视频采用同一电缆，大大简化了家庭影院系统的安装。

产品信息：

• 连接8个不同的HDMI信号输入源, 4个不同的HDMI接收显示设备。
• 用户可以使用8个接收显示设备选择任意一个不同的信号输入源
• 同一时间，4个显示设备可选择相同或不同的输出信号。
• 用户可以通过遥控或者手动切换信号源。
• 可预先设置信号源输入顺序，智能选择默认信号源
• 智能跳过处于关机状态的输入端口。

性能：

• 轻松地在任意8路HDMI信号间切换4路镜像的HDMI输出显示
• 支持480p，720p，1080i，1080p和1920x1200分辨率
• 额外的数字光纤音频输出，提取了HDMI输入中的音频信号
• 轻松地连接到多通道的音频接收设备
• 支持高清视频，优质、清晰、高达1080p的HDTV分辨率和
• 1920x1200的计算机分辨率可轻松获得
• 红外控制（自带）；可由RS232控制
• 完全支持HDMI1.2
• 兼容HDCP
• 安装快捷，操作简单
