“十年”经验造就精湛技术-金达莱电子

AV视音频矩阵

    济南金达莱电子技术有限公司（原山东大学多屏幕微机研究所）是全国专门从事计算机多屏幕接口技术研究的，集科、工、贸为一体的科研单位之一。数十年来，金达莱公司坚持贴近市场自主研发，在计算机系统结构、总线技术、接口技术、工业自动化技术、图象处理、EDA工程等方面取得了多项专利技术和省、部级鉴定的科研成果及一大批工程应用成果，在集成电路设计，电子系统设计领域有坚实的基础研究。

　  济南金达莱公司坚持基础研究和应用研究相结合，在多屏幕显示专利技术上衍生出多屏幕微型计算机、KVM多机共享器、VGA矩阵切换器、视频矩阵切换器、音视频矩阵切换器、多屏幕驱动器、视频网线传输放大器、IC集成电路开发系统等一系列电子产品。可以广泛应用于多媒体会议室、多媒体教室、调度指挥系统；涉及军工，化工，电力，电信，金融，交通，科研，教育，气象，医疗等领域。

    据介绍，中国赛宝山东实验室和山东省电子产品监督检验所对金达莱公司矩阵系列产品进行检验，对抽检样品进行了7大项17小项检测项目进行了严格检验。全部检测合格，部分参数特别良好，达到广播级水平。优质的产品是在“严格器件选择，精工组织生产，科学调试检测，高温老化淘汰”的条件下生产出来的。

    济南金达莱电子技术有限公司生产的32X32 大矩阵多次在市场竞争中获胜。据悉，上海，济南多家公司应用金达莱公司生产的大规模矩阵于视听工程中，喜获成功。工程实践表明金达莱公司大规模矩阵在工程现场表现性能稳定，图像清晰，无串扰现象，安装方便，控制灵活。深受施工人员的喜爱。

    AV视音频矩阵是电视信号、DVD信号、摄录像机信号的切换转接设备。济南金达莱公司生产的AV视音频矩阵设备测试表明达到广播级标准。并已经广泛应用电视台、多媒体教学系统中。

    产品型号：AV30804

金达莱AV视音频矩阵系列规格参数型号

AV视音频矩阵系列技术参数：

 〖视频信号〗

 ［带　　宽］: ≥300MHz
 ［频　　响］: ≥98% flag
 ［信  噪  比］: 优于73 db
 ［微分增益］: ≤0.3%
 ［微分相位］: ≤0.6度
 ［输入信号］: 0.5～2 VP-P

 ［输入阻抗］: 75Ω
 ［输出阻抗］: 75Ω

 〖音频信号〗
 ［频响范围］: ≥ 0.05db
 ［失真范围］: ≤0.2%
 ［信  噪  比］: ≥66 db
 ［输入范围］: ±5.3伏
 ［输出范围］: ±5.3伏

 ［RS232/红外遥控］: 10米

 〖其　　他〗
 ［控制方式］: RS-232串口/红外遥控
 ［输入电源］: 220 V±10％
 ［功　　耗］: ≤30 W
 ［机箱尺寸］: 2U

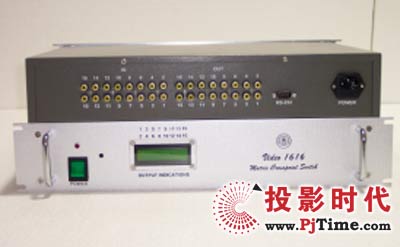

视频矩阵切换器

金达莱

    在现代多媒体会议室和大型音视频（AV）工程中，还有很多设备采用视频接口输出视频信号，如摄像机、实物展台、有线电视解调器、远程视像会议、磁带录像机、DVD光碟机等，金达莱VIDEO视频矩阵切换器专门用于视频信号进行切换，可将多路信号从输入通道切换输送到输出通道中的任一通道上并且输出通道间彼此独立。

    金达莱VIDEO矩阵切换器包括4-32路输入等各种规格，具备与计算机联机使用的RS-232通讯接口，还具有红外遥控功能，非常方便在大型AV工程中进行控制。

金达莱 视频矩阵切换器系列 规格型号列表

金达莱 视频矩阵切换器系列 性能参数：

视频

带宽    ≥300MHz
频响    ≥98% flag
信噪比    优于 73db
微分增益   ≤ 0.3%
微分相位   ≤0.6度
输入视频信号  0.5～２
输入阻抗   75Ω
输出阻抗   75Ω

电源  交流AC    220V±10%
功耗    ≤30W

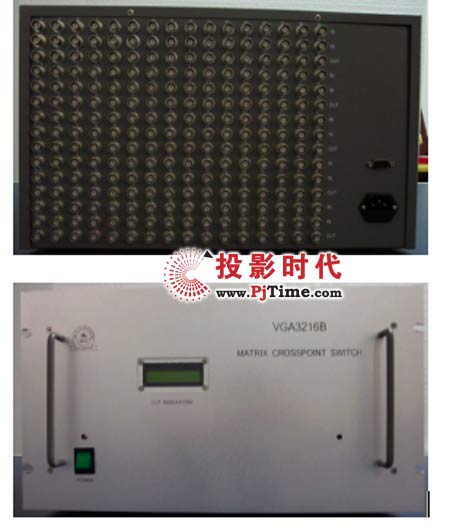

VGA矩阵切换器

    济南金达莱电子技术有限公司生产的VGA矩阵切换器是多屏幕微机研究所自主设计研发的计算机视频设备之一。有4X4、8X8、16X16、32X32、64X16等不同规格。用于VGA视频信号的无失真交换传输。广泛的应用于各种多媒体会议系统，调度指挥系统之中。

    主要产品型号有VGA3232B、VGA3216B、VGA2424B、VGA2416B、VGA1608B、VGA1616、VGA1608、VGA0804、；其中VGA3232B支持32路视频信号输入输出；VGA1608B支持16路RGBHV信号输入，8路RGBHV信号输出；其它规格的命名依此类推。所有产品均采用RS232串口/遥控控制，输入距离达10米，输出驱动距离最远可达50米。

VGA矩阵切换器相关技术参数

VGA信号
基准带宽   ≥350
输入信号幅度  0.5～２
输入阻抗   75Ω
输入阻抗   68～100Ω
电压增益   ≤ 1
电流增益   ≥ 10
信噪比    77db

电源  交流AC    220V±10%
功耗    ≤30W

VGA+AD混合矩阵切换器

    济南金达莱电子公司VGA+AD混合矩阵切换器将VGA输入信号和音频输入信号（左右声道）按客户需要切换到输出通道上。主要规格有8进4出、8进8出、24进8出等型号，VGA输入输出接口采用VGA15HDF接口，音频输入输出接口采用AV端子，该系列切换器都同时具有RS232/红外遥控/按键控制。

VGA+AD混合矩阵切换器规格型号

VGA+AD混合矩阵切换器技术参数

VGA信号

   基准带宽   ≥350
   输入信号幅度  0.5～２
   输入阻抗   75Ω
   输入阻抗   68～100Ω
   电压增益   ≤ 1
   电流增益   ≥ 10
   信噪比    77db

音频信号

   频响2 范围  ≥0.05db
   失真2 范围  ≤0.2%
   信噪比    ≥66db
   输入信号幅度范围 ±5.3伏
   输出信号幅度范围 ±5.3伏
   RS232/红外遥控  10米
   输入阻抗   220Ω
   输出阻抗   220Ω

   电源  交流AC    220V±10%
   功耗    ≤30W

多机共享器(KVM)系列产品

    多机共享器是多台微机共用一个键盘、一个鼠标、一台显示器对多台微机进行操作、显示的外设管理设备；提供了一套外设访问多台计算机的工作方式。它安装简单，使用方便，节省了大量显示器、键盘、鼠标；节省了空间和能源，是计算机集成系统的重要设备之一。

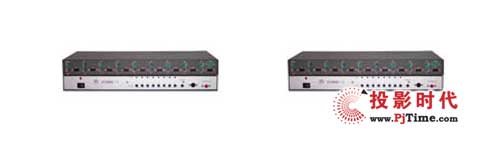

左为十六机共享器，右为KVMA8-1共享器

    济南金达莱电子公司的多机共享器(KVM)系列产品是将计算机的键盘、显示屏、鼠标设备动态的与多台计算机组合，利用一套KVM设备控制2-16台计算机，在系统集成领域拥有众多的客户群。

    金达莱电子公司的多机共享器(KVM)系列产品型号包括有四机切换、八机切换和十六机共享器。十六机共享器有 16路VGA视频输入，一路VGA视频输出；一路键盘入，16路键盘出；一路鼠标入，16路鼠标出；KVMA8-1共享器是8台微机共用一个键盘、一个鼠标、一台显示器对8台微机进行操作、显示的外设管理设备；有“手动╱自动（键盘控制）”工作方式选择开关，供不同使用目的的用户选择；可以级联，可达到几十台计算机共享一显示器、一键盘、一鼠标。具体产品型号如下：

驱动器（分配器）系列

多屏幕显卡系列

    多屏幕显卡系列是济南金达莱电子技术有限公司(多屏幕微机研究所)的专利产品，曾出口日本等国家，在多屏幕显示领域是国内领先的研究单位之一。

济南金达莱多屏幕显卡产品系列

    目前，金达莱提供的 多屏幕驱动器有两口、四口驱动器、八口驱动器、一分十六、一分二十四和一分三十二六种，各产品均支持产品串接，总计可驱动百余台显示器，长线驱动的距离不小于150米。

济南金达莱驱动器（分配器）系列 产品型号

驱动器（分配器）技术参数

VGA信号

    基准带宽   ≥350
    输入信号幅度  0.5～２
    输入阻抗   75Ω
    输入阻抗   68～100Ω
    电压增益   ≤ 1
    电流增益   ≥ 10
    信噪比    77db

    电源  交流AC    220V±10%
    功耗    ≤15W

FPGA设计、开发、教学、实验设备

    济南金达莱电子技术有限公司(多屏幕微机研究所)的研究领域涉及VHDL语言、集成电路设计、MPW流片，SOC开发。对高速PCB设计，数、模混合PCB设计有专长，集成电路开发实验系统用于某大学，收到了较好的效果，具体产品有《数字集成电路设计开发系统》。

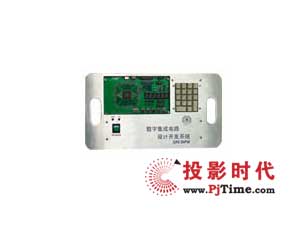

IC设计系统

　　《数字集成电路设计开发系统》在功能上提供学生HDL编程实验，并兼顾中小企业电子产品开发实验。目的是，使学生快速入门可编程逻辑系统。掌握VHDL设计技术、在系统可编程技术，学习EDA工程设计方法。

　　该系统不仅针对CPLD/FPGA入门实验和简单设计应用，而且对于程度较高的同学，该系统提供了极其丰富的功能单元和创造性的综合实验，同时该系统也是从事教学及科研的广大教师和电子工程师的理想开发工具。

　　通过《数字集成电路设计开发系统》可完成多种组合/时序逻辑设计、接口逻辑子系统设计等基于FPGA/CPLD的多种电子设计实验项目，其中包括常规电子系统、通讯系统和DSP系统的设计，以及移位寄存器、硬件乘法器、序列监测器、脉宽调制器、数控分频器、RS232通讯、PC机至单片机至FPGA的双向通讯设计、计算机原理组成实验、电子设计竞赛、EDA开发等硬件系统设计项目。

　　《数字集成电路设计开发系统》适应低电压发展趋势，采用ACEX1K系列EP1K30QC208-3低电压芯片，内核工作电压位3.3V。有效的降低了功耗。主要由以下几个部分组成：6位动态扫描显示电路、5个按键开关、扩展接口电路、内置数字小键盘、内置下载驱动电路、内置全局时钟、可编程芯片的I/O接口焊盘等 。

VGA图象远距离传输收发器

    名称：VGA1-2双绞线收发器
    规格：VGA-NET
    发送端输入接口：VGA15HDF接口
    发送端输出接口：RJ-45接口（网线接口）
    接收端输入接口：RJ-45接口（网线接口）
    接收端输出接口：VGA15HDF接口
    调节方式：按键调节

视频放大器

    发送端输入接口：AV端子
    发送端输出接口：RJ-45接口（网线接口）
    接收端输入接口：RJ-45接口（网线接口）
    接收端输出接口：AV端子

VGA图象远距离传输收发器技术参数
VGA
基准带宽   ≥350
输入信号幅度  0.5～２
输入阻抗   75Ω
输入阻抗   68～100Ω
电压增益   ≤ 1
电流增益   ≥ 10
信噪比    77db

视频
带宽    ≥300MHz
频响    ≥98% flag
信噪比    优于 73db
微分增益   ≤ 0.3%
微分相位   ≤0.6度
输入视频信号  0.5～２
输入阻抗   75Ω
输出阻抗   75Ω

电源  交流AC    220V±10%
功耗    ≤15W
