索尼有机EL电视驱动电路实现3mm厚度

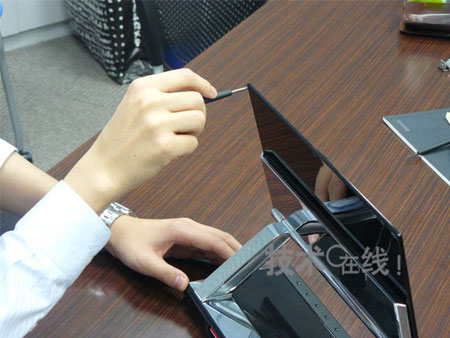

    索尼有机EL电视“XEL-1”的最大特点怎么说都是显示部分的厚度最薄处仅为3mm这一点上。实现该厚度的关键究竟在哪里呢？《日经电子》拆解组首先进行了显示部分的拆解（图1）。

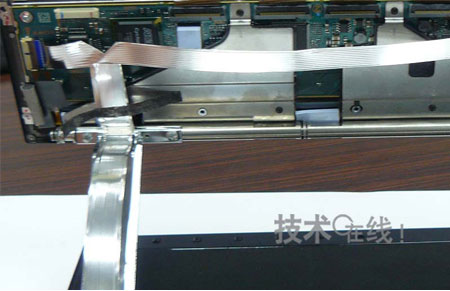

　　取下显示部分背面的遮光板后可以看到，显示部分与相当于底座的调谐器部分是用2根FPC连接的（图2）。2根FPC的作用估计是传输电源和驱动信号。

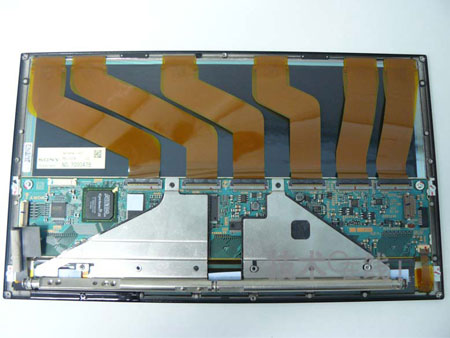

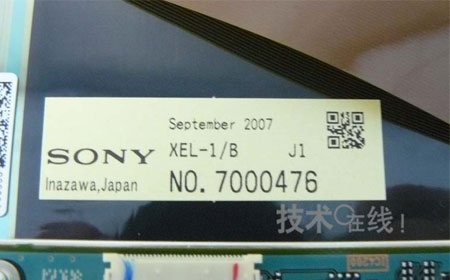

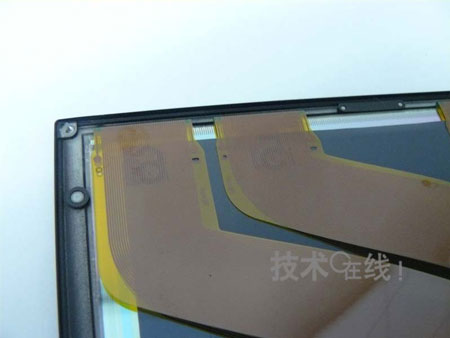

　　因为这次的有机EL电视是用1根支架支撑显示部分，所以螺丝上得很紧。好不容易才把显示部分拆开，我们开始从背面观察显示部分。通过观察可以看出，XEL-1是通过把有机EL面板驱动电路集中在显示部分的下方，来实现3mm厚度的（图3，图4，图5）。最薄部分的部件仅为有机EL面板、遮光板和FPC。

　　有机EL面板的玻璃底板厚度为1张0.7mm，面板合计1.4mm。遮光板的厚度为1张0.6mm，共计1.2mm。加起来为2.6mm。XEL-1为FPC连线的弯曲预留了0.4mm的空间。

　　现在有些笔记本电脑使用的液晶面板的玻璃底板厚度达到了1张0.2mm左右。可见，作为全球第一台有机EL电视，XEL-1没有对玻璃底板进行最大程度的薄型化，而是优先考虑了强度。

开发负责人：“3mm是最初就决定了的”

　　索尼电视业务本部E业务开发部统括部长白石由人说：“厚度3mm这一数字是最初就确定下来的”。

　　白石表示，考虑到玻璃及遮光板等必需元件的最小厚度，最薄也就是3mm。于是便以3mm厚度为目标进行了设计。如果比3mm更薄，“就必须缩小玻璃和遮光板的厚度”（白石）。

　　此次有机EL电视的外观设计由设计师负责。白石表示：“极薄的玻璃发光并呈现出影像，看到这一情景是我都震惊了。这款电视的外观设计由于无法让工程师完成，所以就向设计师进行了展示。设计师也同样非常惊讶，当场就画了30来张素描”。最终设计出来的，就是目前看到这一独特的形状。
