LCD投影墙 瑞博LCD超大屏幕拼接墙系统

来源:投影时代 更新日期:2006-08-21 作者:佚名

功能特点

    瑞博LCD投影墙系统是专门为指挥自动化系统、实景模拟系统的信息显示而设计。它将国际最卓越的显示技术及设备、投影墙拼接技术、多屏图像处理技术、多路信号切换技术、网络技术等的应用集合为一体,使整套系统成为一个拥有高亮度、高清晰度、高智能化控制、操作方法最先进的大屏幕投影显示墙系统。通过本投影墙系统,能够对监控信息、网络资源和相关资讯进行实时的监控、演示和智能化管理,极大的增强了系统信息显示的直观性和可操作性。




RGB信号显示功能
    系统中对于计算机的图象信号可通过计算机矩阵切换器,将营、旅、蓝军、导演等作业室的计算及信号上传至DYD和JDD大厅的32X8、24X16RGB矩阵。
    (1)对于DYD大厅,从32路计算机的图象信号中任选出8路输出直接送到8台投影机的RGB输入端口,其中2路信号经过RGB分配器送至RBPT-D Plus800图象拼接控制器,通过控制软件可实现计算机图象信号的任意单屏显示和任意拼接、放大显示。
    (2)对于JDD大厅,从24路计算机的图象信号中任选出8路输出直接送到8台投影机的RGB输入端口,其中2路信号经过RGB分配器送至RBPT-D Plus800图象拼接控制器,通过控制软件可实现计算机图象信号的任意单屏显示和任意拼接、放大显示。同时,将其中6路RGB信号送至DYD大厅的32X8RGB矩阵,实现计算机信号上传显示功能。
    (3)对于其他作业室,从本地的多路计算机的图象信号中任选出1-2路输出直接送到1-2台投影机的RGB输入端口,实现计算机图象信号的本地显示。同时,将其中1-2路RGB信号送上一级RGB矩阵,最终至DYD、JDD大厅的RGB矩阵,实现计算机信号上传显示功能。


视频信号显示功能
    对于视频信号,下级上行的视频监控信号一方面输入至监控室16屏电视墙,实现监控显示功能;另一方面上行的视频信号经过各级矩阵切换器控制,分别选出8路,送给DYD和JDD的RBPT-D Plus800图象拼接控制器的视频输入端口,实现监控信号的大屏幕显示,并可任意放大、缩小、拖动;在监控室的16屏电视墙输出端经过“环出”接口,将视频信号再返送到下级各作业室的视频矩阵,实现视频广播功能,用于召开作战会议、发布敌情通报等情况。

网络信号显示功能
    对于计算机网络上的图象投影问题,系统中也作了相应的考虑,系统利用运行在拼接控制器上的网络显示软件将网络中的图象或局域网中的任意终端投影到大屏幕上。此软件清华泰豪拥有知识产权,可以配合用户嵌入其应用系统,实现更灵活的显示功能。

系统切换控制
    整个系统的控制操作通过触摸屏控制系统对投影机、RBPT-D Plus图象处理器、矩阵切换器进行控制。
各作业室利用本地PC控制本地的RGB和视频矩阵,或通过手动控制。同时,本地PC运行一个服务程序,接收来自上级(例如DYD)通过TCP/IP协议传来的矩阵切换指令,并转发到本地的矩阵切换器,实现上级集中控制的功能。
    DYD和JDD可以采用触摸屏界面进行操作,体现了直观、方便的特点。

瑞博LCD投影墙系统的组成和工作原理

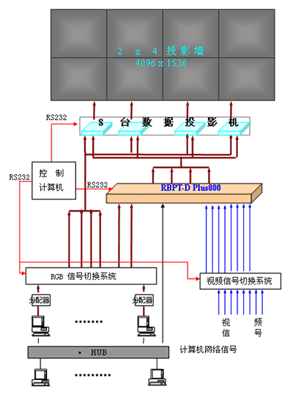

    下面以我公司120英寸2X4投影墙工程为例,来说明瑞博LCD超大屏幕拼接墙系统的组成和工作原理


    某部队工程大屏幕投影系统主要由8台比利时BARCO高分辨率、高亮度的IQG350投影机、清华泰豪的RBPT-D Plus800图象拼接控制器、进口硬质DNP屏幕、LED显示屏、RGB矩阵切换分系统、视频矩阵切换分系统、驱动分配器、集中控制系统等设备组成。

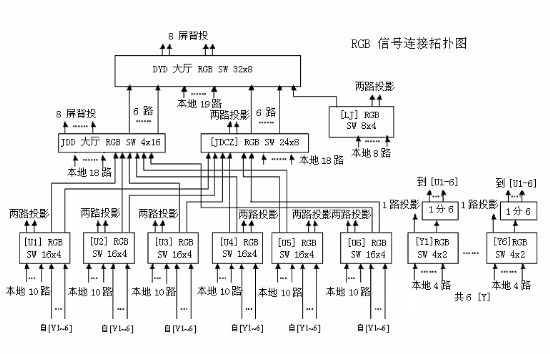

RGB 信号连接拓扑图


视频信号连接拓扑图




瑞博LCD超大屏幕拼接墙系统的信号显示方式

信号显示方式
瑞博LCD超大屏幕拼接墙系统通过矩阵切换器、拼接控制器等设备,以及清华泰豪灵活的软件系统,实现各种灵活的显示方式:

方式一:显示一整幅计算机或视频图像
方式二:显示两路放大的计算机或视频图像

方式三:显示一路放大的计算机或视频图像同时显示4幅小图像

方式四:

方式五:

方式六:显示八路视频图象

方式七:任意开窗显示模式
