看图说故事 我的家庭影院升级全记录

最初环境

    接触AV，从一开始到到现在差不多有三年多了，中间有一些故事， 跟大家分享一下： 一开始像大部份人一样，备是放在客厅，后来为了有好效果以及可以真正欣赏电影 - 和家人努力沟通后决定把车库改为视听室。

图片一

    车库 1 - (远照)原来车库的样子， 左边菱形玻璃那面墙(有凹进去的墙面)为木板，其它所有墙面为水泥墙。为磁砖地板，天花板有吊轻钢架，以高度比实际的要低，原来天花板铺设为波浪形较贵的材质，方左边有块多出来的空间 (L形的空间)。

    基本上来说 - 这七坪的空间是一个满差的空间。

* 左右不对称，
* 前后也不对称，
* 高度太矮，
* 长度太长 (座位的左右宽度太窄)，
* 反射太多 (硬调)。


    车库 2 - (近照) 请注意前方下面的空出来的空间。来装潢好之后这空出来的空间有两个功能， 一个是做为杂物存放， 同时这凹进去的空间也会吸收低频的能量， 图中的窗户是这空间中唯一的窗户， 因为空气流通所以不能移除， 也因此影响到后来屏幕的摆设。

最初的视听室


装潢后 1 - (前方正面) 这是最早视听室的设备：
* Denon 1800
* Arcus TC-20 X 5 (主声道， 中置， 及环绕喇叭)
* R-Tec 150W 后级 用来推主声道喇叭
* R-Tec 60W 后级 桥接(bridge)成180W推中置喇叭
* Pioneer S6D + 力巨 DV-200字幕机 (色差输出入)
* Sony 34" 全平面电视

    窗户旁那个紫色的是遮光布(背面是银色的)， 目的是希望可以让视听室弄成全遮光(全黑)， 可是把遮光布弄成两层(对折)后还是会有光透过来， 所以如果你要遮光的话建议你除了遮光布以外最好还是再加上深色的窗帘，


     装潢后 2 (后方正面)

    比较喜好喇叭都用一样的 (不只同厂牌-连型号都样)， 希望可以降低不同喇叭于声音的差异性， 所以环绕喇叭跟前面的一样都是用Arcus的TC-20， 如果你看仔细点你会发觉到环绕喇叭其实是倒着放的， 这是为了让高音单体可以离耳朵近一点， 有看到后方中间的中置喇叭吗? 其实跟本没有接(Denon 1800只支持5，1)， 反正TC-20喇叭多一只也不知道放那，以就干脆把他放上去。

环绕摆放的位置设置

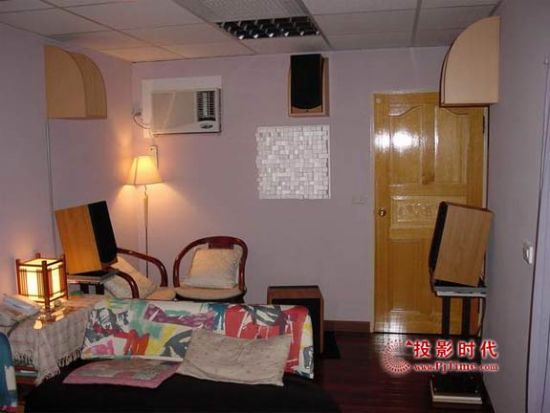

环绕喇叭及后方的调整 1

    之前环绕摆的位置太高了， 所以就把环绕拿下来(降低高度)， 正后方墙面上摆的白色保丽龙是"舒乐得"的"二维扩散板，" 加上去之后对于后方音场有有很大的帮助，放在地板上的是之前的重低音: Buck T320。

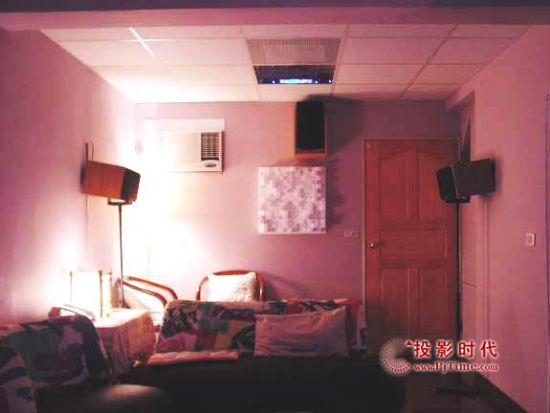

环绕喇叭及后方的调整 2



    环绕拿下来之后又觉得摆得太低了， 所以又再调整 - 把环绕放高一些。

驻波大战一


驻波大战 首部曲

    (注：两列振幅相同的相干波沿相反方向传播时叠加而成的波称为驻波。驻波是波的一种干涉现象，在声学和光学中都有存在)

    驻波最厉害的地方是视听室前方L型那里， 最严重的地方把整面墙做成DVD的收藏柜(依墙面大小订制)， 这个收藏柜每格可以放最少30片DVD， 一共二十格所以可以放600片DVD， 可是驻波并没有因此就解决了 (后面还有其它的大小战役)， L型那里的驻波虽然改善了， 可是其它地方依然有驻波， 小空间里的驻波真的是一个很头痛的问题。

驻波大战二


驻波大战 二部曲

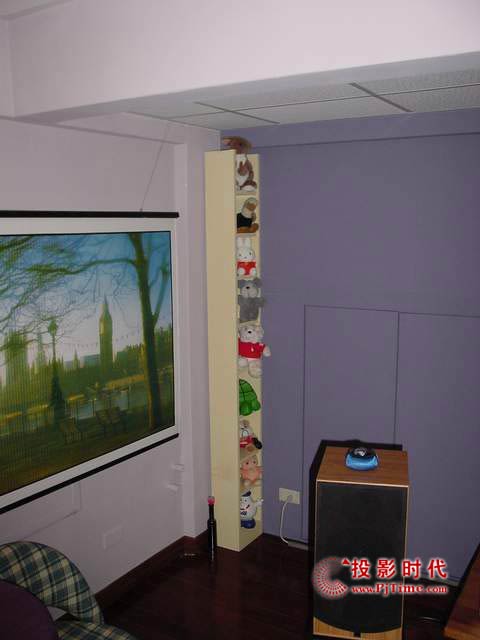

    除了上述以外， 视听室左前方也有驻波， 所以把之前的小DVD收藏柜摆放在此对付驻波， 因为这个收藏柜较小， 效果也不如之前， 不过还是有些许改善。

器材更新一


器材更新

Denon 1800 => Sony DA555ES

变化:

* 细节明显的变多了
* 高音稍稍刺了一点点 (或是应该说不是很习惯SONY的声音)
* 整体的音场变得更具体
* 个人觉得TC-20跟SONY扩大机的音色比较搭， 之前的1800+TC-20总觉得声音有点闷，
* 后方音场的包围感有很大的改善




● 器材更新

Arcus TC-20 => MK LCR-55喇叭
BUCK T320 重低音 = > MK V125 重低音

    变化? 这个改变太大了， 不是三言两语可以说的清楚的， 只能说喇叭对声音影响最大的器材， 值得一提的是， 一开始觉得555ES跟LCR-55搭配起来觉得声音很吵， 其实这也很有可能是因为空间没处理好导致反射音过多， 所以会觉得刺耳。

空间处理


空间处理 - 吸音熊 & 吸音海报

   除了吸音熊以外， 熊的上方的海报后面贴了块绒布用来吸音， 问题是这两者的位置都不对， 错误的示范 >_<


空间处理 - 吸音海报

    同上 - 这神鬼战士海报后面也是贴了块绒布， 位置虽然正确可是还是因为太薄弱的关系 - 吸收有限， 虽然有助益， 可是效果仍有限。

驻波大战三

驻波大战 四部曲

    看到左下方角落的纸箱吗? 那是自制的低频陷阱(Bass Trap)， 效果虽有限， 但是有兴趣的网友可以试试。

器材更新二

器材更新

Sony电视 => Panasonic AE-100投影机 + Draper 4:3 100英寸幕
Sony DA555ES => Denon A10SE
小地毯 => 大地毯

    第一次接触大屏幕， 90英寸的大屏幕感觉真好， 虽然画质不如电视， 可是总算稍微有点剧院的感觉了， A10SE扩大机的推力比555好， 中频的厚度及动态都比以前有进步， 音色方面也比较搭， 没那么刺耳。

    另外 - 图的中间靠右可以看到新买的蓝色遮光窗帘 (上下收放式的)，价钱有点贵，可是遮光的效果非常好， 比一般布料行卖的遮光布好太多了， 视觉上的效果(图案跟平整性)也比之前好多了。

    重低音也由右边移到左边 (扩大机后面右边那个黑黑的就是了)， 因为重低音的正后方是个凹进去的空腔， 所以在重低音跟后面跟的木墙中间放了块大理石板隔起来以免低音流失于后面的空腔。

环绕喇叭的设置

环绕喇叭及后方扩散

    后墙及座位上方加了舒乐得的二维扩散板， 后面及上方的音场的形体变大也变得及清楚。

左环绕及L形空间

右环绕

驻波大战四

驻波大战  - Primacoustic London 14 吸音棉 - 前面

    当初买这个吸音棉主要是因为驻波及前方不对称的关系， 驻波的形成有可能是因为多个墙面的反射所汇聚的能量造成的， 所以如果可以适当的吸收或消化这些多余的反射的能量应该可降低驻波， 另外也有两个Bass Trap (低频陷阱)位于前方的左右角落。

驻波大战  - Primacoustic London 14 吸音棉 - 后面

两个Bass Trap (低频陷阱)位于后方的左右角落

吸音处理

    Primacoustic London 14 吸音棉 - 左后方

    玩偶下面的吸音棉为二次反射音的处理

    Primacoustic London 14 吸音棉 - 右前方

    照片右边， 玩偶下面的吸音棉为第一次反射音的处理

整体效果

天花板

    天花板离地面的距离很短 (约两米多而已)， 所以把天花板全都换成了矿纤板， 另外 - 也把某些天花板翘高起来做为不规则状。

投影画面 (全黑)

    中间上方光圈的是投影机的通风孔， 投影机是位于座位上方， 所以平常观看影片的时候是看不到这个光圈的 中间下方有一点反光的是空CD盒， 平常也是看不到的， 基本上来说， 看电影的时候是全黑的， 较有气氛。
