就要白天用 奥图码高亮投影EP747首评

奥图码（OPTOMA）EP747投影机技术简介

　　众所周知，在所有显示设备里面投影机的效果受环境光的影响最大。因此人们常常把视听室做成暗室，甚至墙壁都要经过专门的处理，以减少光线的反射。不过视听室可以这样做，而在教室、会议室等场合就很难找到理想的演示环境了。也正因如此内行的人买投影机都会把亮度作为很重要的因素来考虑，具有高亮度的投影机会格外受消费者欢迎。

　　也正是“投大众之所好”，许多厂商推出了一些非“工程”、也非“高端”的高亮度投影机，以适合那些演示环境并不理想的应用场合。这其中比较优秀的就有奥图码（OPTOMA）的EP747。EP747采用单片式DLP数字光学技术，分辨率1024*768，具有3600流明的高亮度——这在两万出头的机器中可是非常少见的哦。

　　：

　　图 1.1



　　图 1.2

　　奥图码（OPTOMA）EP747投影机一款高亮度的商住两用型投影机，分辨率1024*768，最大分辨率1400*1050，采用单片式DLP投影技术，画幅比例4：3，兼容16：9电影模式；具有3600的高亮度和2200：1的对比度。EP747投影机芯片采用0.7英寸XGA DDR DMD 芯片，较大的芯片面积有助于实现更高的开口率，从而提高投影机的亮度和对比度，达到更加的画质效果。

　　此外，EP747还具有独特的空气清净功能。奥图码独家光触媒空气清净功能利用TiO2与灯泡发出的紫外线产生光触媒作用，进而达到净化空气的效果：一举两得，连那么点紫外线也不浪费。

　　图 1.3

　　虽然这次评测未能拿到奥图码（OPTOMA）EP747的遥控器，但是还是得提一下这款遥控器：遥控、USB鼠标、激光笔三合一的产品在商务展示、会议、教学等领域一定会用起来得心顺手。

　　奥图码（OPTOMA）EP747投影机技术规格：

投影技术	德州仪器DLPTM 技术 / 0.7” XGA DDR DMD 芯片
解析度	原始解析度XGA (1024 x 768), 兼容PC信号SXGA+ (1400 x 1050)
最大支持解析度	PC: UXGA (1600 x 1200)；Vide 720p, 1080i
对比率	2200：1
可显示色彩	16.7百万
屏幕高宽比	4:3 原始，16:9 & 5:4兼容
投影镜头	f = 28.04 ~ 35.59 mm /F 2.4
抛射率	2.0-2.4:1
最大投影距离	12 (米)
最小投影距离	1.5 (米)
投影尺寸	30.75~300寸
灯泡型式	230瓦特可更换式P-VIP灯泡
明亮度	3600
均匀度	85%
视讯相容	HDTV (480i/p, 576i/p, 720p, 1080i)
垂直扫描频率	43-120 Hz
水平扫描频率	15-10 KHz
视频I/O端子	DVI-D / HDCP, S-Video, Composite, VGA
声音I/O端子	同时间最高四组影音信号输入 DVI-D & VGA1 共用一组 VGA2 独立一组 S-Video 独立一组 Composite 独立一组
控制讯号I/O端子	USB 端口，可连接电脑操作鼠标功能 RS232 控制接口，提供完整的远端投影机控制功能
机台净重	3.1(公斤)
电源	100-240V, 50 - 60Hz
电源需求	265W +/- 10% 运行，<15W 待机状态
噪音标准	30dB / 28 dB (高亮模式/标准模式)
梯形修正	± 16° 数字垂直梯形校正
数据兼容性	SXGA+, XGA, SVGA, VGA 压缩, VESA 标准, PC & Macintosh 兼容

奥图码（OPTOMA）EP747镜头

　　2. 奥图码（OPTOMA）EP747投影机外观和配置： 　　　　　　　　　　

　　2.1整体效果：

　　奥图码（OPTOMA）EP747投影机采用传统的金属银色顶面板、前面板，黑灰色底部面板、后侧、左右两侧面板；流线型的平滑过渡，手感细腻，并多了几分温馨体贴之感；多层次的面板造型打破了传统的平面式造型的单纯，带来全新的视觉体验；传统的颜色与非传统的造型的结合展示出与众不同的外观风格，继承与创新并重的设计细腻和精巧，既有厚重的积淀感又充满鲜明的时尚特色。

　　2.2奥图码（OPTOMA）EP747镜头：

　　奥图码（OPTOMA）EP747投影机采用1.2倍光学变焦、F2.4定光圈镜头，具有手动对焦和变焦功能。EP747的镜头焦段是f = 28.04 ~ 35.59 mm，能够满足1.2倍变焦，但是镜头焦段过于偏向长焦，不利于在短距离内投射出大幅画面。F2.4的恒定光圈基本满足日常的应用，光圈口径较大，有利于提高投影机亮度水平，不过定光圈镜头对于画面亮度的均匀性控制可不是个好消息：EP747达到85%的均匀度只能说是马马虎虎（当然这不只是光圈的问题）。

　　奥图码（OPTOMA）EP747投影机镜头保护采用常见的镜头护盖实现，镜头对焦环露于机身外侧、护盖扣于对焦环上。EP747投影机镜头的保护盖采用橡胶材质手感不错，内部以圆形铝板支撑，与镜头的结合也足够紧密，不过这种结合的牢固度不佳，搬运过程中容易脱落。

　　EP747投影机镜头位于机身右侧，机身左侧前部是遥控器感知窗口和“DLP”技术的标示。整个机身顶部面板与前侧面板采用连体结构，棱角采用较大半径的圆形过渡。

　　2.2.0 奥图码（OPTOMA）EP747投影机前部面板特写

　　2.2.1奥图码（OPTOMA）EP747投影机盖上镜头盖时的情景

　　2.2.2奥图码（OPTOMA）EP747投影机打开镜头盖，手动对焦（图中后部圆环）和变焦（图中前部圆环）

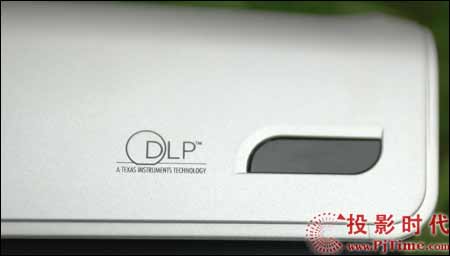

　　2.2.3奥图码（OPTOMA）EP747投影机遥控器感知窗口和“DLP”技术的标示

　　从以上图中还可以看到，奥图码（OPTOMA）EP747采用的大量非平面设计：无论是前面板的四周，还是前面板与顶部面板的结合部都有层次化的处理，带来丰富的工艺美感。

奥图码（OPTOMA）EP747投影机顶部面版和底部

    2.3奥图码（OPTOMA）EP747投影机顶部面板

    奥图码（OPTOMA）EP747投影机顶部面板包括四组共计七个按键、一组两个报警LED灯、一个遥控接收器。其中电源键以及和其相邻的报警灯为半透明珍珠白色，位于面板右后侧，其他按键为银灰色，遥控器接收装置为珍珠白色，棱形，位于面板中间后侧，四组按键中间。顶部面板的按键分组采用非平面的凹槽式结构，面板边缘也采用非平面的过渡。顶部面板与前部面板是一体铸造结构，棱角采用大半径圆形过渡。

　　2.3.1奥图码（OPTOMA）EP747投影机顶部面分组按键

　　2.3.2 奥图码（OPTOMA）EP747投影机顶部面电源键以及何其相邻的报警灯

　　2.3.3奥图码（OPTOMA）EP747投影机顶部面边角

　　2.4奥图码（OPTOMA）EP747投影机背面

　　奥图码（OPTOMA）EP747投影机顶部面背部采用4点式支撑，前置两个支点可以通过螺丝旋转或者是压式卡口来调节高度，后两个支撑点尽可以通过螺丝旋转调整高度，四个支撑点配合内调整投射角度和左右平衡。此外，EP747的主进风口、灯泡换装口也在底部背面。

　　2.4.1奥图码（OPTOMA）EP747投影机背部整体外观

奥图码（OPTOMA）EP747投影机散热

　　2.5奥图码（OPTOMA）EP747投影机的散热孔

　　奥图码（OPTOMA）EP747投影机散热孔的主出风孔在投影机左侧后部；主进风孔在投影机底部，拥有金属网；EP747右侧面板为了与左侧主出风口一致，有模拟的进风口栅栏，但是没有真的开口，倒是放置了一枚小的扬声器（喇叭）；此外EP747后部、底部还拥有辅助进风孔。

　　2.5.1奥图码（OPTOMA）EP747投影机左侧后部主出风孔

　　2.5.2奥图码（OPTOMA）EP747投影机左侧主进风孔

　　2.5.3奥图码（OPTOMA）EP747投影机右侧面板

　　2.5.4奥图码（OPTOMA）EP747投影机底部还拥有辅助进风孔

　　奥图码（OPTOMA）EP747投影机出气口采用比较特殊的设计：不是直接出气，而是留有一条“回廊”，EP747特有的空气净化功能就是在这里实现的——也正因为如此奥图码（OPTOMA）的投影机机身看起来比较宽阔。

　　奥图码（OPTOMA）EP747投影机的散热效果满足要求，但是长时间使用机身前部会明显烫手；EP747防尘处理并不出色；但是漏光问题解决得比较好，EP747散热的运行噪音处于中等水平，基本在30分贝左右。

奥图码（OPTOMA）EP747投影机接口和附件

　　2.6奥图码（OPTOMA）EP747投影机接口

　　奥图码（OPTOMA）EP747投影机接口设置档次不低：不仅具有常用的Video同轴电缆输入、S-Video输入，两组D-Sub 15pin VGA电脑输入，D-Sub 15pin VGA输出，RS232C接口，USB鼠标接口，4组声音频输入，1组音频输出，而且还具有DVI-D数字接口，支持HDCP解码保护功能。

（点击放大）

　　奥图码（OPTOMA）EP747投影机接口满足同时间最高四组影音信号输入DVI-D和VGA1共用一组、VGA2独立一组、S-Video独立一组、Composite（Video同轴电缆输入）独立一组。奥图码（OPTOMA）EP747投影机VGA和DVI-D接口信号最低支持640*350，最高支持1400*1050；S-Video和Video接口信号支持480i/p、576i/p、720p、1080i。DVI-D 输入接口支持PC数字/HDTV/HDCP输入；VGA2接口支持SCART转接。

　　2.7奥图码（OPTOMA）EP747投影机附件

　　奥图码（OPTOMA）EP747拥有丰富的附加配件，包括：遥控器(含电池)、电源线、VGA 线、RS232 线、USB 线、使用手册 (含CD)、复合视频线、携行袋等（欧洲地区版本还包括SCART VGA/S-Video 适配器、S-Video 线）。

奥图码（OPTOMA）EP747投影机操作和菜单

　　3、

　　奥图码（OPTOMA）EP747投影机的操作设置非常人性化，开机仅需要4秒，关机也仅区区30秒，满足高效率商务演示的需要。顺便提一句，EP747电源没有开关设计，开机关机仅通过power键实现，又减少了一步商务演示的操作。

　　EP747功能面板按键排列不同于大多数投影机的集中排列的方式，而是分成四组，横向排列，整整从投影机左侧排到了右侧：用惯了其它牌子的产品，突然换过来还真的需要多熟悉两次。不过EP747的按键功能还是设计得很不错的：自动信号搜索、自动图像调整、梯形校正都不用进入菜单，直接通过面板按键就可以完成。EP747按键涉及另一个成功的地方是仅只有7个功能键(普通机器有八个或者九个按键)，上下左右键和自动信号搜索、自动图像调整、梯形校正公用，除此之外仅还有电源、菜单和确认三键。

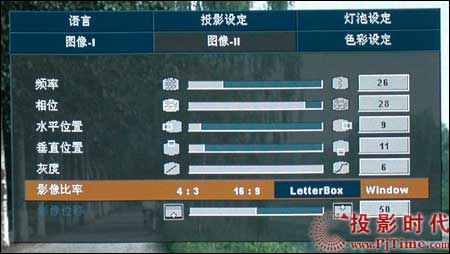

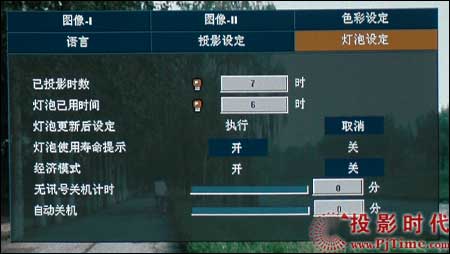

　　奥图码（OPTOMA）EP747投影机菜单项包括六项内容，分别是图像1、图像2、色彩设定、语言、投影设定、灯泡设定。菜单内容简洁明了，操作也很简单。大多数菜单项的深度仅为2，菜单值的调节通过左右键轻易就可以完成；仅是灯泡设定和密码保护设定比较繁琐，其中密码设定深度为4，设定值需要重复确认——虽然比较繁杂，但是这也是出于安全和准确地考虑。

　　EP747的图像调节能力较一般商务机要专业得多。不仅拥有红绿蓝三原色的调节而且具有黄、青绿、紫红三项补色可以调节；同时在亮度和对比度调节两个基本选项外也添加了灰度、白峰、色温、饱和度、鲜明度等专业选项。当然，EP747也不缺少预设的应用模式：PC（最亮图像）、照片、视频、Cinema、sRGB（最佳的色彩再现）足以满足大多数人的要求，而用户设置则为专业人士提供了一展身手的机会。

　　奥图码（OPTOMA）EP747的声音调节也是具有特色的，具有音量、低音、高音三项调节内容：虽然小喇叭仅有3W但是这选项却不缺少专业味道哦——至于效果嘛，多多少少也有些“专业的效果”。

　　此外，奥图码（OPTOMA）EP747也可以调节屏幕菜单出现的位置，以避免调节菜单而挡住使用者正需要观看的内容：这也正是为了发挥充足的视音频选项的丰富内容而设置。

　　EP747的菜单并没有关于不同屏幕的投影模式可选，如果投在特殊的墙壁上就需要消费者自己调解了。EP747也不具有菜单记忆功能，每次调出菜单都必须从初始位置开始操作，而像选择屏幕比例，画面模式这样的选项，EP747的菜单不支持连续的滚动，必须左右方向键一起使用才能完成操作。

　　奥图码（OPTOMA）EP747投影机的报警功能也设计得不错，温度、风扇、关机、换灯泡都有专门的报警菜单，同时面板上也设置有温度和灯泡问题的LED报警灯——电源键的右侧——确保投影机在安全的状态下运行。

奥图码（OPTOMA）EP747投影机的色彩还原

　　4、奥图码（OPTOMA）EP747投影机视频效果测试

（点击放大）

　　4.0测试条件

　　对奥图码（OPTOMA）EP747投影机画面效果的测试选取1024*768的电脑VGA信号和DVD同轴电缆输入信号。拍照选用了尼康D70S单反相机，在暗室条件下拍摄。投影机成像距离为2.5米，画面大小约60英寸，投影机采用桌面正投，水平倾角接近5度，投影机其他参数选择默认值。

　　4.1奥图码（OPTOMA）EP747投影机的色彩还原

　　奥图码（OPTOMA）EP747投影机不仅色彩调整选项丰富，而且在默认模式下的色彩表现也很出色。不过总体而讲，色彩饱和度不是DLP投影机的强项，略逊色于3LCD也属正常。在三原色里面，红色和蓝色的效果要优于绿色，绿色的饱和度最低。希望使用该投影机的朋友能手动调教一下，这样最终的效果会好很多。而在颜色过渡上则属于DLP的强项，无论是三原色的灰阶过渡还是色彩谱系之间的过渡都很平滑。

　　4.1.1

奥图码（OPTOMA）EP747投影机黑色表现

　　4.1.2

奥图码（OPTOMA）EP747投影机红色表现

　　4.1.3

奥图码（OPTOMA）EP747投影机绿色表现

　　4.1.4

奥图码（OPTOMA）EP747投影机蓝色表现

　　4.1.5

奥图码（OPTOMA）EP747投影机多种色彩

　　4.1.6

奥图码（OPTOMA）EP747投影机色彩过渡

奥图码（OPTOMA）EP747投影机的灰阶表现

　　4.2

　　奥图码（OPTOMA）EP747具有着2200：1的对比度和3600的亮度，而丰富的灰阶表现本身就是DLP投影机的强项。EP747在黑白灰阶测试中，默认设置下黑色部分1%、到6%的差别不明显，但是白色部分2%、3%的差别已经可以观察到，经过耐心的调整，最佳状态下EP747可以调整到黑白色都4%以上可见，5%以上清晰。

　　在三原色的灰阶表现上，奥图码（OPTOMA）EP747基本也能达到4%以上清晰地效果，同时亮部的效果远好于暗部的效果。

奥图码（OPTOMA）EP747投影机线条和文字效果

　　4.3

　　EP747并没有加入防锯齿处理（当然，这可是高档家用机的配置，没有也情有可谅），然而线条的流畅和清晰程度依然很不错。而文字效果更是商务演示中重要的应用，在这里高亮度和高对比度的优势很明显。

（点击放大）

（点击放大）

（点击放大）

（点击放大）

（点击放大）

（点击放大）

奥图码（OPTOMA）EP747投影机静态影像和幻灯片效果欣赏

　　4.4

　　奥图码（OPTOMA）EP747在幻灯片和静态影像的展示上具有较高的细节表现力和丰富的色彩层次。（拍摄条件光圈F3.5，快门1/125。）

　　4.4.1

（点击放大）

　　4.4.2

（点击放大）

　　4.4.3

（点击放大）

　　这三张幻灯片包括了红绿蓝三原色色系，以及文字、图表两种常见的演示文档元素，整体画面清晰锐利，字符和线条工整细腻。

　　4.4.4

（点击放大）

　　4.4.5

（点击放大）

　　4.4.6

（点击放大）

　　EP747投影机的细节、层次、人物表现都栩栩如生，高分辨率、高亮度和高对比度带来了不错的显示效果。4.4.5的太阳、彩霞和近处的建筑构成了一个深层次的空间，无论是深层次的景深还是对层次的色阶都表现得不错。4.4.6中的人物肤色比较纯正，任务的毛发和衣服上的细节也很不错，但是单独的黑色有些呆板。4.4.4种的建筑和五颜六色的气球虽然本身就不是鲜艳的颜色，不过在图片中依然显得不是很令人满意。（照片拍摄于投影机的默认参数下，并非最佳效果。）

奥图码（OPTOMA）EP747投影机影视画面效果欣赏——高清

　　4.5 奥图码（OPTOMA）EP747投影机影视画面效果欣赏

　　奥图码（OPTOMA）EP747投影机号称是家住两用型，电影效果当然是选购她的重要理由：单从那些丰富的调节选项就可以看出EP747肯定不是“省油的灯”。

　　这一部分采用VGA电脑信号，播放高清版的片源，桌面分辨率1024*768，对于宽屏幕的电影实际的显示分辨率仅为1000*600左右。照片拍摄设置光圈3.5和快门1/125。截图出自加勒比海盗2、本能2、达芬奇密码、艺妓、house_of_sand以及一首MTV。画面内容包括了人物、建筑、场景等，能够表现出色彩、细节和层次空间的渲染能力。整体上，在层次感上EP747表现最出色，人物肤色也比较纯正，但是多种色彩的渲染与同档次3LCD还有差距。

（点击放大）

（点击放大）

（点击放大）

（点击放大）

（点击放大）

（点击放大）

奥图码（OPTOMA）EP747投影机影视画面效果欣赏——卡通、DVD

　　在考察奥图码（OPTOMA）EP747的卡通效果的时候，选取了怪兽屋monster_house和快乐企鹅舞happy_feet的截图。其中，怪兽屋的色彩比较暖，而生活在南极的企鹅则带来了以蓝白为主的冷色。

（点击放大）

（点击放大）

（点击放大）

（点击放大）

　　最后来欣赏一下奥图码（OPTOMA）EP747播放大片金刚的效果。（DVD机Video输入，拍摄条件光圈2.8，快门1/50）

（点击放大）

（点击放大）

（点击放大）

（点击放大）

（点击放大）

（点击放大）

奥图码（OPTOMA）EP747投影机评测总结

　　5、

　　奥图码（OPTOMA）EP747投影机面向商住两用市场，具有较高的亮度和对比度，色彩表现和可调节性比较好，能满足教学、会议、家用等多种需要，是款一机多能型的产品：

　　1. 外观设计采用传统的银白色和黑色的结合，多种流线、曲线的合理应用，造型构面多层次设计

　　2. 镜头的调节方便，焦距段偏远和定光圈，基本满足多数商务演示和家庭影音的需要，但依然可以改进。

　　3. 菜单设计简明快捷，操作方便；面板按键操作简洁；但是配套遥控器支持鼠标和激光笔功能。机器上下倾斜度和水平调节采用四支撑结构，稳定易于调整。

　　4. 高亮度、高对比带来不错的画质效果，完全满足商务演示需要，白天或者明亮环境中技压群雄，但是作为家用机在画面均匀度和画面优化处理（例如直线的防锯齿技术）还有改善的余地。

　　5. 开机和关机速度很快，噪声水平中等，漏光控制不错，防尘设计需要改进，独有的空气净化功能。

　　6. 接口在同类产品中比较丰富，特别是通过VGA对欧洲标清模拟信号的支持和数字接口，在商用机中并不多见。

　　7. 配套物件齐备。

　　8. 参考报价不到22000元，虽然对于3600以上亮度的产品，此报价是最低的；但是和3300的亮度的产品比较，价格偏高。

　　9. 本评测未拿到配套遥控器。

奥图码（OPTOMA）EP747商住投影机 （DLP、数字显示设备）
评分方面	得分（满分10）	评分理由
外观	9.0	传统的色彩与现代细腻风格的成功融合，具有较多的层次变化
接口	8.8	满足商家两用，兼容欧洲标准的标清模拟信号，具有数字接口
画质	8.7	高亮度、高对比度，影像流畅，色泽纯圆，画面均匀度不佳
镜头	8.4	1.2倍变焦定光圈镜头，焦段适合远距投影，近距投影画面小
操作	8.6	菜单简洁明，面板按键操作，报警功能丰富
价格水平	8.0	22000元
其他	8.6	开机关机迅速、散热、噪音、漏光一般，空气净化功能
总分	8.6	罕见的高亮度低价机，高性能的商住多面手，画面均匀度有待提高，镜头焦距过于偏大。（本栏非以上项的平均）
