一、系统概述
随着电子信息技术的不断发展,数字视频技术也逐渐趋於成熟,并将迅速改变我们的生活。随着互联网宽带技术的发展,数字视频技术已经融入视频会议、远程医疗、远程教育、远程监控、流媒体技术等多个方面,并服务於各行各业。
二、用户需求
整个系统要高效率的完成工作任务,充分发挥各个系统的功能,满足智能化的视频会议要求。
(一)多媒体显示系统:
多媒体显示系统由高亮度、高分辨率的液晶投影机和电动屏幕构成,完成对各种图文信息的大屏幕显示。
(二)A/V系统:
A/V系统由计算机、DVD、VCR(录像机)、实物展台、远端视频会议系统、功放、音箱、数字硬碟录像机等A/V设备构成;
完成对各种图文信息(包括各种软体的使用、DVD/CD碟片、录像带、各种实物、声音)的播放功能;实现多功能厅的现场扩音、播音,配合大屏幕投影系统,提供优良的视听效果。
通过数字硬碟录像机,能够将整个过程记录在硬碟录像机中,便於以後的查询、回顾等。
(三)房间环境系统:
房间环境系统由房间的灯光(包括白炽灯、日光灯)、窗帘等设备构成;完成对整个房间环境、气氛的改变,以自动适应当前的需要。譬如播放DVD时,灯光会自动变暗,窗帘自动关闭。
(四) 智慧型多媒体中央控制系统:
采用目前世界上档次最高、技术最成熟、功能最齐全,用途最广的美国CRESTRON(快思聪)中央控制系统,该系统是目前世界上最先进的中央控制系统设备。实现多媒体设备等多种电子设备的集中控制。
- 操作简单、人性化、智能化;
- 整个系统可靠性高;
- 能够实现自动化程度高的智能化控制,尽量减少操作人员的操作复杂性,实现"一键到位"式的控制方式;
- 尽量多的体现出各种设备的卓越功能,让所有设备工作在最佳状态,发挥设备的最大功效;
- 能够控制投影机,进行开/关机、输入切换等功能,并能够控制电动吊架、屏幕,实现上升、停止、下降等功能;
- 能够控制DVD、录像机 进行播放、停止、暂停等功能;
- 能够控制实物展台进行放大、缩小等功能;
- 能够控制音量,进行音量大小的调节功能;
- 能够实现音视频信号、VGA信号自动切换控制功能;
- 能够控制房间的灯光和窗帘,自动适应当前的需要;
(五)设备清单:
整个系统的设备清单(含控制方式分析)如下:
用户设备名称 |
数量 |
单位 |
受控方式 |
Crestron控制设备 |
投影机 | 1 | 台 | RS232 | 主机上的RS232埠 |
电动吊架 | 1 | 台 | Relay(继电器) | CNPCI-8 |
电动屏幕 | 1 | 幅 | Relay(继电器) | CNPCI-8 |
计算机 | 1 | 台 | 控制图像切换 | 控制投影机进行图像切换 |
DVD | 1 | 台 | IR(红外) | IRP2 |
VCR | 1 | 台 | IR(红外) | IRP2 |
实物展台 | 1 | 台 | IR(红外) | IRP2 |
数字硬碟录像系统 | 1 | 套 | 无需控制 | |
远端视频会议系统 | 1 | 套 | IR 和 RS232 | 主机上的IR埠和RS232埠 |
调音台 | 1 | 台 | 无需控制 | |
功放 | 1 | 台 | 控制音量 | ST-VC |
音箱 | 2 | 对 | 无需控制 | |
预留视频图像埠 | 1 | 个 | 控制图像切换 | 控制A/V榘阵进行图像切换 |
预留电脑图像埠 | 1 | 个 | 控制图像切换 | 控制投影机进行图像切换 |
A/V矩阵 | 1 | 台 | RS232 | 主机上的RS232埠 |
白炽灯 | 4 | 组 | 进行无级调光 | CLI-220N-4 |
日光灯 | 2 | 组 | Relay(继电器) | CNPCI-8 |
窗帘 | 1 | 组 | Relay(继电器) | CNPCI-8 |
三、产品清单
根据上述设备情况,列出快思聪中央控制设备清单及说明:
型号 |
描述 |
数量 |
说明 |
CP2 | 第二代经济型双总线主机 | 1 | 接收触摸屏的控制信号,解释并执行 |
TPS-3000 | 6.4英寸彩色LCD触摸 | 1 | 可直接预览视 |
CNX-B12W | 12键白色嵌墙式面板 | 1 | 安装在门口,方便进出时操作 |
ST-VC | 3路音量控制模块 | 1 | 用来控制音量大小 |
CLI-220N-4 | 4路白炽灯调光器 | 1 | 用於控制白炽灯进行无级调光 |
CNPCI-8 | 8路强电继电器模块 | 1 | 控制电动吊架、屏幕、设备电源、日光灯 |
IRP2 | 红外发射棒 | 4 | 控制红外设备,如DVD/录像机/实物展台 |
CNPWSI-75 | 外置电源供应器 | 1 | 给所有快思聪设备供电 |

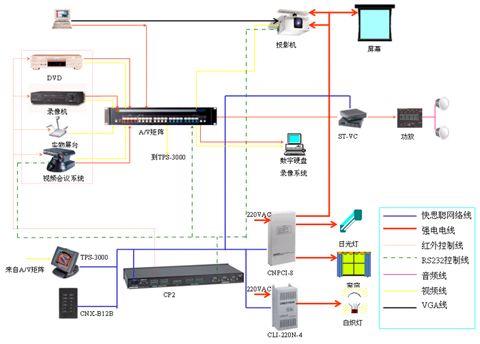

四、系统示意图
五、功能描述
通过安装以上快思聪中央控制系统,能够轻松的实现智能化、人性化的控制:
1. 多媒体显示系统的控制:
- 通过主机後的串口(RS232/RS422/RS485埠),控制投影机的所有功能,如开/关机、VIDEO/VGA输入切换等;并且能够自动实现关联动作,如关闭系统时,自动将投影机关闭;

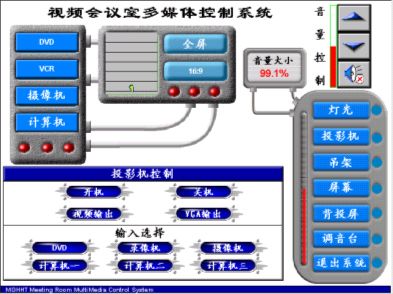

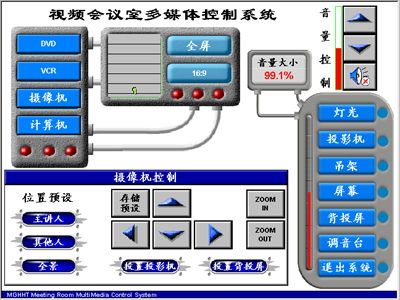

TPS-3000 - 投影机控制菜单
- 通过控制投影机的输入切换(VIDEO、VGA 1、VGA 2),实现对视频图像、计算机图像的切换;
- 通过CNPCI-8(8路强电继电器),控制电动吊架和屏幕的上升、下降、停止;并且能够自动实现关联动作,如投影机开时,电动吊架和萤幕自动下降,投影机关时电动吊架和屏幕自动上升;
- 可以利用TPS-3000的视频预览功能,在将视频投出到屏幕之前,确认播放的视频图像就是所需要的视频图像。
2. 实现A/V系统的控制:
- 通过主机的串口(RS232/RS422/RS485埠),控制A/V矩阵进行切换,自动切换DVD、VCR、计算机的音频输入;自动切换DVD、VCR、实物展台、预留视频的图像到投影机;
- 通过主机的IR(红外)控制埠和IRP2(红外发射棒),控制DVD(录像机、实物展台)的所有动作,如播放、暂停、停止、快进、快退、上一曲、下一曲、菜单、上/下/左/右等;并且可以自动将DVD(录像机、实物展台)的图像切换到投影机,投影机自动选择视频输入,自动将DVD(录像机、实物展台)的声音切换到功放;
- 通过ST-VC,控制功放输出音量的大小。
3. 实现房间环境系统的控制:

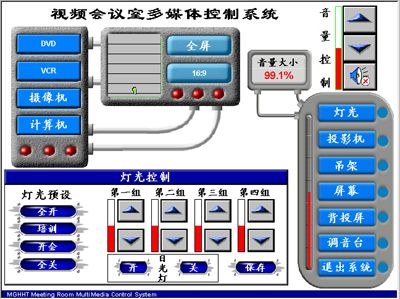

- 通过CNPCI-8(8路强电继电器),控制日光灯的开关;并通过CLI-220N-4调节白炽灯的亮度,使得灯光迎合各种的场合需要。如播放DVD时将灯光亮度变暗,以便於更好的观看;
- 通过CNPCI-8(8路强电继电器),控制窗帘的开/合,迎合各种场合的需要;
- 通过CNPCI-8(8路强电继电器),控制投影机、A/V设备的设备电源,实现电源的自动、节能管理,而且可以更好地保护设备,如系统会在投影机关机後预留足够的时间给投影机散热,然後才自动断开投影机的电源。
