家庭影院中视频和音箱线的预埋技巧

视频布线

    随着技术的不断进步，影音发烧友对器材效果的要求也在不断的提高，而器材的不断升级对线材的要求也会日益升级。故此视频线、音频线、音箱线和电源线也越来越需要经受考验。但是，在实际生活当中，很多入门级的发烧友都没有对线材投入足够的重视，往往把器材电源插头往家里的插座上一插了事，做得专业点的就是在插头出口处用一个电源滤波器，仅此而已。但是大家是否有考虑到埋在墙壁里面、埋在地板下面的预埋线呢？如果预埋线的质量是很差的，那么无论你外面接驳的是多么高档的线材也是白费的！另外，还有就是从讯号源到投影机的视频线，环绕线等等需要预埋的线材也非常重要，对画质音质也起很大的决定性作用，特别是现在视频信号不断地在升级，480i、480p、720p、1080i、1080p、4k×2k……墙内的线材频带一旦不够，怎么办？所以，如何做好布线规划，留有足够的提前量是布局家庭影院的重要一着。而电源方面的布线，笔者在上一篇文章《从电源做起 高清家庭影院靓声靓画必杀技》里面已经讲述清楚，这里就不再复述了，有意思的朋友可以参考一下！今天我们主要来说的家庭影院视频线、音箱线的预埋策略以及布线技巧！

（1）

　　视频线是用来传输视频信号的，它用来连接媒体播放设备及显示设备， 媒体播放设备有DVD机，HTPC等等， 如果你仅用电视或者等离子，液晶电视作为显示设备，视频线也不是太需要考虑。但是随着生活水平的提高，住房面积的加大，人们为了追求大屏幕高清晰度带来的超凡视觉享受，高保真的音响听觉感受，传统的家庭影院已经开始向真正的家庭影院迈进，开始普及投影家庭影院。因为投影机的安装方式很多，所以不同的形式有不同的布线规划，一般来说，都是以吊投在天花板的形式居多。目前的视频器材横跨了模拟和数字两个时代，所以更加要考虑周到。现在，视频线的种类还是比较多的，包括AV线、S端子线、色差分量线、VGA线、DVI线以及最新的HDMI线。

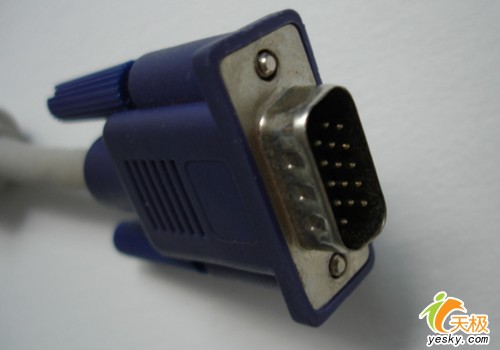

视频线种类

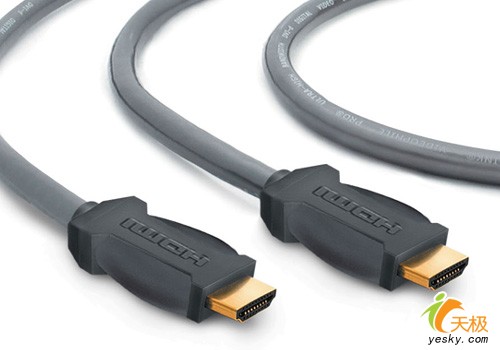

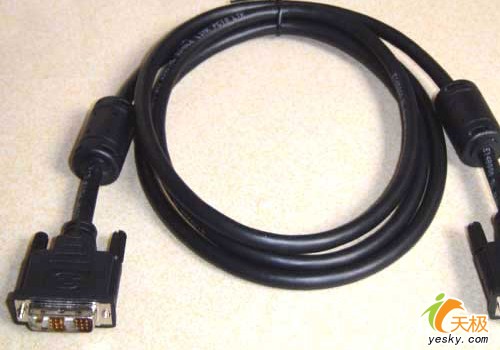

　　其中AV线、S端子和色差分量线都只能用于传输模拟音视频信号，而色差分量线是传输质量最好的模拟视频连接线，一般DVD、电视机和投影机都具备此类端口，尤其是挂墙安装的平板电视和投影机，它们就需要在墙壁内预埋。而VGA线适用于电脑的模拟视频线，如果想利用电视来作为电脑显示器使用就必须配备。剩下的DVI线和HDMI线都是数字连接线。DVI线用于无压缩传输数码视频信号，有部分DVD、电视机和投影机会配备。而HDMI线，相比DVI它增加了无压缩音频信号的传输，因此未来将会取代DVI。当然，对于那些原来之具备DVI端口的器材，使用HDMI-DVI转换器或转接线就能做到彼此兼容。所以如果希望兼容所有的器材，一般至少要布三种线，包括VGA线，色差线，以及DVI线，虽然在数字线风靡的现在，模拟线有一种被淘汰的感觉，但色差线也是目前模拟线里最好的，更重要的是它支持高清标准，所以至少在5-10年里不会被淘汰，这也是色差线为什么装修时必须布的原因。另外，尽管目前HDMI接口较少，但是HDMI是一个未来趋势，所以出于长远的考虑，也必须布HDMI线。安装了HDMI线后可以用来取代AV线、色差分量线和DVI线。至于其他类型的线材，由于他们之间的传输距离通常都不是很远，因此可以考虑在安装影音器材时直接进行连接。

布线类型

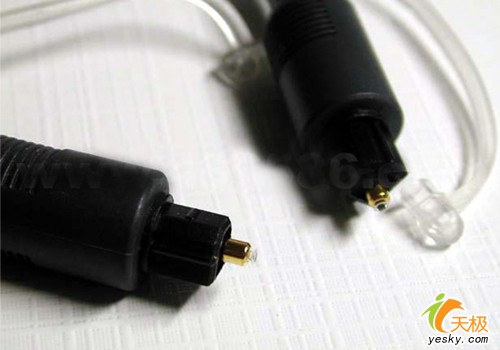

　　另外，由于数字显示越来越普遍，基于DVI/HDMI的纯数字连接能得到最好的画面，所以建议用户都采用这种形式。不过当用HDMI/DVI连接时，有两种选择，你选电缆还是光纤？光纤是不是一定比电缆效果好？不见得。电缆尽管加了屏蔽，但还是会受到电磁干扰。当频带增宽后，高频有集肤效应，信号只在铜线外层走，导线截面的利用率下降，阻抗上升，信号受损。对于全动态不压缩的数字视频，典型的1080p信号如果距离大于5米，由铜材引起的阻抗会使信号损失，结果出现数字感、马赛克和没有图像的蓝屏等。如果信号为720p和1080i，距离大于8米也不会比用光纤好。光纤是一层高折射率材料包裹着低折射率芯线的一种线材，使用外层的全反射特性把光信号从光纤的一端传送到另一端。光纤不会受到外界的干扰，光信号的本身频率很高，搭载视频信号很轻松；理论上阻抗为零，损失为零，较长距离传送有利些。笔者认为，如果线长在5m以内，尽可以用铜线电缆；线长超出8m应该预埋光纤，即使你现在的设备还不能用光接口；在5～8m之间，要看你传送的信号了，标准的720p或1080i HDTV，甚至更低如现在的DVD等仍可以用铜线电缆，有可能要用1080p或4k×2k等更高格式视频的还是以预埋光纤为宜，毕竟线材埋在墙内后是不能更改的。

布线技巧

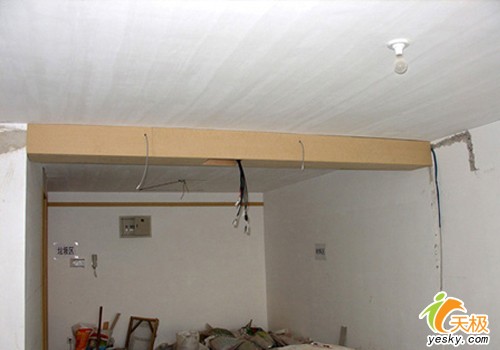

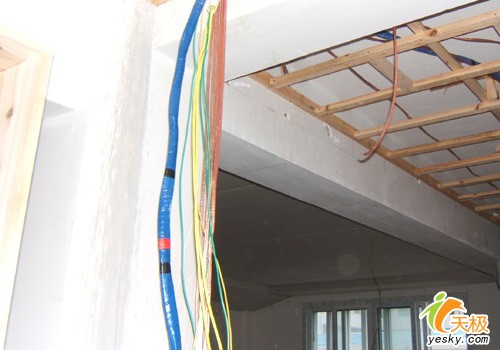

　　当你选定了要预埋哪些线材以后，就开始动工，挂墙安装的平板电视和投影机都需要预先埋设视频线。因为色差线和DVI线都很粗，暴露在外面是很难看的。而且色差线和DVI线由于太粗，皆不能穿管，只能用线槽。所以在装修的时候请给它们安排专用的线槽，避免与电源线共用。对于有线头标记的信号线和喇叭线，请务必根据线头的指示来排线。最后就建议大家最好将视频线从地面或者天花从前部中央处连接到后部合适位置。由于投影机一般是采用天花吊投的形式，所以在天花板上走线是最好的选择，只要把线槽固定在天花的龙骨上，再让装修工人在天花板上面开个洞就OK了！而从地板下走线的，如果你的地面是铺地砖，布线最好要预埋线管。线管的作用不光是保护电线，它还具有方便更换电线的功能。因此，预埋线管的中间首先不能有直角死弯，要用窝漫弯儿的方法解决拐弯问题，使电线可以在线管里自如抻动。

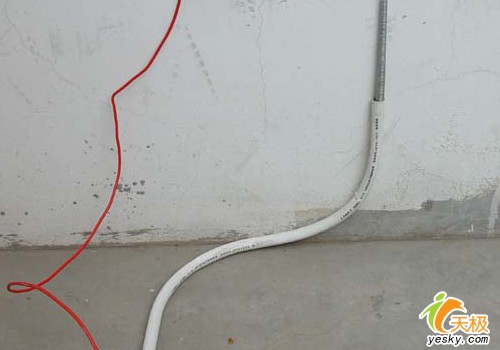

　　什么是窝漫弯儿的方法？这里引用一位高手网友的讲法就是说要把线管要拐弯儿的那一段窝成半径不小于15cm的圆弧，来完成各种不同角度拐弯儿。但是墙角处比较特殊，需要窝两个1/4圆才能把90°死弯儿拐成漫弯儿——第一个1/4圆把向前变成向左或向右，第二个1/4圆把水平变成垂直。只有这样才能够完成两个垂直平面的90°漫弯儿，见示意图，窝弯儿弹簧拴上铁丝或电线就可以在电线管的任何部位窝弯儿。其次就是线材埋入前后都再实试一下，两边预留长度还不能太局促，一旦房间装修结束，再发现问题就晚了。

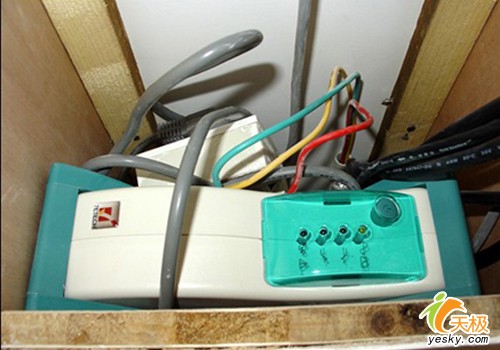

　　最后，如果想得到稳定的电源，最好加装UPS或者电源滤波器的，为了得到美观的效果，就要把它隐藏起来，这个在布线的时候要同时做好，例如可以隐藏在天花的横梁处。

音箱布线

（2）

　　在说音箱线之前先来说一下音频线，音频线是用来连接音源设备和功率放大器的。由于音源设备与功放一般都是放在一起的，也要求越短越好，所以布线时一般不考虑，到时直接按标号连接上就可以了。而音箱线用于连接功放与音箱的，这类线往往没有屏蔽层，一般选用截面积大的或多股绞合线。

　　音箱布线可以分为两种情况：一是HIFI布线，另一种影院布线。HIFI音箱线非常昂贵，所以要想省钱，就是尽量缩短线的长度，而且这样做也可以尽量减少损耗，更加高保真。而且音箱也就两只，建议装修时不布线，走明线即可。而家庭影院布线就比较麻烦，因为音箱比较多，一般最少都6只以上，布置不好，就会乱糟糟一团，看着不舒服！而在选线方面，因为家庭影院音箱主要是用于播放电影的，由于多声道声音信号及其丰富，人耳已无能力去体会细节，所以家庭影院音箱线材可以不必过分苛求，不必要买数以千元计的发烧线，但却也不宜用类似于随机所附，俗称"鸡线"的红黑线，至少也要选二三十元一米的，以求保证质量，一般用200芯的铜线即可，也能够经久耐用。就这类线材而言，多股线又比单支线好。

音频布线注意

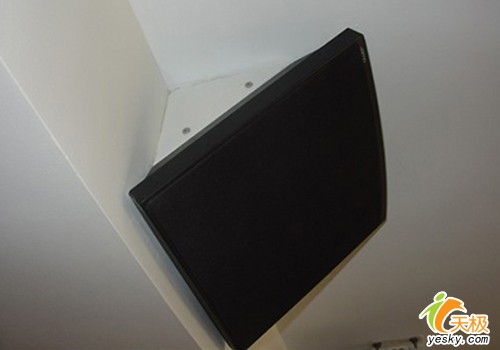

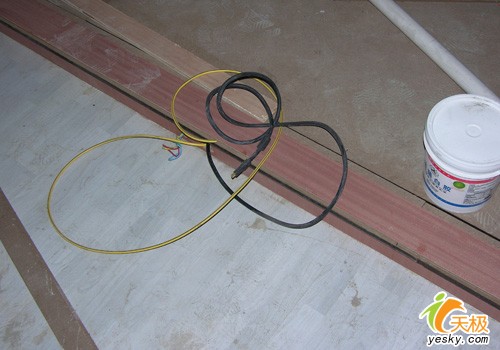

　　在布线的时候，由于各家各户的具体情况不一样，所以要根据具体情况因地制宜地来确定布线的方法。根据声学规律，音箱特别是前左前右环绕音箱，摆在短墙一方，声音效果胜过放于长墙那边。超低音由于没有明显的方向性，可放于同一房间地面的任意合适之处，一般不用埋线，但如果不是摆于聆听者前面墙的，自然也要选好位置作埋线。通常我们要埋线的，一般只有后环绕音箱。在5.1系统的时候，环绕就只有一对，不过作为长远考虑，在这个基础上，最好能多设一组到两组后环绕的喇叭线，以备将来升级为7.1或8.1声道。埋线时，无论是在地板刨坑，还是在墙上凿槽，建议用塑料套管或黄蜡管将喇叭线套上，做好保护工作，不要直接用水泥封固。有条件的话，每只音箱的喇叭线各用一条套管更好。其次线管最好用塑料盘管（一种半硬、半透明、正规建筑施工普遍采用的那种），使线管中间没有接头，这样穿线时不会卡线。如果中间必须有接头，也要用大小头的方法插接，并且要方向一致。

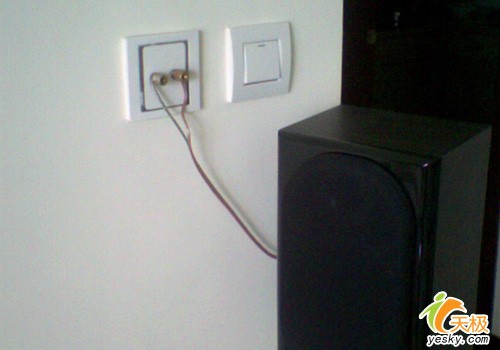

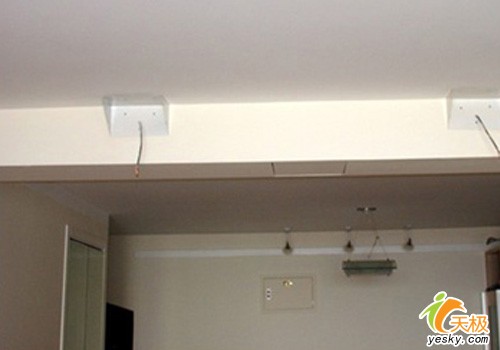

　　而埋线的引出部分，要预留足够的长度。对于未用得上的喇叭线的外露部分，可用安装白板盒的方式，将线收藏。白板盒是一种与常用的标准电源插座（8cm#215;6cm盒）同样大小的盒子，既能藏一定长度的线，盖上盒板，又很美观。将来拉出了藏线，盒子也不用拆掉。还有，这样做也方便进行音箱接线头的保养，因为接头在使用久了之后难免受空气的侵蚀，而在表面产生一层氧化物。接头公插与母插上都有一层氧化物时，花大钱买的讯号线还有用吗？采用白板盒的方式可以随时方便使用类似洁铝99的东西，把接头表面磨闪亮，保证清洁溜溜。
