从零开始 打造我的高画质家庭影院视听室

墙面结构(一)

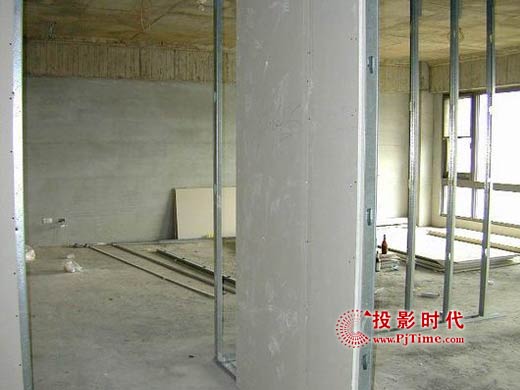

视听室墙面结构

    RC 墙或砖墙较硬，声音反射刺耳，软墙 (石膏板墙) 可以考虑，本案以室内外各双层石膏板 (9mm+12mm) 夹 6.35cm 空腔，充填 5 cm 厚 32k 玻璃棉板，双层石膏板交错平钉。

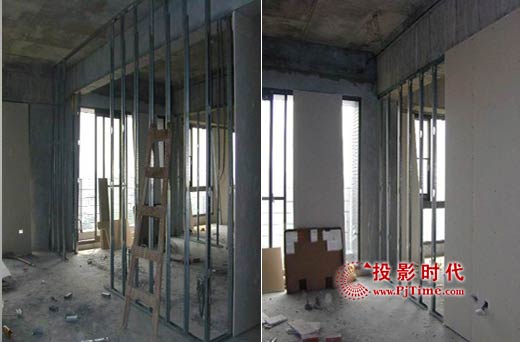

视听室和客厅之间的墙面(左)、视听室和主卧之间的墙面(右)

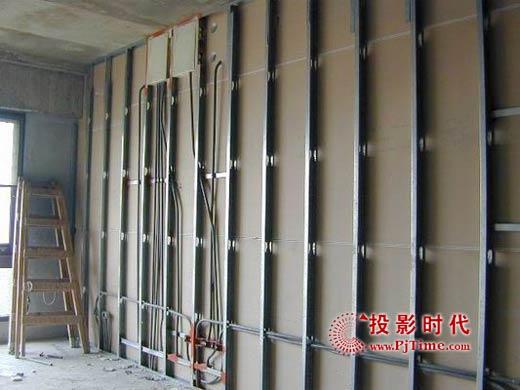

视听室和客厅之间的墙面 - 封板

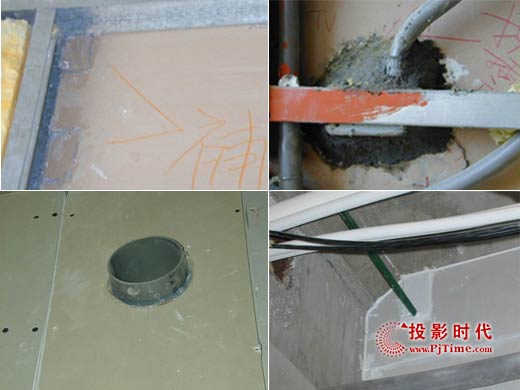

    石膏板与上下楼板之间的细缝以硅利康填缝，进出石膏板的管线需以硅利康或发泡剂填缝，让声音“滴水不漏”

墙面结构(二)

在室内外各双层石膏板空腔，充填 5 cm 厚 32k 玻璃棉板

    利用隔壁空间壁面的材料 (客厅墙面是石材)以及隔壁(卧室)有衣柜, 进一步加强隔音效果

地板结构

视听室

    实木地板、平钉水泥楼板

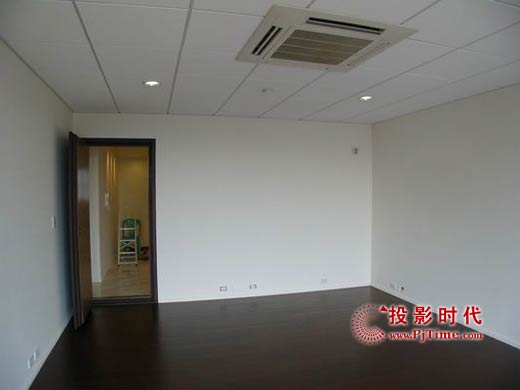

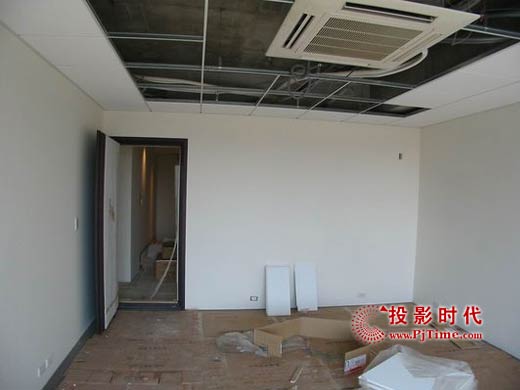

    轻钢架的天花板最方便，要更换架材或走线材都方便，但是钢架铁丝固定要够稳定。

    空调当然用分离式冷气较安静，原本以为规格上来说，四方吹的噪音值最低，所以变更原有空间的前后 2 个线型出风，使用时才发现四方吹正在视听位头顶上， 噪音反而会高于原相距 3 公尺以上的线型出风。

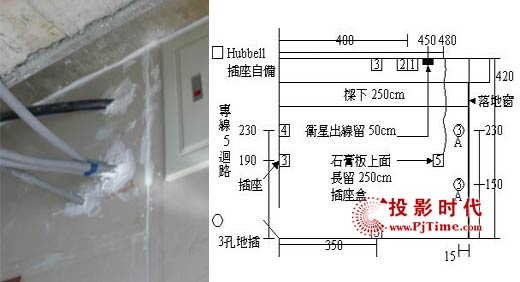

走线的全局规划

独立音响电源

(1)、从电源总开关处用 38mm 平方的太平洋电缆直接拉二条至音响系统附近，以最优先用电处理，也就是从电表进来的电源配线，经过一颗无融丝电源总开关之后，拉到音响室的电源专线就可以从这里直接拉过去

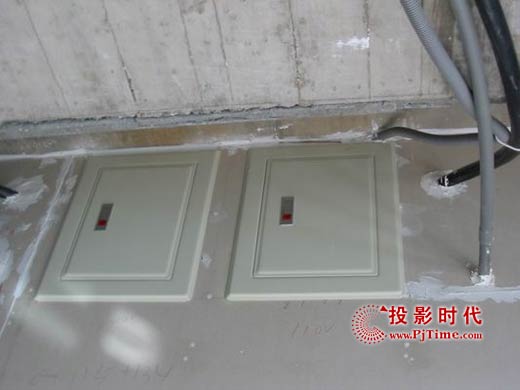

(2)、这二条 38mm 平方的电源专线拉到音响系统附近之后，设 2 个 (一个 110v, 一个 220v) 电源箱，内装 5 个无融丝电源开关 (台湾士林电机)

(3)、从音响室的电源箱拉 7 条 8 mm平方的太平洋电缆接上七组 HUBBELL电源插座

设备清单

家庭影院视听室

    通过以上的介绍，视听室的环境已基本布置完毕，下面将进入最重点的环节。首先介绐一下本视听室用到的设备。

设备清单一览：

投影机：马兰仕(Marantz) VP-12S2
屏  幕：请人制作的席白 92"(16:9)

DVD：Pioneer DV-S9
游戏机：X-BOX
BSD卫星接收器：Panasonic TU-MHD200
扩大机：Lexicon MC-12B

前置主喇叭：Dynaudio BM15A主动式喇叭
中置主喇叭：Dynaudio BM15A主动式喇叭
后置环绕喇叭：Dynaudio BM6A主动式喇叭
超低音：Dynaudio BX30A

--------------------------------

机  壳： silverstone LC03(no lcd)
cpu   ： AMD Athlon 64 3200+ (939)
主机板： ASUS A8N-E
硬  盘： EXCELSTOR 60G 液态轴承
显示卡：ATI PCIE X700 静音版
声  卡： Creative Audigy2 SPDIF output
RAM   ：1G
光  驱： Pioneer 121 (firmware 1.07)

投影机与投影屏幕

    家庭影院显示设备采用马兰士(Marantz)VP-12S2，DVI输入，吊投安装

    投影屏幕是请人自制的， 92" (16:9)

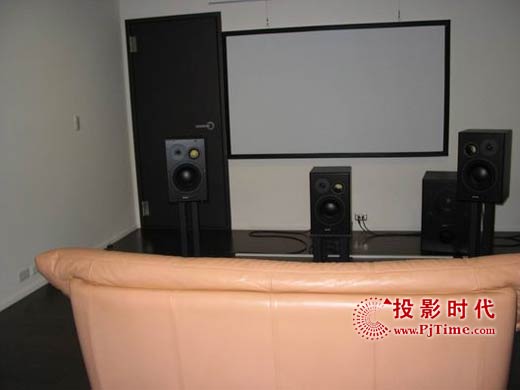

整体效果

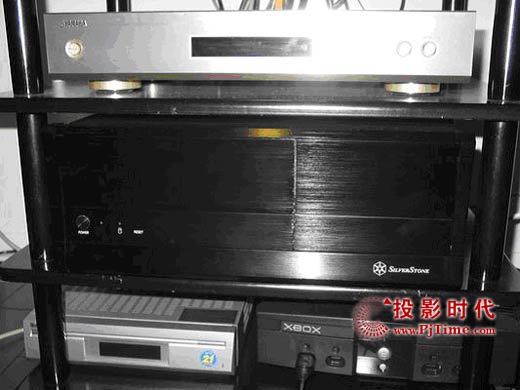

   AMD Athlon 64 3200+ (939) + 1G DDRAM + powercolor ATI PCIE X700 静音版 DVI output + Creative Audigy2 SPDIF output + 海韵 (seasonic) 430W power + silverstone case (no lcd)

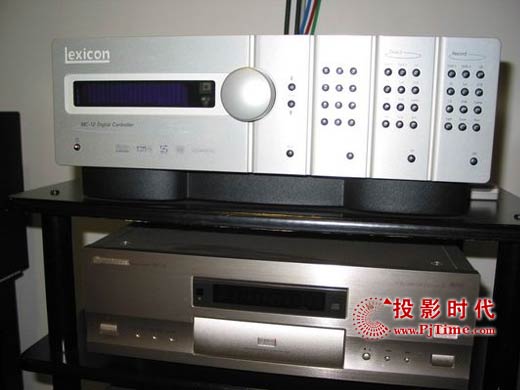

 Lexicon MC-12B

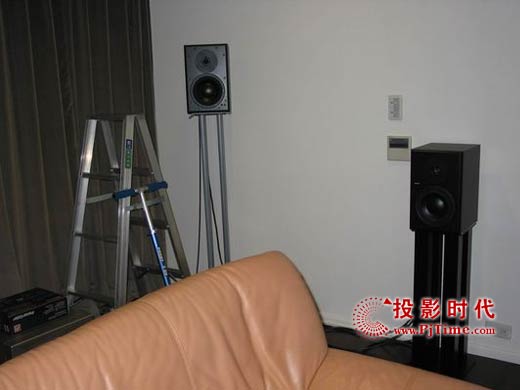

左侧左后环绕 BM6A

Dynaudio 主动式喇叭，唱作俱佳! BM15A 左中右，BX30A 重低音
