穷人也能享受大屏 网友DIY LED投影机

·LED投影机内部大拆解

内部大拆解

LED光源部分，用上了704粒5mm LED

密密麻麻的LED

光源离LED 14cm

其实12cm也可以

电路板

手工电钻的洞

　　电路板是我自已用喷墨式打印机印底片，用感光板晒, 再用蚀铜水蚀出来的。所有洞也是人手用电钻很辛苦弄出来的，很花时间，用了我10个多小时。电路板有两块，用两块的原因是散热用途。

散热风扇

散热板

　　电路板上除了LED脚的洞，还有很多散热用的洞，只要用一把风扇，就可以有效的把LED的热散走，保持LED在低温下工作，延长LED的寿命。

　　不要小看LED的耗电量，一粒LED 3V 15mA-25mA，~0.06W，如果是700粒的话那就有42W，大部分的电力会转化为热力，只有小部分会发光，不过总的说来LED光源的光能效率比其他光源要好。

自制LED投影机

DIY投影机效果图

    自制投影机的好处显而易见，不但省钱还可以获得制作过程中的成就感。之前我们介绍的几款自制投影机大多采用了金属卤灯作为光源，这样的做法虽然节省成本，但是比较费电而且这种灯泡的使用寿命不长。有更好的替代方法吗？LED光源是很多DIY发烧友都在尝试的一种方法。今天我们就介绍一位网友自制LED投影机的过程，有兴趣的朋友不妨来看看。

    还是先看看效果图：

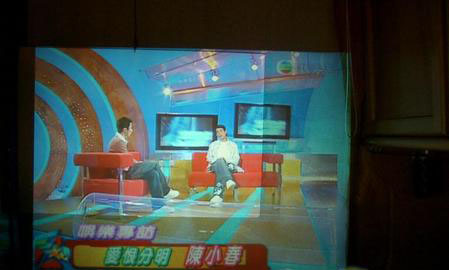

投影机看电视


没有投影用的幕布，只好用一张薄白布和一块硬卡纸做背幕

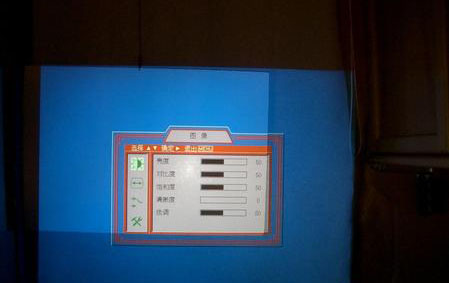

光分布很平均

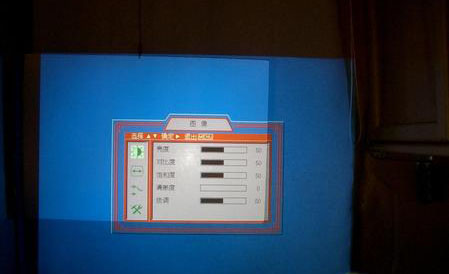

光分布很平均

只投影了50英寸的面积，亮度还可以接受
