曲折的革命道路 大尺寸液晶的未来之路

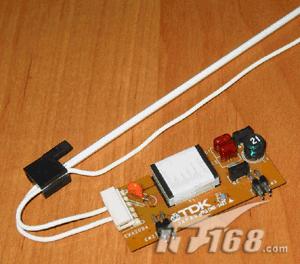

冷阴极萤光灯管（Cold Cathode Fluorescent Lamp；CCFL）

    CCFL的背光设计主要有两种：‘侧入式’与‘直落式’，不过侧入式因光导设计使得光折损率较高，进而让背光亮度受限，面板英寸数越大时亮度就越低，仅适合8英寸--15英寸的TFT LCD面板，也就是笔记本电脑、台式机等个人观赏之用，但阖家观赏的液晶电视属大尺寸，侧入式的亮度将难以满足，取而代之的是直落式。

    不过，前面说过的：‘越大英寸数的LCD，其背光模组所占的成本比重就越高……’，所指的正是直落式CCFL背光模组，根据统计，同样是使用直落式CCFL背光模组，在15英寸时背光模组仅占整体成本的23％，但是到30英寸时就增至37％，并且推算到57英寸时，背光模组所占的成本就会达到50％。

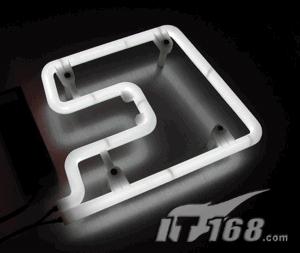

    CCFL的发光原理与日光灯、霓虹灯相同，并且光管部分可依据需求进行弯曲，然而用于大尺寸背光时多采行直型、U型、W型弯曲。

    所以，直落式CCFL背光仅适合用在30英寸左右的中型尺寸液晶电视，不适合用在更大面积的设计上。同时，CCFL是运用水银气体放电来产生照明，虽然目前欧盟订立的RoHS规范，只要对‘水银’剂量在标准以下仍可接受，但无人能保证日后可能将标准提高至零含量（完全不准使用），届时CCFL将无法使用，或必须改行无汞式CCFL。

    即便无汞式CCFL在技术上可行，但CCFL依旧是密闭光管性的气体放电式电子照明，光管对外力的抗受性有限，较大的冲撞将使光管破裂，使照明失效，相对的其他固体式电子照明（如LED）则无此顾虑。另外，由于直落式不需要用导光板，也较无光折损问题，所以也不需要增亮膜，特别是增亮膜属于少数业者的专利技术，价格昂贵，直落式可以省去导光板与增亮膜，此有助于成本降低。

    不过，直落式CCFL也有其缺点，为了提升画面亮度，必须增加光管数目，然而光管过密排置的结果将不利于散热，既然左右相间的距离空间缩减，只好从厚度层面来增加散热空间，然而厚度增加也等于部分抵损液晶电视的优点：轻薄。

    附带一提的是，在大英寸数的液晶电视上使用CCFL光管，光管的长度也必须因应英寸数增加而增长，然而较长的CCFL光管，其光管的中间位置与两端将容易产生亮度MURA与色MURA的问题，进而影响背光的光均性，为了持续保持光均，则必须用上扩散膜来强化光均度，但扩散膜也会带来光透率的折损，使亮度减低，亮度减低的结果只好以增加光管数的方式来补强，但就如前所述：增加光管将更难设计散热、增加背光模组的厚度，甚至是用电增加，根据了解，CCFL背光模组的用电已占液晶电视整体用电的90％之高。
