还不错-DIY投影机画面效果图鉴赏

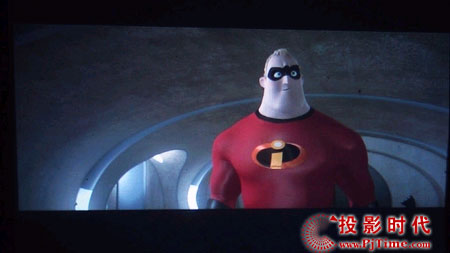

   自制投影机大功告成，下面就来看效果啦 开始测试,画面 60寸用相机的夜景模式拍摄(拍出来的画面比实际的画面亮一点)

从这张图片上来看，还不错

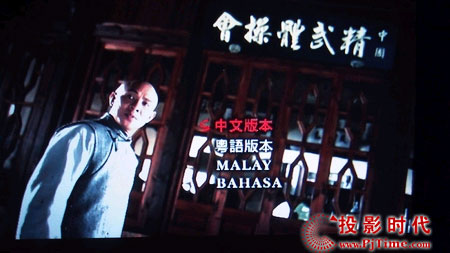

画面二

因为是单版式的，所以每个点都会看到RGB三种颜色（跟直视型显示器一样），此次DIY的投影是采用的3.5寸 640x480的显示板,最高也到640x480,虽然接电脑 XGA的分辨率的画面是会出来,不过字会变糊。另外采用这块显示有菜单可以选择,也可用遥控器选择,有VGA端子,S端子,VIDEO复合端子,再非VGA的模式下,还可调整颜色及色相及锐利度。

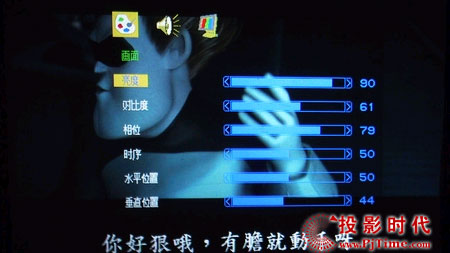

以下是VGA 模式的菜单内容：

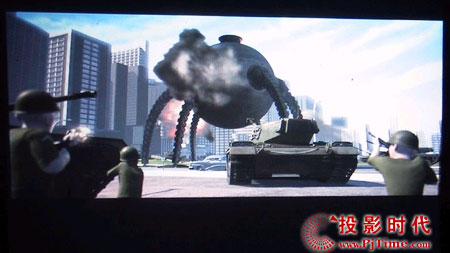

其实每一个场地及拍摄的标准都不一样,我是在全黑的环境下用夜景模式拍摄 50寸~60寸,使用水泥平光白墙壁,实际看的画面会比较暗一点,自己做投影机的好处,就是价格便宜,但做出来就是非常阳春,以这套 3.5寸的套件,定价为人民币1750元(不含运费)。

不过不建议买 3.5寸的,直接买 8.4寸 1024x768 的比较超值,面板越大,所需的光源越高,相对的对比及解析度就好很多,不过如能拿到 1280x800 的小尺寸面板,会适合看HDTV的电影使用。

自制投影机最大的难题的就是如何控制有效光源，这套3.5寸套件有一个问题,也就是面板是只有 3.5寸,但前后的放大透镜约有6寸~7寸,为了施工方便,所以只好将3.5寸的面板贴到6寸的压克力板上,其余都贴黑布挡掉光源,所以最好的方式是,液晶显示面板和放大透镜的面板一样大是最好,所以建议是使用 XGA 8.4寸的面板。

 另外要解决漏光的问题,但是漏光通常和散热是相反的,整台外壳做的越不漏光,光轴也很准,则一定不会有四边模糊,或光源不均匀的问题。

 好了DIY投影机大功告成,穷人也能享受投影了哈哈而且只花很少的钱。性价比很高啊不过要得到好的效果还要经过不断的调试和磨合 。
