投影机视频格式与传输接口的判断选择

    现在的视频格式越来越多，不少投影机厂家在宣传的时候都标有支持高清信号，有些产品特别是液晶电视都把支持高清作为一个重要的卖点，那么，现在到底有那些视频格式，其传输的一般接口是什么，我们在选择相关视频设备时，如何才能做出正确判断和选择？今天我做一个简单的介绍，如果有不足之处，请指教。

一、基本概念

　　我们在显示设备上看到的图像，其都是有连续快速出现的静止图像组成. 如我们显示器一般为60Hz，那么显示的画面就是由每秒60个静止画面来绘制出来的，因为人的眼睛反映有一个滞后的过程，所以没有看到其刷新的过程，但CRT显示器如果设置的频率不好，会看到闪烁的感觉，就是因为这个原因；每一个静止的图像又是由一些像素点组成的，如1024×768的分辨率，其是有水平方向每行1024个点，垂直方向768条线，共1024×768=786432个像素组成，我们看大屏幕的等离子电视就可以很清楚的看到一个一个小方形的点组成一个大的屏幕。

二、常用的视频格式

1、概述

　　常用的视频格式有两大类，一类是接显示器的，主要是电脑等带RGB接口的设备输出，其格式是通过分辨率和刷新频率来分的，如VGA*60表示640*480的分辨率，60HZ场频；一类是接电视等显示终端的，传统视频信号是按制式来分的，如：PAL、NTSC、SECAM，新的高清格式是按水平线数和涮新频率来划分的，如720P，表示1280*720的分辨率，60HZ，1080i50表示1920*1080的分辨率，50Hz隔行扫描。

2、各种格式的详细介绍

　　PAL：中国常用的视频格式，其采用50HZ扫描频率，垂直方向总的行数（通常所说的线数）为625行，可显示的为576行，水平和垂直方向显示内容为4：3的比例，在我国的DVD一般都可以输出PAL或NTSC制复合视频信号；作为电视格式时，根据其声音制式的不同，又可以分为PAL I、PAL D/K、 PAL B/G格式，我们在接收电视时，如果用PAL D/K接收PAL I时，会只能看到图象而没有声音。

　　NTSC：美国、韩国等国家使用的电视格式，很多DVD默认的输出格式，其垂直方向有效线数为480线，显示比例为4：3，其采用60HZ扫描频率。

　　480i ：主要是指以YCBCR方式来输出NTSC制视频信号的格式，其显示等特性和NTSC一样，只是传输方式不同。

　　576i ：主要是指以YCBCR方式来输出PAL制视频信号的格式，其显示等特性和NTSC一样，只是传输方式不同。

　　480P ：一般用来指以YPBPR方式输出NTSC制式视频信号的格式，其显示的线数等和NTSC一样，只不过其以逐行扫描的方式输出，扫描频率为60HZ；

　　576P：一般用来指以YPBPR方式输出PAL制式视频信号的格式，其显示的线数等和PAL一样，只不过其以逐行扫描的方式输出，扫描频率为50HZ；

　　720P：一种新的高清显示格式，其有效显示的分辨率为1280X720，其以逐行扫描的方式输出，扫描频率有50HZ和60HZ；

　　1080i：其可能将成为我们国家HDTV的显示格式，其分辨率为1920X1080，扫描频率分别为50HZ或60HZ，扫描方式为隔行；

　　1080P：是一种显示部件为了真正1：1还原显示高清信号而采用的一个真实分辨率，其可以把以1080i方式编制的高清信号，按1：1，不做任何缩放处理，直接显示完全。该分辨率将是将来高档视频显示设备的标准格式。其分辨率为1920X1080，逐行扫描。

　　VGA：早期的电脑显示器一个常用的一种格式，其分辨率为640X480，其VESA标准的扫描频率有60、72、75、85HZ四种；

　　SVGA：现在很多投影机的真实显示格式，其分辨率为800X600，其VESA标准的扫描频率有56、60、72、75、85HZ五种；

　　XGA：现在很多投影机的真实显示格式，也是现在大部分笔记本电脑和15寸液晶显示器的真实显示格式，其其分辨率为1024X768，其VESA标准的扫描频率有43Hz隔行、60、72、75、85HZ五种；

　　WXGA：该种格式不是VESA标准格式，只是因为一些厂家考虑到现象视频产品逐渐向16：9的格式过度，所以开始出现了这种格式，但因为不是VESA标准格式，所以起分辨率不是统一的，其比例也不是统一的，有16：9，也有15：9，如：现在32寸左右的液晶电视一般都是1280X768，等离子一般为1344X768，也有1280X720的，主要由显示部件的真实显示格式决定其分辨率。

　　SXGA：现在大多数17寸液晶显示器的真实格式，也有个别投影机现在也达到这个显示格式，其分辨率为1280X1024，VESA标准的扫描频率有60、75、85HZ三种；

　　UXGA：现在一些19寸液晶显示器的真实显示格式，其分辨率为1600X1200，VESA标准的扫描频率有60、65、70、75、85HZ五种；

　　WUXGA：为了适应视频16：9而产生的一种格式，现在还不属于VESA标准格式，现在公认的分辨率为1920X1200，现在个别高档的液晶电视产品可能采用了该种格式作为显示的真实格式，一般情况吓，比较少用。

3、不同格式在同一台显示设备上显示的原理

　　上面我们介绍了这么多显示格式，但我们现在很多投影机的真实分辨率只有800X600，却标有支持多种格式，其是如何显示的拉，我们在这里简单介绍一些，通过这些介绍，大家可以了解到其中的原理，对于我们选择投影机是有帮助的。

　　上图是一般视频设备的图像处理框图，我们现在以真实分辨率是800X600的液晶投影机来举例说明处理过程：

　　（1）其液晶投影片的真实显示模式是800X600，频率为60HZ；

　　（2）如输入的信号为VGA（640X480）72HZ，那么图像处理部分就要将输入的信号从640X480大小的画面拉伸为800X600，每个像素点的相关值按插补技术出来，并要把频率转化为60HZ；信号转化好后才输入给液晶投影片显示；

　　（3）如果输入的信号是XGA（1024X768）60HZ，那么图像处理部分就要将输入的信号从1024X768大小的画面压缩为800X600，每个像素点的相关值按插补技术出来，信号转化好后才输入给液晶投影片显示。如果用专业的测试画面测试的话，会看到有些点被去除掉的感觉。

　　从上面讲解，我们可以看出，无论输入的格式是什么样的，无论比真实分辨率是高还是低，最终都是以真实分辨率展示给我看的。

常用的接口

三、

　　主要的接口也是由两个方向发展来的，一类是PC的接口及其演变，如模拟RGB（通常说的VGA接口）、DVI（数字RGB）HDMI；另一类是电视类传统视听产品接口，如AV、S-VIDEO、电视天线、色差等。下面我们具体介绍一下各种接口：

1、电视天线接口

　　也称RF接口，其传输RF信号，包括了声音和图像。我想大家都在用有线电视，其它的我就不再详细介绍了。

2、AV接口

　　也称Cvbs(复合视频)接口或RCA接口，是最简单、最原始的视频接口，其接口包括一个信号和一个地，该条信号线中包括了图象的所有内容，有色度和亮度，其输入到接受设备中后，接受设备将在其中的复合视频分解成三原色，然后显示出来。该接口的传输介面是一根普通的视频线，请看下面左图，因为为了同时传输声音，一般把左右声道的接线也做在一起，所以大家一般见到的是下图样式的线，其中黄色的是视频信号，白色的为左声道音频，红色为右声道音频，大家在通过AV连接相关设备时，只要按相同颜色的端口和插座连接就行了。

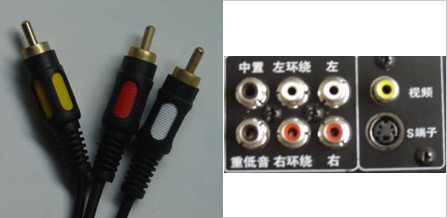

　　其优点：单独一个线，简单、常用，基本上所有的设备上都有该接口。其缺点：由于复合视频信号是将亮度信号和色度信号采用频谱间置方法复合在一起，导致亮色串扰、清晰度降低等问题。下面左图是线材图，右边是DVD的背后端子图，

3、Y/C接口

　　也称S-VIDEO接口或S端子，是为了克服AV接口的传输方式出现亮色串扰、清晰度降低等问题，随着摄影机、S-VHS录像机的发展，出现的。其传输信号时，把亮度和色度分别传输，即通过两条信号线和两个地构成其传输接口。该接口的传输介面是一根普通的S端子线，如下面左图所示。S端子连接比较简单，其接口和其他的都不同。

　　其优点：比AV接口效果好，接口也特殊，不会接错。其缺点：有些设备没有该接口，加上一般设备原厂提供的配件中都没有S端子线，因为如果提供S端子线，可能要增加成本，所以一般人也没有使用。

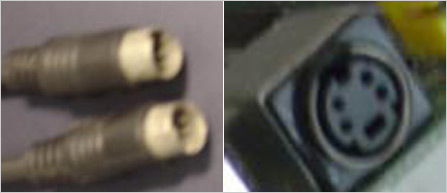

　　建议：如果大家使用的设备上有S端子和AV，但没有色差接口的情况下，请大家自己去买S端子线，使用S端子连接，效果会好很多。下面左图是线材图，右边是S端子图，

4、色差接口

　　通过S端子传输的视频信号已经很好了，但随着一些AV玩家和消费者对图像效果的要求的不断提高，因此各个厂家有，开发了新的视频接口，如欧洲厂家统一使用的SCART接口，其传输的是RGB三原色信号，日本厂家发展了D端子，传输的是色差信号，美国则在原使用一个RCA接口的基础上，开发使用3个RCA接口来传输色差信号，3RCA的方式现在成为除了欧洲和日本以外其他地区一种标准接口。另我国厂商则在较高档的逐行DVD机装备了VGA输出接口。实际上在DVD机上装备VGA接口在美国是违反版权保护法的，因为现在在VGA接口上还没有版权保护措施，因此不允许使用VGA接口输出高质量的视频信号。这也就是为什么我们在SONY、飞利浦等进口机器上看不到VGA接口的原因。

　　色差接口根据其传输的信号是隔行还是逐行，又分别称为YCbCr和YPbPr ,其传输媒介是一根带三组RCA头，颜色分别是红、绿、蓝的视频线，其中绿传输的是Y信号，蓝是Cb或Pb信号，红是Cr或Pb信号。其中YcbCr传输普通的标清信号，而YPbPr是传输高清信号的，其是高清信号的标准接口，数字电视机顶盒重要的接口。连接两个设备时，只需要按相同颜色连接就可以了。

    其优点：现在流行的三种视频传输方式中，图象效果最好。

　　其缺点：因为其三个端口，所以有些小的设备，因为大小的考虑，不会做该接口，同时一些厂家原配附件中也少有该连接线，所以流行程度不如AV。

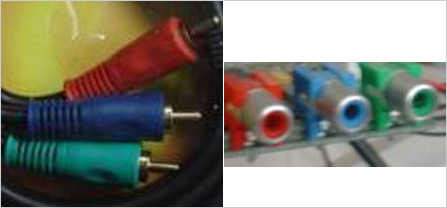

　　建议：如果视频设备有该接口，连接时，我们要首先考虑采用这种连接方式。下面左图是线材图，右边是色差接口图，
