    1.16. 视频处理与传输带宽的设计建议

    带宽是信号在没有产生严重扭曲或损失传输时，需要的频率总范围。常用单位是KHz或MHz，如右图是模拟音频信号的频响范围20Hz~20KHz，通过计算可以得出模拟音频信号的带宽至少是19.98KHz。但是在音响行业一般会以【频率响应范围】来描述，比如说某某功放的频率响应范围是20Hz~20KHz@±1dB。

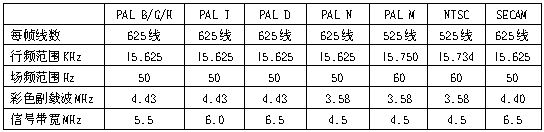

    复合视频信号根据制式的不同，信号的带宽也有一点差异，见下表：

    我们设计复合视频矩阵的带宽为150MHz（-3dB，满负载）。

    计算机视频信号的带宽没有统一的国际标准，根据美国Extron公司的推荐经验，可以通过如下公式进行简易计算：

    视频带宽=【（像素点×场频）/2】×3
    比如：已知XGA的像素点约786万（1024×768），场频是60Hz，代入公式可以得到：
【（1024×768×60）/2】×3≈70.8MHz

    知道了一个信号的带宽（复合视频或者计算机视频），如何决定矩阵的带宽？根据美国Extron公司的推荐经验，选择矩阵或其它的视频处理器材（如接口、扫描器等）的带宽最好是信号源带宽的2~3倍，同时，还应该注意所选择的器材带宽是否是在【满负载】的状态测试。

    视频系统中任何一个环节的周边设备（如电脑接口、选择切换器、信号处理器、矩阵切换器、分配放大器、传输线缆等）带宽不够，都会引起画面的模糊不清。标书的设计带宽指标为【200MHz，-3dB满载】，最高分辨率推荐不高于1400×1050，显然不太适应目前高速发展的电脑显卡分辨率， 所以我们设计RGBHV视频矩阵的带宽为300MHz（-3dB，满负载），可以满足高达U-XGA（1600×1200）信号带宽的传输需求，优于标书的设计指标【200MHz，-3dB满载】。
