数字显示设备接口:S-VIDEO/色差介绍

来源:投影时代 更新日期:2006-06-20 作者:佚名

    D-sub 15pin (俗称VGA接口)

    D-sub 是一般计算机VGA卡最常见的接口,接口采用非对称分布的15pin 连接方式,其工作原理是将显存内以数字格式存储的影像信号在RAMDAC 里经过模拟变调成模拟高频信号,然后再输出到数字显示设备成像,这样VGA信号在输入端( 数字显示设备内) ,就不必像其它视频信号那样还要经过矩阵译码电路的换算。从前面的视频成像原理可知VGA的视频传输过程较为简单,所以VGA 接口拥有许多的优点,如无串扰无电路合成分离损耗等。

    VGA传输信号以计算机影像信号为主,VGA接口里包含了I2C总线,因此主机和显示设备之间可以协商并自动确定使用最佳显示格式,实现[ 随插即用 ],但由于使用混合视频信号,因此在之后衍生了许多分离式接口如3RCA或DVI等。 许多液晶投影机也支持由色差端子转接至D-sub 15pin 这样的影像输入

    S端子 (Separate Video)

    Separate Video也有人称为 SUPER VIDEO,但正确的称法为Separate Video 也就是分离式影像端子输入,会称为SUPER VIDEO可能是S-Video是 随着S-VHS录像机而发展起来的有关。S端子是一种五芯接口的超级视讯端子,由视讯亮度讯号(Y)和视讯色度讯号(C)和一路公共屏蔽地线组成。它将亮度和色度分离输出,避免了混合视讯讯号输出时亮度和色度的相互干扰。

    1RCA 相比由于它不再进行Y/C混合传输因此也就无需再进行亮色分离和译码工作,而且使用各自独立的传输信道在很大程度上避免了视频设备内信号串扰而产生的影像失真,极大地提高了 影像的清晰度,但S-Video 仍要将两路色差信号(Cr Cb)混合为一路色度信号C,进行传输然后再在显示设备内译码为Cb 和Cr 进行处理,这样多少仍会带来一定信号损失而产生失真,但相当细微。S端子的视讯分辨率高于1RCA 端子。S端子传输的视频信号保真度比V端子的更高,用S端子连接到的视频设备下,其 分辨率可达400-500条,影响品质与3RCA(分量色差端子)相当,传输距离可达3-5M。

    1RCA (俗称影像梅花端子 或V端子/AV端子)

    通常为黄色,采用模拟混合视频信号

    V端子是Video(视频)端子的简称,它是声/画分离的视频端子,只管影像信号的传输,而音频信号通过另外的端子连接。最常见的是被称作AV端子的接口组,它是由三个独立的RCA插头(又叫 梅花接口RCA端子)组成的,其中的V接口连接混合视频信号,为黄色插口;L接口连接左声道声音信号信号,为白色插口;R接口连接右声道声音信号,为红色插口。这种 混合视频信号没有经过RF射频信号那些调制、放大、检波、解调等过程,信号保真度相对较中等,使用线材对影像品质影响大,分辨率一般可达350-450条, 不过由于为模拟接口使用于数字的平面显示设备,多了模拟转数字的过程会损失不少S/N比,所以一般数字的平面显示设备比较不建议使用。

    2RCA(俗称声音梅花端子)

    通常为红白两色(白色为左声道/红色为右声道),只传送声音

    3RCA(又称分量色差端子 YUV YCbCr Y/B-Y/B-Y )

    3RCA它是在S端子的基础上,将色度讯号分离,相当于YUV三个讯号,其分辨率可达到600线以上。不过由于分量色差端子成本很高 。也就是常见的YCbCr(或写成YPbPr)输入电视类产品现在都是靠色差输入来提高输入讯号品质,而且透过色差端子,可以输入多种等级讯号,从最基本的480i到倍频扫描的480p,甚至720p、1080i等等,都是要透过色差输入才有办法将讯号传送到电视当中。

    它通常采用YPbPr 和YCbCr两种标识,前者表示逐行扫描色差输出,后者表示隔行扫描色差输出。由上述关系可知,我们只需知道Y Cr Cb的值就能够得到G 的值( 即第四个等式不是必要的),所以在视频输出和颜色处理过程中就统一忽略绿色差Cg 而只保留Y Cr Cb ,这便是色差输出的基本定义。

    作为S-Video的进阶产品色差输出将S-Video传输的色度信号C分解为色差Cr和Cb,这样就避免了两路色差混合译码并再次分离的过程,也保持了色度信道的最大带宽,只需要经过反矩阵译码电路就可以还原为RGB三原色信号而成像,这就最大限度地缩短了视频源到显示器成像之间的视频信号信道,避免了因繁琐的传输过程所带来的 影像失真,所以色差输出的接口方式是目前模拟的各种视频输出接口中最好的一种。

    还有一种三基色BNC端子( 或称RGB端子),BNC端子这种是很容易与一般色差端子混淆,三基色RGB端子的情况比分量色差端子要复杂些。因为它既有模拟的,又有数字的;有三个接头、4/5个接头、也有6/8个接头,甚至十个接头。

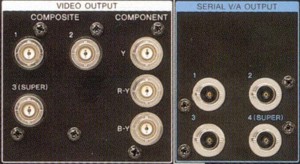

    BNC 端子还有许多种类,常见的有:

    3RCA三基色RGB端子(三个端子),是比分量色差端子效果好的连接端子。在播放机中直接将影像信号转化为独立的RGB三种基色,并直接通过RGB端子输入电视机或显示器中作为显像管的激发信号。由于省去了许多转换,处理电路连接格式的转化,可以令 影像得到比分量色差连接格式更高的保真度,获得最佳的影像效果。

    5RCA(Red/Green/Blue/H-sync/V-sync),用5个BNC端子接收红、绿、蓝、水准同步和垂直同步信号。由R、G、B三原色信号及行同步、场同步五个独立信号接头组成。主要用于连接工作站等对扫描频率要求很高的系统。通常用于工作站和同轴电缆连接的连接器,标准专业视频设备输入、输出埠。

    还由其它包含HD SDI / SDI等等,其中HD SDI的频宽甚至高达1.485Gbit/Sec,且大部分的BNC端子都具有传授HDTV的能力,还支持至最高阶的1080/60(59.94i),BNC接头可以隔绝视频输入信号,使信号相互间干扰减少,且信号频宽较普通D-SUB大,可达到最佳信号响应效果。BNC接头拥有相当好的抗干扰的能力,专业的机种甚至可将数字信号可传送至150/300M以上,模拟可传送300M以上。
