从数据到信息，巴可成就数据可视化之美

—巴可“沙特阿美”应用案例分析

   石油统治世界，知识助其成功。沙特阿美（沙特阿拉伯国家石油公司）是全球最大的原油生产商，如果油泵出问题，这个石油巨头每秒钟实际损失将高达数百万美元，因此沙特阿美必需确保油泵永不停顿地向世界各地输送“石油黑金”。于是，沙特阿美运营集团构想伟大愿景：监控整个流程。

    2005 年 12 月，沙特阿美 OSPAS 运营中心总裁兼 CEO 阿布杜拉•S•朱马赫 (Abdallah S. Jum’ah) 引入大型实时数据屏幕墙，从而开启运营中心新时代。超大曲面屏幕墙蔚蔚壮观，长 67 米高 3 米，分为五大显示区，每个显示区代表公司的一大主营业务：

1、炼制产品网络

2、终端规划与调度

3、原油网络

4、天然气与 NGL 网络

5、配电

     运营中心 (OCC) 是沙特阿美石油供应规划与调度 (OSPAS) 事业部的一部分。OSPAC 经理阿达尔•H•艾•德萨雷 (Adel H. Al-Dossary) 表示，“OSPAC 是管理并优化石油化工系统产量和储量的中央规划部门，确保在正确时间正确地点向客户提供高品质产品，实现沙特阿美净收益最大化。”

1、210 平方米背投

2、196,608,000 离散全彩像素

3、3,000 多个实时数据点

4、50 x 3 OVERVIEW cDR+ 67-DL 模块

5、50 x TRANSFORM A18

6、APOLLO 管理软件


原有显示系统由平铺图板（带 LED 输出读数）构成



卓越与可靠性的完美体现

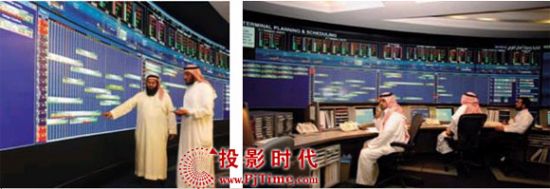

    全新 OCC 屏幕墙是沙特阿美业务运营的神经中枢，实时显示各项运营情况。简而言之，其整合公司的各项主营业务活动，涉及石油、天然气、运输、管道和炼制等。

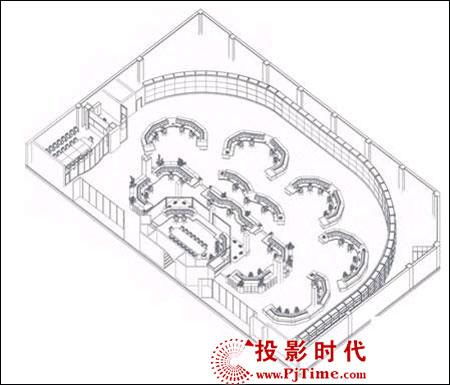

现场效果图


    朱玛赫称，OSPAC 系统是沙特阿美的骄傲，“它是公司价值观卓越与可靠性的完美体现。”同时他表示“该项目是公司持之以恒实现业界最佳绩效的重大举措，这将为联合王国以及其他国家的客户提供无与伦比的高可靠性产品。”

    该屏幕墙在石油化工和电力行业独占鳌头。PMT 资深项目工程师沙尔赫•艾•沙汉 (Saleh Al-Saikhan) 表示，“图板信息全球显示，轻松查看，我们在问题恶化之前便可实时掌握情况，也有助于油田出现紧急情况时快速获取关键信息。”屏幕墙上显示的图像与控制计算机显示器上的图像完全一致。操作员可切换多个显示屏，每个屏幕均可提供更多有用信息。“现在，在工作中不懈努力掌握并运用未来科技，OCC 运营前景因此而更加光明。”

     屏幕墙还可显示多个系统（例如电子地图、测绘管理系统、实时控制系统，以及其他直播视频，比如油气井监控摄像头）传来的信息。醒目的标志和颜色清晰地呈现炼制、运输以及石油和天然气加工之间的相互关系。有了这一灵活性，控制中心可密切监控沙特阿美石油化工控制链的每项活动，数千个远程终端监控石油化工活动并将数据传至 OCC。另外，OCC 工作人员与油气井、炼制厂、油气分离站 (GOSP) 终端以及其他地方一直保持联系。

     沙特阿美选中Barco 及其吉达本地合伙伙伴沙米尔摄影产品公司实施全新可视化工具系统。选中Barco 的原因在于，公司深厚的可视化技术根基、骄人的大型项目实施经验，以及沙米尔在联合王国本地的卓越表现。

挑战

     沙特阿美寻求的可视化合作伙伴，需在不碰现有自动化软件的情况下，助其改进可视化工具系统，然后尽可能地集成其他系统，提高控制室内不同操作员的环境观察能力。主要面临三个方面的挑战。第一、在物理层面上，从地面到屋顶、从墙到墙，曲面部署无缝显示屏幕墙，210 多平方米的屏幕墙需要以最可靠的方式 24 x 7（每天 24 小时、每周 7 天）运行。第二、屏幕墙有超过 196.5 百万的离散像素，需以正确可控的方式加以驱动。第三、屏幕墙上的内容，这是最后一个挑战。需在聚合各种旧有系统的单个流程视图中，显示数百个实时数据点和整合视频，这些旧有系统覆盖并动态显示数百个数据点。

    实际上，在现有控制室内部署 50 x 3 无缝屏幕墙并非易事，因为控制室一直处于运营之中。这个大型屏幕墙包括 150 个 SXGA 分辨率 OverView cDR67-DL 模块，划分为五个逻辑显示区。从左至右如下排列：配电 8 x 3 矩阵、原油网络 13 x 3 矩阵、天然气与 NLG 网络 13 x 3、终端规划与调度 8 x 3 以及炼制产品网络 8 x 3。每个逻辑区都显示不同的图像应用，由独立的巴可 Barco 图形控制器驱动，图形控制器包括 TRANSFORM A（带 Raid 5）和 OMNIBUS（每个图形控制器带 2 个 Quad 视频卡和 2 个双 RG 插入卡）。

    沙特阿美寻求方法，为控制室内不同运营业务创建统一的通用视图，改善可视化系统的外观和人类工程学。巴可 Barco 还借此机会提高运行和显示这些应用所需的实时处理效率。巴可 Barco 创建屏幕墙管理软件 APOLLO 扩展系统，该应用生成覆盖整个超大屏幕的聚合视图并向操作员提供概要图，他们需要通过概要图进行局部放大（例如油阀或油泵）。Barco 系统提供纯监控功能，利用 API 和单独的图形卡 (SVG) 显示 SCADA、DCS 以及历史数据库中传来的运营状态和数据。借助为沙特阿美创建的可视化工具系统，旧有自动化系统客户可在单个视图中（而非在标配屏幕或甚至多个屏幕窗口）整合原有系统。整个三张地图实时显示 3,000 多个数据点，向操作员提供实际的流程状态。

关于沙特阿美

  沙特阿美为全球综合性石油企业，集石油勘探开采、生产、炼制、分配、运输和营销为一体，并已成为全球石油储量、石油产量、石油加工能力、石油出口量和天然气 (NGL) 出口量的世界第一。同时也是世界最大陆上油田（沙特阿拉伯东部省盖瓦尔油田）的开采商和生产商；世界最大海洋油田（阿拉伯海湾萨凡尼亚油田）的开采商和生产商。其员工人数约 54,000 人，其中 85% 为阿拉伯人，总部位于沙特阿拉伯达兰市。目前，其天然气储量位居世界第四大（234.5 万亿立方英尺，截止 2003 年底)；炼油产能位居世界第八（3.4 百万 bpd），拥有并运营世界第二大油轮船队。

根据美国《石油情报周刊》OSPAS 项目综合排名，连续 16 年世界最大石油公司。
