快思聪媒体管理系列产品MediaManager应用方案

一、媒体管理系列

    快思聪的MediaManagerTM(媒体管理系列产品)真正将AV设备控制、灵活管理、便捷安装、经济配线、高质信号切换与传输技术整合到一个产品系列中。

    快思聪革新型QuckManagerTM传输技术，是媒体整合产品线的核心，将智能墙面/桌面媒体集中到一体化、轻巧的以太网控制系统中。MediaManagerTM (媒体管理系列)包括内置的切换、混音及功放，可以直接连接到局域网，通过快思聪的RoomViewTM管理软件，提供灵活的控制。

    设计针对需求，从单个房间到校园范围的AV房间网络，MediaManagerTM (媒体管理系列)完全可升级，适合新建系统或现有基础上需要更新的系统。无论系统设计要求是通过传统的信号传输技术，即用同轴电缆传输和切换的信号管理还没寄是先进的CAT5/UTP信号传输技术，Crestron媒体管理产品家族都提供完善的解决方案。

二、媒体管理是什么

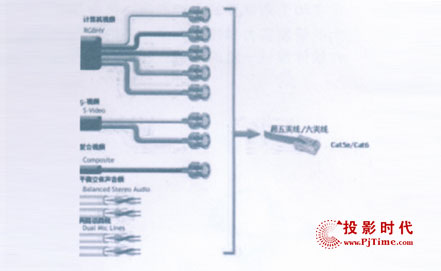

    通过使用QuickManagerTM传输系统，MediaManagerTM (媒体管理系列)简化了控制和安装的过程，QuickManagerTM系统是一种革新型的信号管理和传输方案，它通过超五类双绞线，将传输计算机视频信号(RGBHV)、视频信号民(复合及S-video)及音频(2路编程音频及2路扬声器音频)的功能集中在一起。相对于通过同轴电缆传输的传统方式，使用QuickManagerTM可以大节省安装和线缆成本，这种方式把8条视频线和4对音频线整合到1条单独的超五类双绞线中!

    将Cresnet和超五类双绞线组成一条单独、灵活的QuickManagerTM线缆，可以连接到任何QuickManagerTM墙成/桌面媒体上。通过QuickManagerTM和快思聪控制处理，实现无缝媒体传输和控制，可以建立完整的多媒体网络系统。

三、QuickManagerTM传输

    理解媒体管理(MediaManagerTM)，首先要了解Crestron的新开发的创造性的QuickManagerTM传输系统。QuickManagerTM用到Crestron为媒体管理产品线开发的所具有的数码转换技术。

    使用QuickManagerTM传输系统的Crestron产品，能够通过CAT5/UTP线发送或接收QuickManagerTM信号。相对于通过同轴电缆传输的传统方式，QuickManagerTM可以大大节省安装和线缆成本，这种方式把8条视频线和4对音频线整合到1条单独的超五类双绞线(CAT5e)。

    QuickManagerTM端口通过CAT5/UTP线简单安装，能够同时处理计算机、视频和音频信号。媒体管理是面临今天专门为低造价的控制、布线、切换、用现有的和新的系统来管理之AV会议场所的挑战专门开发的，它以标准化界面以及管理工具相支持，满足各种设计领域。当系统变得很复杂，一些紧凑的系统受控制局限性约束，因为媒体管理产品线兼容 SIMPL+TMWindowsR,包括内含的Cresnet,使得任何编程人员完全惬意地增加最重要功能。

四、DHCP和网络安全

    所有的快思聪2系列以太网控制系统，包括媒体管理系列产品，可以为DHCP(动态主机控制协议和DHS域名系统)提供内置支持，很容易集成到大企业或校园网中。DHCP能够在组织网络中自动分配IP地址，这样一来，每当网络中有新设备增加或位置有改变时，网络管理员无需每次都用手动配置IP地址。

    DHCP与DNS设备整合在一起，可允许控制系统拥有容易识别的主机名称，以便自动译为数字IP地址。

    支持DHCP只是在网络中运行系统的挑战之一，DHCP技术可以将控制系统轻松整合到庞大的网络中，并确保数据的安全性。现在大部分AV控制系统都安装在开放式的、安全性较低的网络系统中，从世界各地的电脑黑客和其它怀有恶意的用户有机会损害或破坏系统的正常运行。现在的控制技术比以前更加注重网络传输完整性的需求。

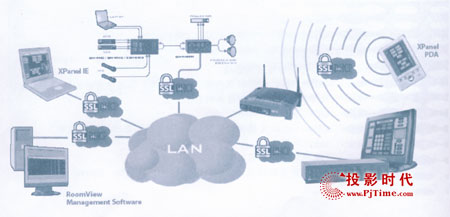

    快思聪2系列系统和SSL-快思聪2系列以太网控制系统是AV行业首次支持内置SSL(Secure SocketsLayer)加密套接字协议层，它是业内的安全保护标准，可以保护敏感的网络数据。快思聪控制系统允许网络用户建立SSL连接，从本质上解决了互联网及其它TCP/IP网络通讯的问题。通过SSL的动用，用户可以确信知道通过e-ControlR2连接到控制系统是安全可靠的。

    SSL通过建立一个临时的共享“密码”，传输终端的设备可以编码和解码。在传输者和接收者之间的任何人，均无法破解SSL传输密码。SSL使用许可证来验证设备、浏览器和服务器是否安全，就像司机驾驶执照一样，需要出示以便识别。此外，所有通过加密SSL连接器的数据，通过机械保护来检测篡改，也就是说，可以自动检查数据是否被修改或更改。

    通过快思聪功能强大的软件套装，包括RoomViewTM管理软件全套e-ControlR2技术(XpanelIE,Xpanel.EXE,Xpanel PDA)，所有的2系列系统都可以提供安全通信。

五、系统概述

    参考用户的需求，QM-RMCRX+MC2E是一个对这个系统的很好的解决方案。QM-RMCRX既是一个基于快思聪QuickManagerTM技术的接收器，又能连接任何的控制主机同时它还被设计成用于为本地的投影机及显示设备提供控制和信号管理。

    额外价值
    ◇ 通过CAT5e能十分容易的布线及传输显示信号
    ◇ 通过监视传感器及压力析可以检测到访问房间的情况监视设备的安全以防设备的丢失
    ◇ 远程锁定投影机或是显示设备的控制而避免必要的使用即
    ◇ 插即用的特性。所有MediaManagerTM的面板内置了同步视频传感功能，快思聪的主机能检测到信号的接入然后自动的完成相关的操作。例如：当AV或计算机信号插入到MediaManagerTM的面板上并且有本地/远程控制显示/切换信息给出后，AV矩阵将自动的切换到输出到连接在投影机的接口上。如检测到信号没有接入时，投影机会自动关机从而降低投影机的损耗。
    ◇ 提供麦克混音功能
    ◇ 提供一个带有幻象电源供电的麦克输入

六、房间相关设备
    ◇ 单台投影机或等离子屏
    ◇ 一般的AV设备
    ◇ VGA信号输入
    ◇ 麦克输入
    ◇ 墙面板接口
    ◇ 桌面接口
    ◇ 演讲台上的连接器连接到墙面面板
    ◇ 现在的以太网

七、用户的需求
    ◇ 控制投影机/等离子屏电源的开关
    ◇ 控制投影机/等离子屏AV/PC信号源的切换
    ◇ 系统能够监视投影机灯泡寿命。如果灯泡借接近使用极限，系统会在灯泡烧坏之前报警
    ◇ 监视系统动作状态，比如系统电源和A/V设备的开/关状态
    ◇ 在计算机上使用简单的控制界面操作
    ◇ 使用简单的操作流程可控制手提式的显示装置(膝上型电脑，数字化视频光等。)
    ◇ 墙体及演讲台上有可连接的面板
    ◇ 十分容易的展示一些便携式设备(笔记本电脑，DVD等)
    ◇ 本地和远程的显示设备/切换器的控制及本地AV设备的控制(VCR，DVD)
    ◇ 低成本

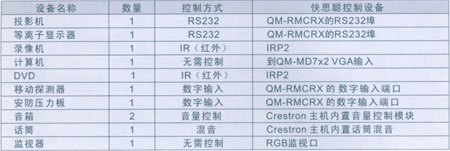

    设备清单：

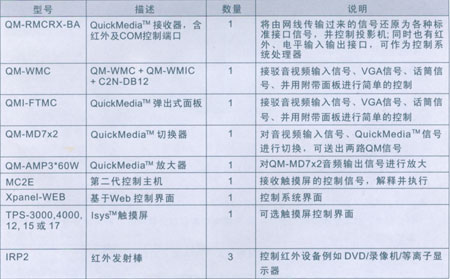

八、产品清单

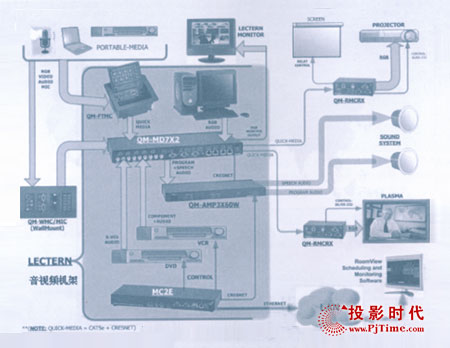

九、系统示意图
