竞业达网合一多媒体中控教室应用方案

项目概况
　　
　　上海大学附属中学是新建市级高级中学，占地面积180亩，校园总建筑面积57,000平方米；规划建设42个教学班，学生近2000名，教职工250名。学校位于宝山区，其中教学区由综合楼、实验楼（一）（二）、普通教学楼（一）（二）、选修教学楼、报告厅、电化教育楼和艺术楼等组成；生活区由学生宿舍、教师宿舍、食堂和体育馆等组成。

　　上大附中校园网的建设要求在先进的计算机网络基础上，将音视频传输系统集成到同一个千兆以太网。校园网工程应遵循网络系统的先进性、成熟性与易管理性、可靠性与安全性以及经济性的建设原则。此外，学校还提出了公共广播、有线电视系统的需求。

方案设计

　　针对校方对基础网络以及音视频教学的需求，本系统在基于宽带以太网实现视音频传输的构架上，充分体现了将计算机局域网、校园双向电视网和智能校园广播网三网合一的特点。校园网的整体结构采用千兆主干，百兆交换到桌面的全星型结构；主干连接采用千兆多模光纤，桌面连接采用超五类非屏蔽双绞线；在传输带宽上满足有效传递语音、图形、图像（如VOD点播）等多种媒体信息的功能。

方案特色：

    1. 全数字、三网合一

    上大附中校园网是一个建立在标准快速以太网基础上，符合标准TCP/IP协议的全数字的计算机局域网、双向交互电视网、智能校园广播网三网合一的综合多媒体校园网。

    2. 高质量、全实时的数字视频编解码及网络传输

    针对上大附中我们采用的是基于MPEG2（3M-6M）的码流视频格式，图像质量满足数字电视广播级标准。
视频编码、传输、解码延迟≤0.5s，对于实现双向控制电视教学和现场示范教学直播的控制功能，是可以满足要求的。

    3. 全硬件、自适应、免维护

    系统中的编码器、教室终端设备均为全硬件结构，内嵌式操作系统，因此系统具有自适应和免维护的特点。

    4. 面向应用、面向教学的功能设计

    系统设计在满足技术先进性的同时，坚持面向应用、面向教学的功能设计原则。教室智能终端能够接驳TV、数字投影机、有源音箱、麦克风、实物展示台、CCD摄像头、红外报警器等教学设备，并可实现有线电视、双向电视教学、VOD点播、课件点播、教学评估、图文电视、有线广播等功能。另外，智能终端具备的交互式图文界面功能也使网络环境下现代教学手段操作家电化。

    5. 独具特色的视音频系统网管功能

    系统采用自行开发，独具特色的集中网管，对系统内的视音频设备、编码器、教室智能终端等设备进行智能化动态配置与管理；同时可对IP地址进行智能动态分配。
方案实现的功能包括：

1．智能化电视广播
2．双向交互电视教学
3．VOD视频课件点播
4．AOD音频课件点播
5．多媒体课件点播及计算机辅助教学
6．上网浏览
7．教学评估、示范教学
8．智能化的全数字校园有线广播
9．OSD，画中画功能
10.多种设备接入，高分辨率输出

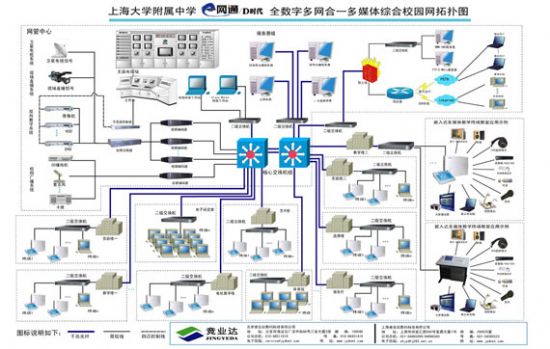

拓扑结构
