GQY 80英寸智能双灯SXGA+拼接屏显示系统

    在日前举行的2006 ISC展览会上，GQY展示了一款80英寸智能双灯SXGA＋高分辨率大屏幕显示系统，该系统融合了GQY从投影机引擎、投影屏幕、图像处理器、到系统软件等的最新开发技术。

    GQY 80英寸智能双灯SXGA+大屏幕显示系统是为了更好地满足了高端客户的需要而推出的，该投影单元具备大面积、高分辨率、高亮度、高对比度、高均匀性等特点。智能双灯既可实现双灯同时工作，也可实现单灯智能备份功能，结合GQY独有的IPAL内置图像处理技术，使系统具有极高的可靠性和稳定性。配合超宽带总线IPW6500网络图像处理器完美处理目前所有的信号源，GQY开发的网络图像处理技术及WEB管理软件使用户对大屏幕的操作更加得心应手。

　　GQY大屏幕显示系统简介：

    GQY大屏幕显示系统＝优质的硬件系统＋一流的拼接工艺＋强大的系统软件

  　投影机特点

　　全新推出的80英寸智能双灯SXGA＋高分辨率大屏幕显示系统，采用了GQY DDSP-80 DLP投影机，该投影机具有以下特点：

    （1）采用TI最新的0.95" SXGA+（1400X1050）DMD芯片，该芯片采用DarkChip2和DynamicBlack技术，有效提高了对比度，增加了色彩深度和图像锐度。该款投影机实测对比度可达2000：1；

    （2）采用优质短焦镜头，使整个拼接更加精确无误；

    （3）智能双灯系统既可实现双灯同时工作，也可实现单灯智能备份功能。在单灯工作模式下若工作灯泡故障则后备灯泡立即启动，在很大程度上提高了投影单元的稳定性及可靠性；

    （4）物理显示分辨率为1400×1050，工作分辨率可达1920×1200，像数采样频率最高可达 250MHz；

    （5）双灯模式工作时最大光输出亮度为1250ANSI流明，单灯时最大光输出亮度为850ANSI流明。光源寿命大于6000小时，亮度均匀性≥95％；

    （6）灯泡智能化控制管理：灯泡输出功率100瓦到120瓦连续可调，具有自动补偿灯泡亮度衰减的功能，使大屏幕显示效果在较长时间内保持良好的一致性。投影机具备灯泡用时统计功能，通过控制软件使用户随时了解当前灯泡使用情况；

    （7）色彩灰度等级达10bit/色，彩色种类达到1G；

    （8）投影机具有专用调整电路，包括对比度，亮度调整电路、色彩补偿电路、RGB三原色调整电路、亮暗平衡调整电路、以及光源的色彩伽玛矫正，色温的选择等，RGB三基色调节精度高达14bit，结合功能强大全面的专用控制软件，能确保整屏的亮度、色彩、对比度一致；

    （9）内置图像处理功能：通过投影机内置图像处理模块，不需任何外置图像处理设备便可对图像进行任意倍数的放大和定位选择显示，直接显示高质量的计算机图形或视频图像；

    （10）信号自动识别与显示：能够自动识别和高质量显示所输入的任何一种视频/计算机信号，并且根据信号的不同分辨率、刷新频率，制式等信息，自动调整多屏拼接参数，完成画面的正确拼接，无需用户设置；

    （11）视频图像增强（VE）技术：利用卷积运算将视频信号转换成高分辨率显示，使图像画面更清晰稳定，图像对比度、色彩度、层次感、轮廓性更趋理想；

    （12）具有完善的自检功能：投影机不仅能通过面板显示对投影机主要部件进行故障告警，同时也能通过系统控制软件随时让用户了解投影机的使用情况。

    屏幕特点

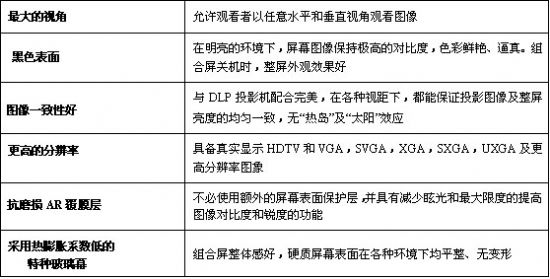

    80英寸智能双灯SXGA＋大屏幕显示系统采用80英寸玻璃屏，接合GQY先进的拼接工艺，屏幕在实际使用中具有极佳效果。该屏幕具有高对比度、高分辨率、宽视角、抗环境光、无亮条效应和边角无重影等特点。

   　网络图像处理器特点

    IPW6500是GQY公司2006年全新推出网络图象处理器，实现了高度的可靠性和灵活性。具备以下特点：

    （1） 基于64位PCI总线，双CPU结构，独立视频和RGB总线结构；

    （2） 每通道可达32M显存，独立外接信号通道带宽可达2G以上；

    （3） 输出通道分辨率支持从640X480到1600X1200；

    （4） 多达16路实时RGB/DVI和128路实时视频信号输入；

    （5） 每一单屏可同时开设视频或计算机活动图像窗口，且窗口数量不受限制；

    （6） 兼容模拟RGB及DVI标准数字信号输出；

    （7） 开放式的系统结构，支持TCP/IP网络协议和Windows 系列、UNIX、LINUX等操作系统。

    （8） RGB / 视频信 / DVI / 网络信号可全屏任意开窗显示、缩放大小、跨屏漫游移动、互相叠加覆盖；

    （9） 支持流媒体输入；

    （10） 可实现网络实时抓屏及底层传输方式；

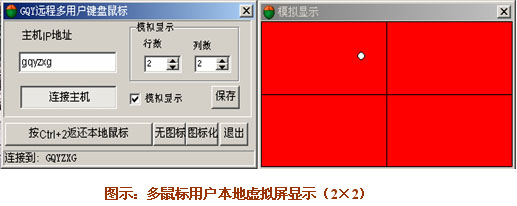

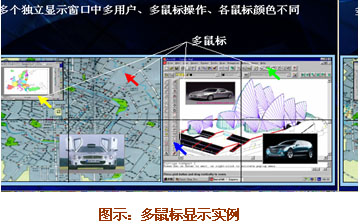

    （11） 可同时支持网上64名用户在大屏幕上拥有各自的独立操作鼠标，且用户鼠标的形状、大小、颜色均可任意设定，具体可参照下图：

    （12） 网络化远程控制：网上多名操作员能同时在自己的计算机通过网络远程控制软件对大屏幕图像进行控制管理；

    （13） 处理器电源及主要部件冗余配置，具备工作的高可靠性和高稳定性。

    系统软件特点

    （1） IPAL内置处理系统能在没有外置图象处理器情况下能同时对多路不同视频或计算机信号以不同的组合在大屏幕上实时显示，采用GQY 独有的IPAL技术使系统不受外接切换矩阵大小及输出排列的限制。在实际应用中，当外接矩阵与内置处理器连路出现故障时，只需通过软件设置即可排除故障，充分确保了系统冗余。

    （2） 自动平衡调节技术：能确保整个大屏象一个单屏一样调节亮度、对比度、色温等参数，而不会破坏整个大屏的色平衡。

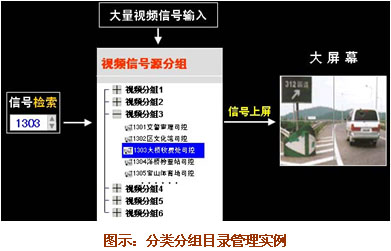

    （3） 采用分类分组目录管理大规模的信号输入：面对成千上万的输入信号，能任意创建目录对其进分类管理，使其一目了然，并能对输入信号进行快速自动检索，实现信号直接上屏显示及对其参数的调节。

    （4） 能任意编辑大屏幕的显示状态，能对大屏幕显示的状态（包括不同输入信号的组合，信号参数，屏幕调节参数，及周边设备状态）进行记忆，制作所需预案（效果）并存储不同的显示模式（可达到500条）。在实际应用中，调出预先设定的各种图像显示模式，就可显示所需的组合画面；

    （5） 效果调用功能：可将保存在效果条中的不同显示预案调用出来，支持全屏调用和选定部分屏幕局部调用。

    （6） 采用内部网络连路控制方式，使系统能协调地处理多个外置处理器、投影机的内置处理器及周边设备的工作状态，使用户只需一键实现他们所需的显示状态。

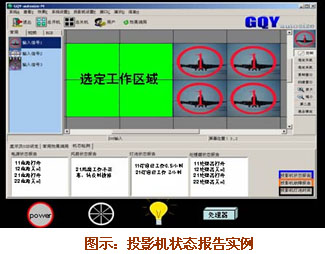

    （7） 智能管理投影机状态报告：能自动读取投影机关键部件（灯泡，风扇，处理芯片等的状态）及其统计数据（灯泡时间等）。

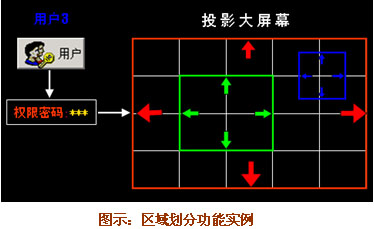

    （8） 区域划分功能：管理员可根据局域网上用户按不同的权限，连接64个不同颜色的放大鼠标,并可限制其操作范围。

    （9） 视频多画面预览功能：视频预浏览能可以实现多画面(1、4、9、16画面可选)预览，多画面的信号源可随时切换，多画面中的每一画面可随时通过点击预览画面直接送入大屏幕显示。

    （10） 为第三方系统集成提供功能强大的网络及串口接口，用户完全可通过第三方系统向大屏幕向大屏幕系统发出指令，实现对大屏幕的各种显示控制。

    （11） 能同时提供SERVER/CLIENT 及WEB服务器控制方式。

    （12） NED网络拓展上屏方式，可以把用户工作站上显示的内容通过NED网络拓展到拼接大屏幕的任一指定区域，充分灵活共享大屏幕高分辨率的优点。

    经过GQY和业内同行的共同努力，拼接大屏幕已在各行业得到了广泛的认可和应用，随着每年新技术的推出，该领域未来仍有广阔的开拓空间，GQY 80英寸智能双灯SXGA＋大屏幕显示系统凭着其先进技术、完善功能、稳定性能等特点必定会受具备高端需求客户的青睐，坚持发展高端产品是GQY和业内同行始终不一的经营理念。



背景资料

    GQY是中国最早从事大屏幕显示系统研发、系统集成和售后服务的高新技术企业。公司自92年推出中国第一个大屏幕显示系统以来，一直致力于将高性能产品、高标准技术、高质量服务提供给客户，公司产品市场占有率目前位居国内领先地位，产品和服务已在交通、公安、电力、通讯、广电、政府、军队等各领域得到广泛的应用。

    公司经过十余年的发展，已拥有高效的机构、宏大的规模、雄厚的实力，以上海为龙头，业务覆盖全国，在上海、北京、西安、广州、济南、重庆等地设有分公司或办事处，在上海和宁波拥有行业内一流工厂，并正在杭州湾新区筹建占地277亩的大型生产基地。公司一直重视高技术含量产品的引进和开发。除大屏幕显示系统外，还致力于移动多媒体系统、数字实验室系统等高科技产品的研发和销售。

    作为国内拼接领域最早的企业，GQY每年都涌现大量的新技术、新产品，引领着大屏幕拼接显示系统发展的潮流，以满足不同用户的需求。我们坚信会有更多的用户对我们的新产品、新技术感兴趣，我们也将以更先进的技术和产品回馈客户，以拓展大屏幕的应用领域，带动全行业共同繁荣。
