节省1万元—DIY你的超级家庭影院

    一直以来，电视画面的尺寸都难以满足我们视觉的需要，当电视还是8英寸的时候，我们希望拥有10英寸的画面；现在的电视机普遍为32~40英寸，我们却对80~100英寸的画面又产生了渴望，如此大的尺寸，无论是液晶面板还是PDP等离子技术都难以达到，即使制造出来也是非常昂贵，非一般人能够消费得起。于是，人们想起了一种替代的产品———投影机。只要自行配备电视信号接收器以及音响设备，一部理论上无限大显示面积的TV、家庭影院系统就可以摆在客厅了。只不过，投影机可不便宜，在电脑城购买一台最低端的投影机也需要一万余元，其耗材———专用灯泡的售价也不便宜，数千元一只，每1000小时就需要更换一次。还有更加便宜的办法来实现家庭影院大屏幕的梦想吗？当然！以下就是一种不超过2500元的自己动手（DIY,Doityourself）方案。

◆事先了解：投影机的工作原理

在自己动手之前，先让我们了解一下投影机的基本原理。投影机自问世以来发展至今已形成三大系列：LCD（LiquidCrystalDisplay）液晶投影机、DLP（DigitalLightingProcess）数字光处理器投影机和CRT（CathodeRayTube）阴极射线管投影机。虽然三种投影机原理有所不同，但是根本上来说，就是将较小的影像通过透镜投射到银幕上。LCD投影机的技术是透射式投影技术，目前最为成熟。投影画面色彩还原真实鲜艳，色彩饱和度高，光利用效率很高，LCD投影机比用相同瓦数光源灯的DLP投影机有更高的ANSI流明光输出，目前市场高流明的投影机主要以LCD投影机为主。DLP投影机的技术是反射式投影技术，是现在高速发展的投影技术。它的采用，使投影图像灰度等级、图像信号噪声比大幅度提高，画面质量细腻稳定，尤其在播放动态视频时图像流畅，没有像素结构感，形象自然，数字图像还原真实精确。但是目前市场上的商业投影机均售价昂贵，平均水平超过10000余元。

◆懒人之招：购买套件

如果你对自己的动手能力没有信心，或者觉得去寻找、拆卸液晶面板等太麻烦，又或者觉得平板投影机不好看，尤其是还需要胶布固定面板等，补丁加补丁，那么你还可以购买相应的套件，甚至是成品。在这些套件中，投影机的外壳均为正规工厂生产，一经安装即显得好像与商业投影机无异。这些套件均已将全套金属机箱、UHP或者LED光源（灯泡）、液晶面板准备好，你不需要自己再去找废旧二手显示器去拆卸了。更为重要的是，这些套件中，还附有过热保护电路，一旦风扇故障就能自动关机，避免投影机过热报废。

套件的价格约是2500元左右，套件的液晶面板也要小一点，为8英寸或者12英寸的

◆准备零件：液晶面板、平板投影机

在动手之前，我们需要哪些配件呢？基本上只需要准备好两种配件就行了：

①一个教学用的高架反射式投影机（平板投影机），也就是我们上学时，老师用来放映幻灯片的设备。如果买二手的话，也就是300~500元，新的也不会超过1000元。

②一块液晶显示器的面板，可以去电子市场购买，也可以从二手液晶显示器上拆。面积不用特别大，8英寸~15英寸均可，通常旧的15英寸液晶显示器不到人民币1000元。

还需要准备些什么呢？螺丝刀、胶带、胶水、风扇等都可能作为辅助材料派上用场。

◆参考资料：DIY投影机的网址

标题：不用2,500元就能拥有超大电视屏幕：XGA投影机DIY！

网址：http://www.gb.tomshardware.com/channel/article.asp?seq=0000843&query=投影

内容简介：这里有详尽的DIY方法和注意事项，感谢TOMSHARDWARE带给我们如此发烧的文章。

标题：中国DIY投影技术论坛

网址：http://www.diytouying.cn/

内容简介：这里有详尽的网友成功案例，还有套件出售，图省事的朋友算是来对地方了。

DIY第一步：预备功课

    首先根据你的高架反射式投影机幅面选择液晶面板的大小，液晶面板太大了，将会有部分图像不能显示在银幕上，而太小的话，投射的区域又太小，看上去不“震撼”。根据一般的平面投影机幅面，推荐14英寸~15英寸的液晶显示面板。而选择平面投影机时，要确定灯泡至少有350瓦，这么一来，你才能有足够的亮度及好的照明效果。在低亮度的情况下，则必须要让室内暗到一种程度，大屏幕上的影像品质才会够好。

    自己家里淘汰下来的液晶显示器，或者二手市场上，都可以找到适合的液晶面板，事实上只要用旧的15英寸液晶显示器，就能制作出功能强大的投影机。大多数的液晶屏幕都有1024×768的分辨率（786432个像素），正好让你放映高品质的DVD影片。有些液晶面板甚至提供1280×1024的分辨率，这种分辨率很适合用来玩3D游戏，如魔兽世界、极品飞车。液晶显示器的颜色深度及反应时间都能满足投影的需求，哪怕是一款反应时间为25~30毫秒的旧型号，效果依然很棒。

DIY第二步：拆卸液晶面板

    卸下液晶面板的难易程度得看你所选的是哪一款而定，一般来说，拆卸的过程可能很容易。不过，也有少数例外。大部分液晶显示器的面板只浅浅地镶嵌在边框上，所以你可以很轻松地卸下面板，但并不是所有品牌的显示器的面板都是以这种方式接到边框上，所以在拆卸的时候有可能会弄破面板，所以千万要小心！

    首先必须拿掉底座，接着是移开其他的部分，最后则是把整个机壳拆掉。让我们开始吧：将面板从边框拿出来的时候则比较需要一点技巧，因为一点点的小动作，就会将整个导电线路破坏掉，所有的电路都很纤细，也对任何外力高度敏感。一旦不小心弄坏了导电线路，很可能会将整个屏幕都毁坏掉。记得要将液晶显示器的背光灯管与面板仔细分离，所有的部件都很细微，所以，你得非常小心！

DIY第三步：组装投影机

    在小心翼翼地移除了液晶面板后，现在终于可以开始组装投影机了。你不能直接把面板平放在投影机上，因为这么一来，面板会很快地被下面的灯泡热度烧坏。建议你选细长的木条或塑料块当做隔离的工具，大约8-10毫米的高度就够了。

    一旦面板及隔离块都安置好后，就可以开始连接线路到电路板及背光板了。在这个阶段，你必须要格外小心：电路板上的电路中间的距离只有1/10毫米那么大，一不小心就会造成电路短路。到了这里，你千万别认为万事大吉了，还有一个极其重要的工作要做：散热。

DIY第四步：为投影机降温

    由于灯泡温度高的令人难以置信（400瓦），我们的自制投影机需要足够的冷却系统：额外的散热风扇，以防止灯泡的热量损害液晶面板。当投影机出现过热状况的时候，液晶面板会变色，如果一直持续处于高温状态，这个变色的部分会坏掉，并且永远无法恢复正常。

    我们只需要一个8cm大小的风扇就够了（电脑城均可买到，价钱大约8元~10元），它可以让液晶面板下方的空气对流。经过数小时的组装和笨手笨脚的修补后，我们终于能够开始使用自制的投影机了！仔细检查线路后，就可以开机了；仔细调整焦距后，就可以得到完美的画面了。

    自制投影机乐趣无穷，而且由于有XGA的分辨率，所以呈现出来的画面够细腻。让人想自制一台投影机的动机不只是省钱，同时还有能够自己掌控一切的乐趣，选择能呈现最佳影像效果的零组件是一种无可比拟的趣事。以我们的例子来说，液晶面板+平面投影机+散热风扇的总体费用不超过2500元。而要达到1024×768的分辨率的商用投影机，售价均超过12000元，这样看来，我们自己动手节省了10000元！而且，自己DIY的投影机还有一个优势：商用投影机灯泡的价格为2000元左右，而DIY的投影机所使用的400瓦的卤素灯售价只需要200余元，相差10倍左右，实在是非常划算！放假闲闲没事做吗？为什么不花个几天的时间制作属于自己的投影机呢？这绝对是一个非常有成就感+超值的选择！

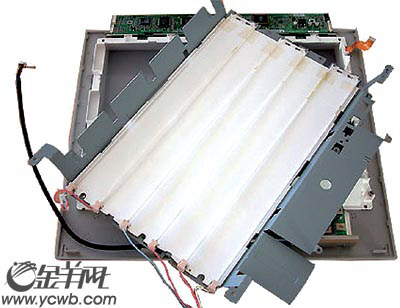

上图：拆卸液晶面板

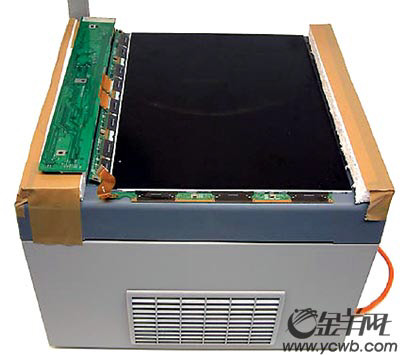

上图：小心组装液晶面板到高架投影机

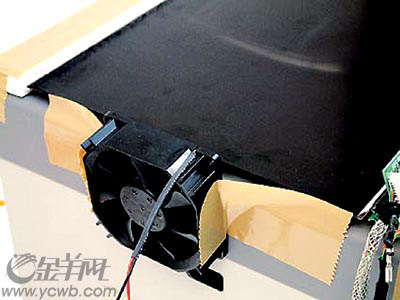

上图：安装散热风扇降低液晶面板温度

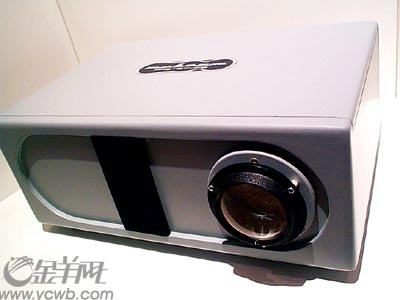

上图：DIY投影机套件，不次于商用产品

上图：自制的投影机成品

DIY投影机　OR　商用投影机

    那么是不是我们就可以摆脱商用投影机的桎梏，全面转投DIY的大门了？其实也不是的，因为商用投影机发展已经很多年了，在技术的成熟度上非常完善。尤其有一点是普通投影机无法实现的：超小型的体积。商用投影机有500g以下的机型，可以装在书包中带着到处走，而DIY产品限于液晶面板的尺寸，均比较庞大，难以携带。

    还有，DIY产品的质量难以保证，限于个人的手艺，而且材料的质量均良莠不齐，所以无法与商用投影机匹敌。当然价格是DIY产品最大的优势，因为商用产品无论如何都不可能做到这样的低价。
