DLP背投大屏无缝拼接系统解决方案

大屏幕显示系统需求特征

    上海环宸信息科技有限公司专业从事LED大屏及DLP背投拼接大屏的研发、生产、销售及服务的企业。另外，应目前多媒体大屏幕显示市场多元化的需求，上海环宸信息科技有限公司还成立了多媒体系统集成部门，专业负责多媒体投影系统、中央集成控制系统、 多媒体智能会议系统、多媒体教学系统等方面的设计、销售、安装调试及售后服务工作。目前公司拥有产品生产、产品代理、系统集成、会展服务、售后服务五个核心项目，可以全面地为客户提供专业多媒体显示系统的解决方案。下面我们向大家详细介绍一下环宸信息的DLP背投大屏无缝拼接系统解决方案。

可靠性
    上海环宸信息科技有限公司 DLP 大屏幕拼接墙系统采用原装进口投影机，投影机的全数字化高集成电路设计确保了系统稳定性。由于投影机采用先进的 DLP 技术，投影机设备无烧坏死现象，一天24小时长期连续使用不会对投影机任何损坏，对显示效果没有任何影响。从安装调试完的显示到数年后的显示都能保持相同的显示效果，达到同样的清晰度、分辨率、精度。

实用性
     DLP 大屏幕拼接墙系统往往是在发现紧急情况时才能发挥其重要作用，通过快速获取各种动态图像信号，为领导决策和指挥提供辅助作用。大屏幕系统的操作、窗口的切换和缩放、信号源的切换简单明了，快速方便。

先进性
    随着信息技术发展的日新月异，高科技手段应用在地震局指挥中心辅助决策系统越来越普遍。作为各种  信号（计算机、视频、网络等）的集中显示终端，大屏幕投影显示系统一定要具备高分辨率显示、色彩均匀稳定，并且能与各种信号良好兼容的特性。
    采用美国德州仪器（TI）公司最新先进技术 0.7 英寸 DMD 芯片，光效率比 0.9 英寸 DMD 芯片提高约 10% 。
    采用 12 度偏转角 DMD 微镜片，使图像色彩层次及对比度相对于 10 度偏转角微镜片有了明显的改善。
    完善的色彩一致性，有效抑制各画面间三原色的离散，保证颜色的高度一致。
    消除“太阳效应”使画面间亮度均匀一致。
    整屏可达到 90% 亮度均匀度:可调至 100% 均匀度
    先进的屏幕处理技术，具有防反射、高亮度，视角宽，无缝拼接，均匀性好，不易变形。
    其独有的一体化内置图像处理系统，可以直接接入数字信号（DVI-1），可以和各种制式的视频信号、模拟/数字计算机信号和网络信号兼容，可以满足数年后的应用需求。

开放性
    投影拼接墙系统遵循开放系统的原则。系统除了可以直接接入计算机 RGB信号、视频信号外，还可以接入网络信号。通过对信号系统和GIS系统的各种计算机图、文及网络信息、视频图像信息的动态综合显示，实现对 地理状况、发生地震时的状况 等信息的实时监视，为监控人员和领导提供一个高清晰度、高亮度、高智能化的一个交互式的平台。

经济性
    DLP大屏幕投影拼接墙是目前最先进，也是最“昂贵”的显示系统。它的“昂贵”不仅体现在前期的硬件投入，更体现在后期的维护成本和耗材费用。
    上海环宸信息科技有限公司从 1999年就开始大规模销售DLP拼接墙产品，根据我们的经验，某些品牌一年仅灯泡的更换费用（以十块屏为例）就高达七、八万人民币。所以，选择一个有完善质保体系、质量稳定、服务优良的国际知名产品才是明智的选择。
    投影机芯采用 的是德国 欧司朗 公司最好的 P-VIP冷光源灯泡，120W的灯泡使用寿命是6000小时。 投影拼接单元 合理设计光路，结构更为紧凑的光学系统，一体化的箱体设计，是免维护的产品。

可维修性
    显示系统应便于诊断故障和更换部件，以缩短故障时间。预防性维修使故障减少到最低。
    投影拼接单元采用先进的模块化结构，投影机、灯泡、屏幕、反射镜均可方便拆卸。更换一个灯泡只需 2~3分钟，投影机的控制板、电源模块、分色轮等均为单独模块，更换非常方便。

可扩展性
    系统有增加新设备和新功能的能力，软件只需进行简单的扩容就可以满足要求，不必更改源程序；硬件只需相应增加。使系统跟得上时代的发展需求。
    投影拼接单元采用箱体化结构，并以积木式拼接，使得日后设备扩充变得非常简单。 另外，图形控制器也是采用开放式模块化结构，只要增加相应板卡，就可实现扩充功能。由上海环宸信息科技有限公司提供的 DLP大屏幕控制管理软件升级不需要更改源程序即可增加功能。

抗干扰性
    系统应有可靠的抗干扰措施，不受地震及其它系统的电磁干扰，也不对其它系统产生电磁干扰。
 DLP 大屏幕拼接墙系统具有抗大气过电压、电磁波、无线电和静电等干扰。对强电磁场及静电具有良好的屏蔽和隔离作用。所有的电子产品均满足国家标准规定的电磁兼容性标准。所有产品在外界电磁场和静电干扰下，均不会出现任何画面跳动和扰动。

系统综述

系统组成

    整套大屏幕投影显示系统主要由以下几部分组成：

    60" XGA DLP显示单元（具有内置图像处理功能） 9套
    图像处理器 1套
    视频矩阵 1台
    RGB矩阵 1台
    大屏幕显示控制系统集成软件 1套

系统规格

    本项目投影拼接墙由 9套60" XGA DLP一体化显示单元拼接而成（横向3排，纵向3列），规格如下：

    单屏面积： 1220mm (宽) × 915mm (高) = 1.17m2

    整屏面积： 1220mm (宽) × 3 × 915 mm (高) × 3=10.04m2

    单屏分辨率： 1024× 768

    全墙分辨率： （ 1024× 3）× （768× 3）=3072× 2304

系统功能

    通过外置组合屏控制器可以通过网络服务器实现各个系统之间的信息交换与共享。以及其他高分辨率计算机网络数字信号和模拟信号在大屏幕上开窗口显示；

    通过外置组合屏控制器可以实现多路视频信号和多路RGB信号在大屏幕上任意位置切换显示；

    大屏幕显示系统采用TMC2109外置组合屏控制器和日本TOSHIBA内置控制器的配合使用，使得本系统接口齐全、功能强大的显示功能。整个系统提供4个视频接口，2个RGB接口；

    通过控制计算机的许可网络上的任一台计算机都可以操作大屏幕，实现图像的相互调用和控制。

    通过控制计算机集中控制，可以对各通道任何一路信号均可切换自如。并可根据用户需要制定常用显示模式，实现简单灵活的使用界面；并支持多用户的操作，以及对于用户的权限进行设定。

    本系统能保证每天工作 24 小时，一年 365 天连续工作。

显示模式图

技术指标

DLP背投大屏无缝拼接系统解决方案_技术指标

处理器系统参数

DLP背投大屏无缝拼接系统解决方案_

DLP工程案例图片

DLP背投大屏无缝拼接系统解决方案_

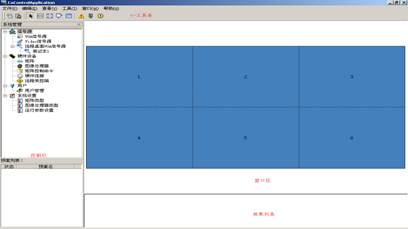

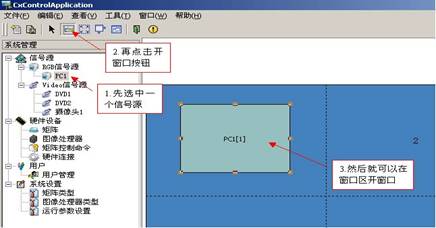

软件介绍

系统安装条件

安装条件

    供电系统必须要接地良好，接地电阻小于 2 Ω ；

    本公司提供的投影单元单体功率为 250W ，用户所提供的电源容量须大于 2 ×n×250W；

    供电系统尽可能做到三相平衡，特别是三相五线制的供电系统尤其重要；

    安装时注意使用质量优良的电缆，注意电缆可以承受的电流大小并保留一定的余量，一般每个插座只接四个投影单元；

    投影机和控制设备必须保证接地良好，接地电阻小于 3 Ω ；

    要求施工现场环境整洁、无尘；投影单元安装地面平整、牢固；

    地面最好用防静电地板，最好是采用不反光的地面材料；

    墙面饰板色调明快，配以较深的线条，适当部位配以吸音材料，墙面哑光为主；

    投影墙的背后应有不少于 0.5 米的维修通道；

    投影墙的工作环境温度为 20 ℃ +/-5 ℃，相对湿度 10 ％至 70 ％无冷凝；

    消防喷头要远离投影箱体 1 米左右，不能采用喷水消防头，要用喷雾灭火剂；

    屏幕前 2~3 米的范围内不能有灯光，如果必须安装则需要安装独立开关方便随时关闭；投影墙上不能有太阳光直接照射；

    中央空调的出风口不能里屏幕太近，应该有 1.5 米以上的距离避免屏幕因为冷热不均变形；分体式空调不能直接对着屏幕吹风；

    装修预留给投影墙的窗口总尺寸要比投影墙总尺寸多 40 mm （包边之前的尺寸），即：（投影墙总宽 +40 mm ）×（投影墙总高 +40 mm ）；

    包边最好做成可拆卸式。
