YC-6950无线触摸屏中控系统(套装）

系统概述

一、

    在科技与社会飞速发展的今天，人们在日常生活和工作中占有和接触的信息量越来越大，因此人们之间的信息交流和沟通也就变得越来越频繁，越来越重要。商务谈判、产品演示、来宾会见、领导莅临等等都是人与人之间多媒体信息的交流，要更好的达到目的就需要 “会议”来解决问题。现代会议要的是简洁明快的表达自己的意思，生动清晰的展示自己的产品，还要易于控制多变的现场环境等。形象的说就是我们需要高质量的音频信号，高清晰的视频动态画面及图像、实物资料，准确无误的数据表达及一套实用高效的控制系统，以方便实现所有操作。这时的会议系统不但进入了有序的组织状态，同时也保证了会议高效的进行，这样的会议解决方案无疑是目前世界上最具有现实意义的会议组织的工具，我们将其称为智能会议系统，系统拓扑图如下：

智能控制主机

二、Econtrol6950SystemControl

    整个系统以中央控制器为核心。它以控制总线与各个设备相联接，接受操控者发出的控制要求，然后向各个延伸控制设备及被控设备发出控制指令。所有控制功能通过专用系统软件编程而成，具体控制可通过彩色液晶触摸屏或普通PC机实现。其操作界面根据用户的实际要求，设置得直观而易于理解(全中文、图形模块化)、操作。

   控制效果：

    ◇可根据需要控制各类视音频设备的操作(如投影机上的各种功能调节，如亮度、对比度、电脑/视频画面转换、录象机的功能控制，如播放、快进、快倒、暂停、停止、录音、录象等功能及对设备进行设置等高级调整)；

    ◇可根据需要，通过对各类专业矩阵及相关设备的控制，完成各类音／视／计算机信号的切换、调整信号通路；

    ◇可通过音量控制盒完成对音量的控制；

    ◇可对会议中心之白炽灯进行分路无级调光，也可对日光灯组进行开关控制；

    ◇通过继电器控制器，完成对电动窗帘、电动屏幕的控制以及电磁锁的开关和通电单透玻璃的控制；

    ◇中央控制设备可随不同需要而设计程序，如各种灯光模式，调光速率， 口令保护使用权等，配合实际使用情况现场调整。更可按用户的特定需求，编写连动操作程序，只需一个指令便能完成多个动作。

    技术参数：

1)采用开放式的可编程控制平台，人性化的中文操作界面；
2)采用最新32位内嵌式处理器，处理速度可达300MHZ；
3)采用可编程逻辑阵列电路，运行速度更快，系统更稳定；
4)主机内置100K大容量FLASH存储空间；
5)全面支持第三方设备及控制协议；客户可自行设置多种控制协议和代码；
6)8路独立可编程RS-232控制接口，可以收发RS232、RS485、RS422格式数据
7)8路独立可编程IR红外发射口模块
8)2路RS-232控制接口输入，用于触摸屏/计算机控制和多台主机设备级联
9)8路I/O开关量输出接口，方便接入计算机等开关量控制的设备
10)8路继电器控制接口，可以完成电动屏幕/窗帘/灯光/设备电源的控制
11)可扩展电源控制模块
12)可从网上下载各种投影机设备的红外/串口代码库
13)采用国际流行全贴片式(SMT)生产工艺
14)全制式环保电源(110V-240V),适合任何地区

无线彩色触摸屏

三、EcontrolATS57CW：

    桌面式高档无线彩色触摸屏控制器，可方便地编制和动态下载多语言的控制画面和信息画面。通过无线方式和红外方式完成对设备的控制，无线控制可视距离可达120米，红外学习功能即学即用。ATS57CW外形设计流畅，屏幕鲜艳亮丽，是会议室、多功能厅、智能家居等高档智能控制的理想选择。

    技术参数：

>显示尺寸：5.7英寸
>显示方式：256色透射式点阵液晶屏
>分辨率：320*240
>用户界面：图形界面，用户可编辑，支持图片、图形、文字
>内存：16M可升级  2M Flash
>控制方式：无线RF射频、红外
>RF频率　：433MHz
>电源：DC 12V
>数据下载：RS232，配专用连接线
>控制距离：无线100米
>待机时间：60天
>使用时间：8小时以上

双向无线收发器

四、EcontrolRFGW：

    RFGW双向无线收发器配置一条与电脑联接的串行电缆，一端为 9芯串行断，联接电脑主机，一端为RJ45端，联接无线收发器。

    技术指标：

电压：5-7V
工作电流：<200mA
RF无线发射：双向，418MHZ
适用距离：对视距离120米
尺寸：76（长）×198（宽）×26（高）
没有天线：76（长）×119（宽）×26（高）

电脑矩阵

五、EcontrolVGA/A8*4

    VGA系列矩阵切换器是专门为计算机视频信号以及高分辨率RGBHV信号的显示切换而设计的高性能宽带矩阵开关设备，该系列产品可广泛应用于大屏幕投影显示工程、电化教学、指挥控制中心、多媒体会议室等场合。

    •兼容复合视频、S－视频、分量视频、HDTV、RGsB、RGBHV
　　•超宽带技术设计，350M（－3dB）的满载RGB视频带宽
　　•采用数字同步识别处理（DSIP）技术
　　•采用大尺寸彩色液晶显示屏，可显示设备各通道的切换状态、输入信号特性等信息，方便切换控制
　　•采用多种切换控制方式：红外遥控切换、键盘操作切换、RS232控制切换
　　•可机架安装的标准机箱

    同系列产品型号：

    VGA/A-4*4 VGA/A-8*4 VGA/A-8*8 VGA/A-16*8 VGA/A-16*16 VGA/A-32*32

电脑矩阵

五、EcontrolVGA/A8*4

    VGA系列矩阵切换器是专门为计算机视频信号以及高分辨率RGBHV信号的显示切换而设计的高性能宽带矩阵开关设备，该系列产品可广泛应用于大屏幕投影显示工程、电化教学、指挥控制中心、多媒体会议室等场合。

    •兼容复合视频、S－视频、分量视频、HDTV、RGsB、RGBHV
　　•超宽带技术设计，350M（－3dB）的满载RGB视频带宽
　　•采用数字同步识别处理（DSIP）技术
　　•采用大尺寸彩色液晶显示屏，可显示设备各通道的切换状态、输入信号特性等信息，方便切换控制
　　•采用多种切换控制方式：红外遥控切换、键盘操作切换、RS232控制切换
　　•可机架安装的标准机箱

    同系列产品型号：

    VGA/A-4*4 VGA/A-8*4 VGA/A-8*8 VGA/A-16*8 VGA/A-16*16 VGA/A-32*32

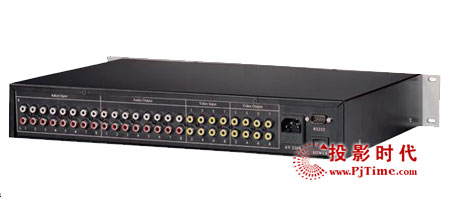

音视频矩阵

六、EcontrolAV8*4

    AV系列矩阵切换器是专门为视音频信号的显示切换而设计的高性能智能矩阵开关设备，该系列产品广泛的用于大屏幕投影显示工程、电化教学、指挥控制中心、多媒体会议室等场合。

    •兼容复合视频、S－视频、分量视频、HDTV、RGsB
　　•宽带技术设计，100M（－3dB）的满载视频带宽
　　•采用大尺寸彩色液晶显示屏，可显示设备各通道的切换状态、输入信号特性等信息，方便切换控制
　　•采用多种切换控制方式：红外遥控切换、键盘操作切换、RS232控制切换
　　•可机架安装的标准机箱
　　•多组全局预置，掉电自动保存

    同系列产品型号：

　　AV-4*4 AV-8*4 AV-8*8 AV-16*8 AV-16*16 AV-32*32 AV-64*64 AV-128*128

配置清单

七、Econtrol6950无线触摸屏中控系统（套装）
