三菱DLP多屏拼接系统VS-XL21的特征

三菱DLP多屏拼接系统VS-XL21

    EXV大屏幕投影墙是 出众的机械设计与三菱卓越的光学技术、稳定可靠的电子系统完美结合。 　　　

　  大屏幕显示屏采用丹麦DNP高光学性能复合玻璃屏幕，具有宽视角、高均匀度、高刚性、低变形、可变焦距特性。组合墙体采用钣金箱体结构：外形美观并有效隔绝噪音，在维护方面也非常方便。主要应用于 公安110指挥中心、电力调度中心、电信网管中心、水利监控中心等政府部门等领域。为各种应用环境提供完整的DLP解决方案。

1.行业第一的短焦镜头
2.12bitＣＳＣ功能
3.数字均匀过渡补偿电路功能
4.基于亮度传感器的反馈功能
5.12bit高频脉冲/伽玛校正电路
6.大幅度改善对比度
7.改善红色纯度
8.改善边缘失真
9.灯泡亮度调整机构
10.改善灯泡闪烁
11.装载灯泡存储器
12.灯泡熄灭LED显示
13.改善色乱
14.改善动画（DCDi+3DY/C）
15.内置扫描交换功能
16.简易扩大功能
17.UXGA信号对应的扫描交换器
18.数码链4面→16面扩大改进
19.将６轴调整器改进为独立式
20.进一步改善温度漂移
21.改善灰尘附着引起的画面缺陷
22.完全密闭型光学机芯
23.CUBE机芯室隔离构造
24.CUBE的快速开闭后盖板机构
25.机芯替换可用数据写入方式调整
26.色轮替换可用色轮存储器进行自动色度调整
27.简单替换冷却风扇
28.DLP无视像残留
29.灯泡亮度切换功能
30.防反射涂层屏幕

VS-XL21的特征一

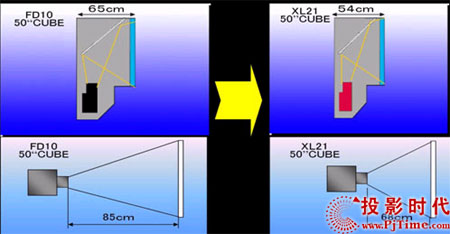

1.行业第一的短焦镜头

DLP大屏幕拼接墙行业内第一的短焦镜头，利用它创造了超薄型CUBE

插图(1)

2.12bitＣＳＣ功能

三菱DLP独有的12bit数字CSC（ColorSpaceControl）自动色域补正电路设计，保证了长时间使用下整大屏幕屏拼接色彩的一致性。12bit灰度三维高频脉冲电路使投影机具有了24位色彩。

    数字CSC(ColorSpaceControl)色域补偿电路技术：

插图(2)

   在传统投影机中，画面色彩调整采用白平衡调整，结果导致只有白色一致。但是在深圳展视科技EXVision-50XL投影系统单元的色彩调整中，由于三菱机芯采用独家原创的数字CSC(ColorSpaceControl)电路，有效抑制了各画面间三原色的离散，使红绿蓝三基色达到了高度一致，而不仅仅是白色的一致性。

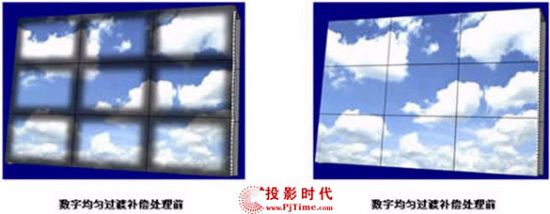

3.数字均匀过渡补偿电路功能

展视科技三菱DLP大屏幕独有的12bit数字CSC（ColorSpaceControl）自动色域补正电路设计，保证了长时间使用下整屏幕屏拼接色彩的一致性。12bit灰度三维高频脉冲电路使投影机具有了24位色彩。

插图(3)

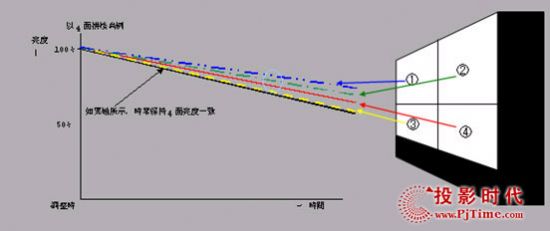

4.基于亮度传感器的反馈功能

   在光学机芯内部装置亮度传感器、时常（２秒1次）测定灯泡的光输出随时调整屏幕间的亮以确保屏幕间的亮度均匀分布。

插图(4)

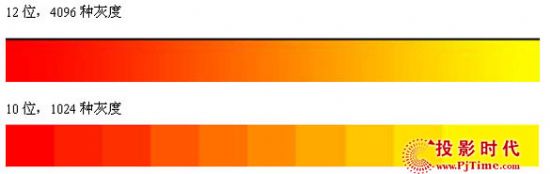

5.12bit高频脉动/伽玛校正电路

普通的DLP和LCD投影机只有8Bit灰度等级，即28=256个等级。但是展视科技三菱VS-XL21CH投影机芯采用先进的12位灰度三维高频脉冲电路，可以获得12Bit的灰度，达到了212=4096种，是普通投影机的16倍！这样可以获得更加平滑细腻的图像效果，彻底消除数字化图像特有的阶梯过渡现象。特别改善了暗区灰度的再现性。

插图(5)

6.大幅度改善对比度

展视科技三菱DLP大屏幕大幅度改进了对比度：达到了1300:1，多屏拼接系统的画面更为清晰鲜明。

插图(6)

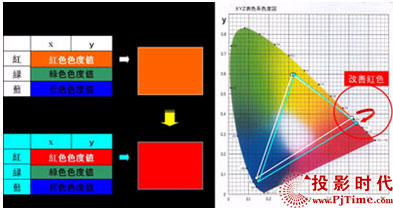

7.改善红色纯度

    展视科技三菱DLP大屏幕采用最新0.7"单片12o偏转的DMD，明显改善了红色纯度，单屏物理分辨率为1024x768，工作分辨率可达1600×1200。由于采用最新dlp双倍速DDR芯片，亮度较一般单倍速SDR芯片提升20%以上，对比度提升50%以上。最新一代dlp芯片技术，将过去十几个零件的SDR芯片组，整合成3个零件的DDR组件，主要包含DDR1000双倍速微镜芯片、DDP1000芯片控制器、DAD1000波形产生器，具备体积更小、功能更强的优势。双倍速的DDR1000芯片，数据处理能力加倍，能使画面运行更为平滑流畅，色彩表现更为鲜艳生动，反射微镜结构也从10度改为12度，能撷取更多来自灯泡的光源，有效提升亮度20%以上；同时减少暗部画面的散射光线，搭配特殊的高反射镜面制程，可以提升对比度50%以上，另外DDP1000芯片控制器，能有效解决连续色彩下的残影问题和暗部画面的抖动噪声。

插图(7)

8.改善边缘失真

插图(8)

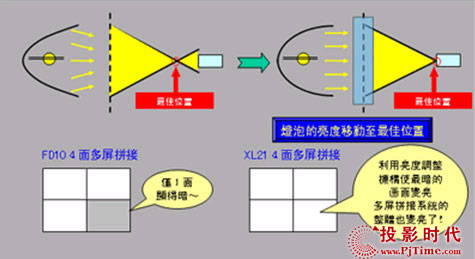

9.灯泡亮度调整机构

   灯泡熄减LED显示

插图(9)

10.改善灯泡闪烁

     三菱投影机芯具备一个超凡的特征，可以通过遥控器调整UHP灯泡的输出功率100W/120W，当对当前屏幕输出亮度要求不高时可以切换到100W的状态，从而延长UHP灯泡的使用寿命。而对屏幕输出效果有高要求时，可以切换到120W的状态,提高亮度。

三菱DLP多屏拼接系统VS-XL21的特征二

11.装载灯泡存储器

灯泡本身装有存储器，在替换灯泡时由于替换下来灯泡的使用时间已经被记录下来，因此可以正确地管理开灯时间，自动读取亮度数据，将亮度、色度调整到接近替换前的调整值

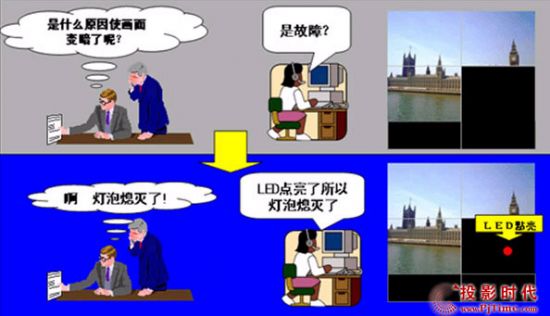

12.灯泡熄减LED显示

插图(10)


13.改善了色乱现象
   单片dlp投影机是通过三色轮旋转行成彩色图像的，长时间投放RGB各种颜色，在视线大幅度移动时眼睛会出现视觉残留的现象，也就是光闪色乱现象。而三菱通过研究将三色轮旋转速度由2倍速（120MHZ）提高了3倍速（180MHZ），光闪现象得到了明显改善。

插图(11)

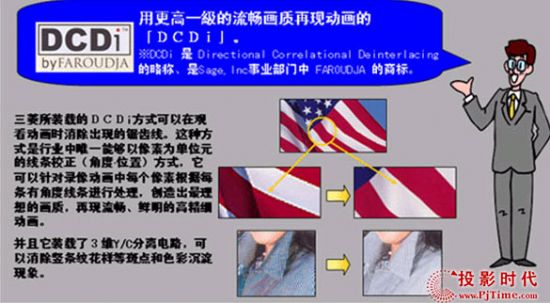

14.改善动画（DCDi+3DY/C）

    用更高一级的流畅画质再现动画的「ＤＣＤｉ」。DCDi是DirectionalCorrelationaleinterlacing的略称、是Sage,Inc事业部门中FAROUDJA的商标。

    三菱所装载的ＤＣＤi方式可以在观看动画时消除出现的锯齿线。这种方式是行业中唯一能够以像素为单位的线条校正（角度·位置）方式，它可以针对录像动画中每个像素根据每条有角度线条进行处理，创造出最理想的画质，再现流畅、鲜明的高精细动画。并且它装载了３维Y/C分离电路，可以消除竖条纹花样等斑点和色彩沉淀现象。

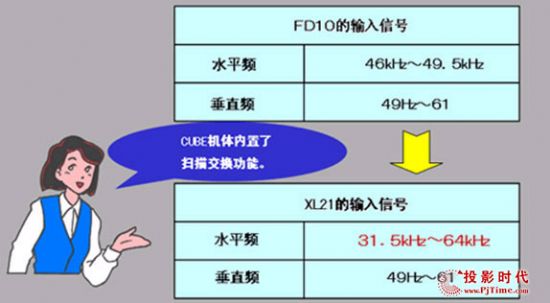

15.内置扫描交换功能

插图(12)

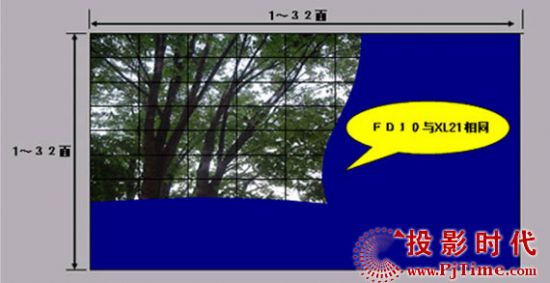

16.简易扩大功能

   最大32面×32面=1024面（选购板）

插图(13)

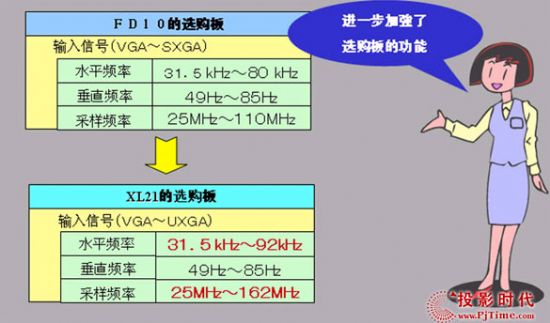

17.UXGA信号对应的扫描交换器

插图(14)

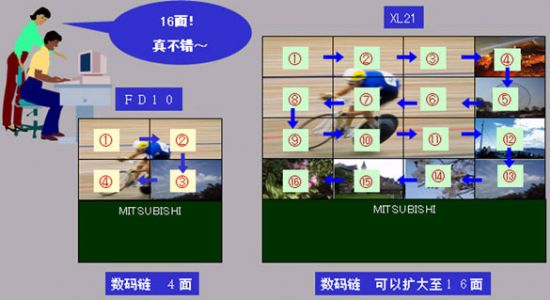

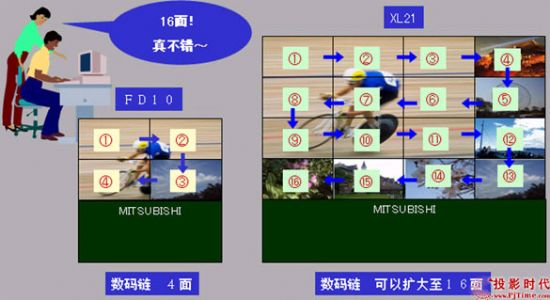

18.数码链4面→16面扩大改进

插图(15)

19.将６轴调整器改进为独立式

插图(16)
20.进一步改善温度漂移

   采用铝合金铸压机芯，使散热量进一步提高，从而大大减小了因为机芯温度上升引起的焦点偏移

插图(17)

三菱DLP多屏拼接系统VS-XL21的特征三

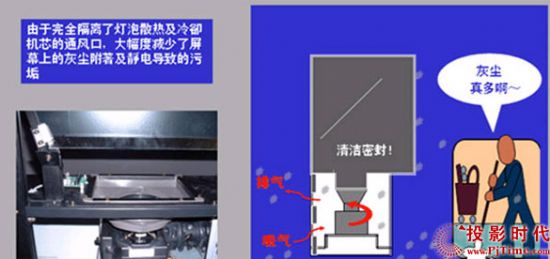

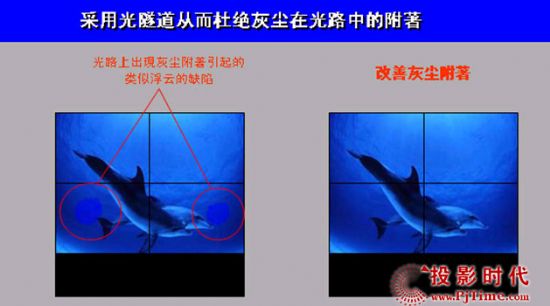

21.改善灰尘附着引起的画面缺陷

插图(18)

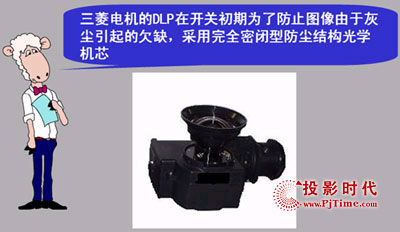

22.完全密闭型光学机芯

插图(19)

23.CUBE机芯室隔离构造

插图(20)

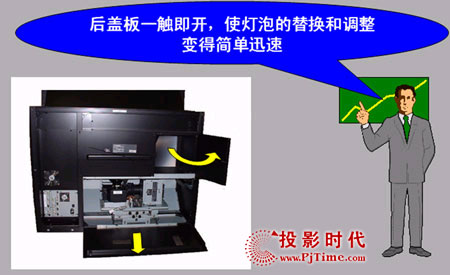

24.CUBE的快速开闭后盖板机构

插图(21)

25.机芯替换可用数据写入方式调整

插图(22)

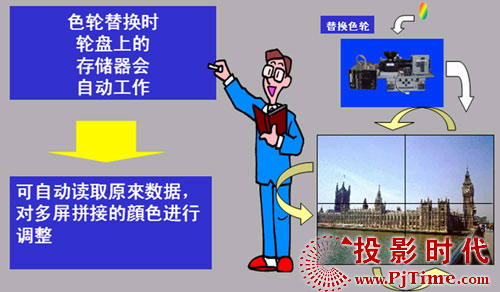

26.色轮替换可用色轮存储器进行自动色度调整

插图(23)

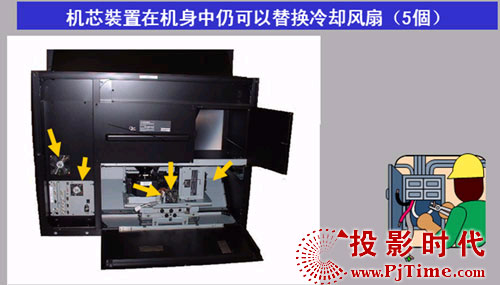

27.简单替换冷却风扇

插图(24)

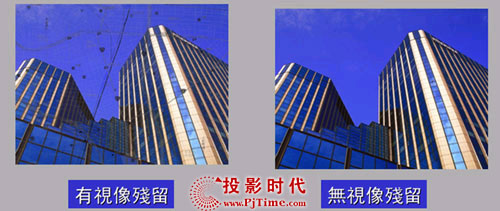

28.DLP无视像残留

采用DLP像素。即使长时间显示同一图像，原则上也不会产生视像残留现象。可以实现以往显示器所无法具备的长时间显示固定图像功能。

插图(25)

29.灯泡亮度切换功能

另外介绍一项超凡的特征。灯泡的消耗功率100W～120W可以用遥控器切换。

30.防反射涂层屏幕

插图(26)
