组网架构

　　1、单级系统组网架构

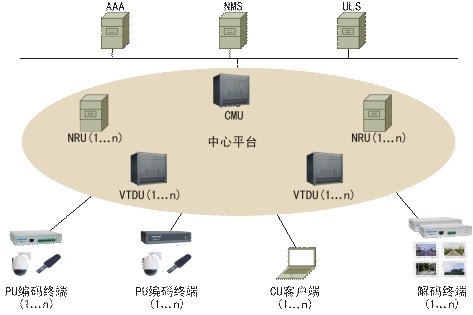

　　单级系统组网架构如上图所示。主要包括前端单元PU、客户端单元CU、中心平台(包括CMU、VTDU、NRU)以及支撑系统（包括AAA、ULS和NMS），各部分均接入IP 承载网。

　　作为运营支撑系统，AAA、ULS和NMS协助中心平台完成视频监控业务，逻辑上不属于中心平台。

　　VTDU和NRU采用分布式部署，一个中心平台可包括多台VTDU及NRU。为了实现大容量的PU和CU的接入和管理，PU和CU的接入模块也可采用分布式部署。

　　2、多级系统组网架构

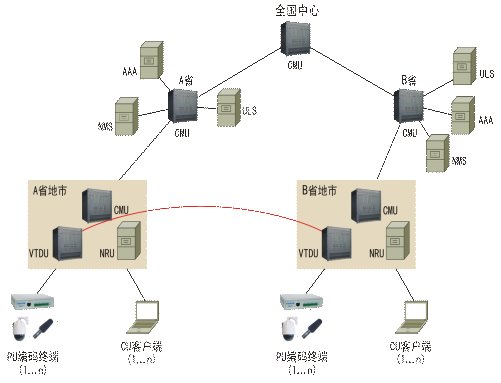

　　多级系统由多个单级系统通过CMU分级级联的方式构成，组网架构如上图所示。

　　以省为单位，ULS只需部署一台，提供全网统一的登录接口，可根据用户设置的所归属的平台信息与AAA服务器进行交互，从而将用户从定向到相应的CMU上。

　　AAA以省为单位进行配置，负责省所辖的所有平台的客户认证与客户信息记录。

　　NMS负责远程管理所辖的AAA、CMU、VTDU、NRU及PU等设备，并提供级联管理功能。NMS可以省为单位进行配置，对全省相关设备进行统一管理。

　　CMU采用树状结构进行级联。高级CMU负责管理其子CMU并负责转发各子CMU间的信令，所有跨域的业务都需要高级CMU转发信令、统一管理。各级CMU都可提供PU及CU接入功能。
