实用教程 新手看图纸自制DIY投影机

昨天介绍了《自制投影机新人DIY成功经验分享》，今天我们接着看这位网友如何自己动手做投影机。

1、测试液晶屏（也可测试灯泡）

　　不太难的步骤，但对于新手来讲，说不定还有些困惑，其实很简单，开关电源的L和N连到220V交流电，－极和＋极就是12V直流了，连接到驱动板的黑线（－极）和红线（＋级）上。驱动板的那个最宽接口的信号线连接到液晶屏的相应接口上，另一条线（高压）是给液晶板背光灯供电的，这两条线都有对应的接口，想接错都不可能。然后随便接入一路信号，电脑输出的VGA最好，DVD输出的S-Video也可。最后检查一下电路，接通电源，如果没有显示，就按一下遥控器上的Power按钮。如果正常，就会看到显示了。注意遥控器上电池仓的那个小塑料片要抽掉。测试的照片我没有照，不过我画图是快手，大概看看吧。

　　测试灯泡的话，要固定灯座，连接镇流器和触发器，麻烦一些，也可以安装好了再测试。

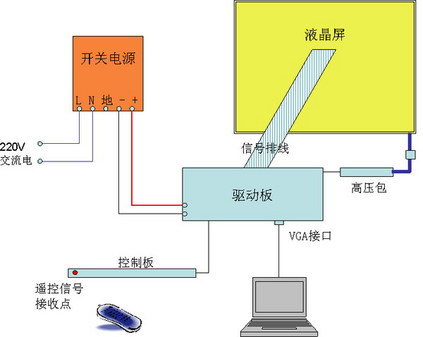

液晶板测试电路图

2、研究和确定总的结构（包括光路结构、电路结构、所有部件安装位置等）

　　对新手来讲，这个步骤非常重要，搞清楚了会事半功倍。不要一上来就装这装那，搞不好还要东拆西拆，耽误时间。

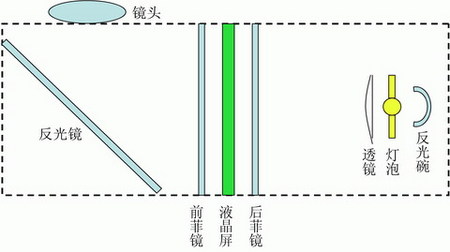

光路结构（从机箱上部俯视）

　　按照这个电路，插上电源后两个风扇马上会开始转；通开关1，灯点亮；通开关2，液晶屏打开。关的时候，顺序相反，保证灯灭后，风扇继续工作一段时间，而有的大侠还会为风扇装一个温度感应装置，温度降到一定程度后自动关闭风扇，此乃高级玩法。实际上，我没有安装开关2，因为还要自己另外添置一个开关，当时手头没有就算了。但我不知道这会不会有麻烦，因为看有个帖子曾经说最好先点灯后通驱动板，否则有可能会烧掉驱动板上的一个保险。不过到现在我还没问题，但心中难免惴惴不安，还想请高手指教。

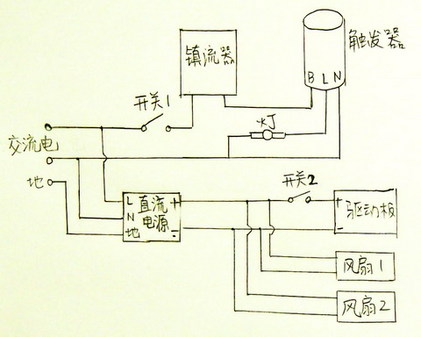

电路结构（我装电路之前画的）

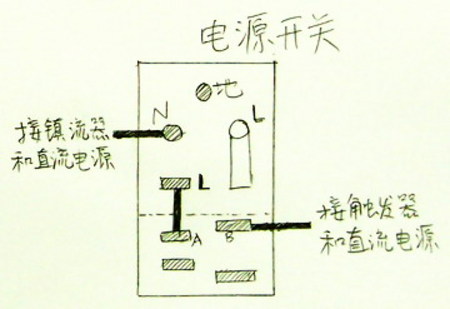

电源开关的连法（黑色粗线就是自己需要联的线）

　　风扇、镇流器、电源开关（插座）的位置都是固定的，而触发器和直流开关电源的位置可以自己决定，我都放到了这里，方便连线。涡轮风扇和驱动板都在灯室那边，也都有固定位置，就不说了。　

3、将所有需要电线的元件按需要焊接好电线。

　　确定完电子部件的位置后，就可以在安装之前先把部分电线焊接好，因为原有线的长度肯定不够，而安装完之后再焊接肯定会比较麻烦。除了有接线柱的部分，其他所有连接都应该用电烙铁焊牢，这是为了保证电路的稳固。交流部分（接灯泡、镇流器那些）一定要采用较粗的导线，而且一定要避免虚焊（电流挺大的），直流部分可以用细线。另外线的颜色最好多几种，可以降低接错的概率，方便检查。

4、安装固定驱动板

　　这个步骤没什么可说的，对好孔就是了。不过我买的那个机箱还是不匹配的，需要大肆改造，又是电钻又是钢锉的，着实费力，改完了之后……真丑啊，给大家看看。听说现在已经是匹配的机箱了，羡慕啊。

　电子部件安装位置

我的丑陋的接口部分

特色

　　我的机箱的孔与控制板指示灯的位置也不匹配，我就只把控制板上那个接受遥控信号的东东对准其中一个小孔，这样就可以在机箱后面遥控了。　　

5、安装透光镜、反光碗、灯泡和涡轮风扇

　　这个步骤也不难，先装好透镜和涡轮风扇，这两个东西都装在朝向液晶屏的一侧，透镜凸面朝液晶屏，涡轮风扇的方形出风口要卡在机箱外壳那个方口里。我还把风扇与铁板之间垫了一圈双面胶，这样接触比较紧密，不漏风，可以让风扇更充分地排出灯室内的热风。

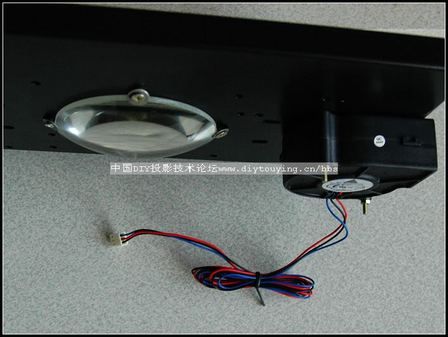

透镜和涡轮风扇

　　然后安装灯泡，这个要小心一些。先把灯座固定好，但其中一端先不要拧紧。取出灯，找出两个六角形铜柱，旋在灯泡的两头，然后把灯卡在灯座上，要慢慢用力。卡好后，可以把尚未固定紧的那个灯座向中间慢慢推进一些，同时拧紧螺母，这样可以保证灯座与灯泡接触良好。

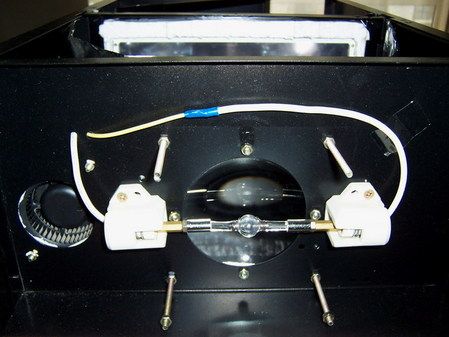

灯座和灯泡

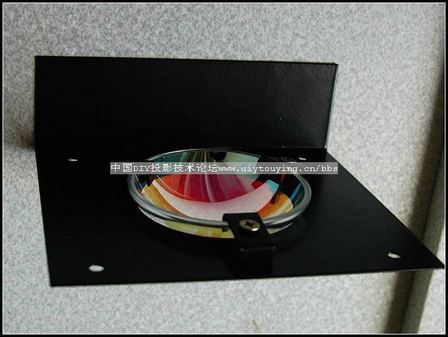

　　反光镜的安装

反光碗可以用三个n形的卡扣固定

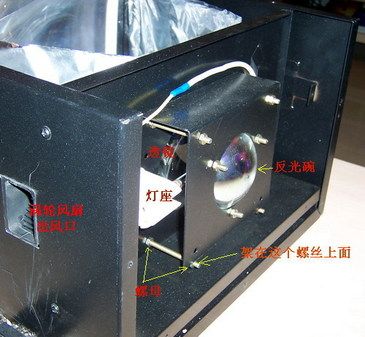

反光碗的支架的安装

　　然后用最长的螺杆固定，两眼固定，另外两眼用螺母顶着，折边向上起到隔热的作用。
