曙光大规模KVM切换系统技术漫谈之二

　　曙光大规模KVM系统以其灵活性、人性化、智能化而著称。其中表现之一就是友好的人机交换界面。市场上的低端KVM产品多数都没有很好的人机交换界面，只能靠键盘切换或者开关切换，这样容易造成在使用过程中，用户往往不知道当前在线节点的位置，如果该节点出现故障，则需要很大工作量来寻找故障节点。而曙光KVM系统所配有的人机交换界面是OSD切换菜单和键盘快捷键切换两套操作界面。具有以下六大功能和特点：

一、 多路节点瞬间切换

　　无论是使用OSD菜单还是使用键盘快捷键，都可以实现1024节点之间的瞬间切换。键盘是计算机主要的输入设备，那如何才能使得在切换节点的过程中，不影响计算机的输入呢？我们的做法是通过使用键盘上一些不常使用的键实现节点的切换和OSD菜单的显示。如用“双击ScrollLock键”实现显示OSD主菜单的功能。由于键盘上的“ScrollLock键”一般不常用，所以我们采用这种方法来操作KVM终端卡，以实现节点切换功能。

二、 在线节点预搜索

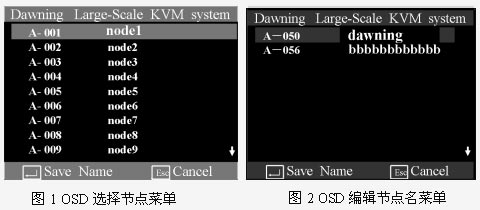

　　用户在将终端卡上电时，终端卡会立刻同多路器和节点机通信，搜索多路器和在线节点，并将搜索的信息存储，以备用户使用。这样用户可以通过双击ScrollLock键调出OSD菜单，所有在线的节点都罗列在上面，使用户一目了然，如图1所示。

三、 在线编辑组名称、节点名称

　　过去，很多使用KVM系统的用户都会遇到一个问题：节点只能用节点号标定。曙光大规模KVM系统有效的解决了这一难题，它可以允许用户任意修改组号、节点号，而且用户修改后的信息永不丢失。如图2所示。这样，用户可以将上千个以前只能靠节点号区分的节点命名一个有意义的名字，这样就非常方便用户的使用。如果用户需要重新配置节点名称，我们的OSD菜单中提供了一项功能：可以将全部节点的名称清空，这样就大大提高了用户的操作效率。

四、 指令信息处理方式的不同，保证计算机稳定运行

　　为了使切换到节点的操作与对节点机的具体操作相区分，曙光大规模KVM系统在按键和鼠标的信息处理上分两个部分：一个是节点在线时键盘、鼠标直接对节点操作（快捷键例外）；另一个是在进行OSD菜单处理时，键盘、鼠标信息不对节点操作，而只是对终端卡操作。这样做的好处直接避免了在显示OSD菜单的同时，冗余字符传到节点机，造成操作混乱的状况。

五、 人性化的OSD菜单设计

　　OSD菜单在细节上进行了大量的人性化设计。例如，对于节点选择可以采用上下键来逐个选择，或者使用翻页键进行选择。切换到一个节点后，下次再调出OSD菜单，显示菜单缺省值为当前节点，而不是先前节点状态。如果该节点上面还有其他节点，OSD菜单会显示上箭头，反之则显示下箭头。使用户对该节点在整个系统中的位置一目了然。这些人性化的设计迎合了用户的使用习惯。

六、 便捷高效的快捷键切换方式

　　曙光KVM具备两套高效的操作方法，一套是OSD菜单操作；另一套是键盘快捷键操作。如果节点数多，比如需要切换到100号节点以后，则OSD菜单要翻页几次，使用曙光KVM快捷键则可以将需要切换的节点号迅速切换，大大节省了操作时间（文：曙光研发部KVM项目组 李连波）。
