三达天宇会议系统方案

一、概述

    近几年来兴起的会议电视系统（Videoconferencing System）是一种以视频为主的交互式多媒体通信，它利用现有的图像通信技术，计算机通信技术以及微电子技术，进行本地区或远程地区之间的点对点或多点之间的双向视频，双工音频，以及数据等交互式信息实时通信。会议电视的目的是把相隔多个地点的会议室电视设备连接在一起，使各方与会人员有如身临现场一起开会，进行面对面对话的感觉，因此广泛地应用于各类行政会议，科技会议，远程教学以及商务谈判等事物中。会议电视系统具有真实、高效、实时的特点，是一种简便而有效的用于管理、指挥以及协同决策的技术手段，在国内也已开始广泛采用。

　　根据用户的需求我们设计了XXX会议电视系统方案

    1、 通过高质量的电视会议，使在地理上分散的部门可以更迅速的处理问题，不但省时、省钱、而且把传统会议面对面交流的自然感觉带给了与会人员，能迅速、准确的把握决策机会，使更多的人加入到重要决策之中，并形成一个更加开放、更加协作的工作环境。

    2、 通过会议电视系统广播式的工作模式，可以方便地、经常地组织远程培训和远程教育，更快提高各部门的业务工作水平。

    3、 提供会议电视系统，领导可以随时就某些突发事件对各地的下级部门下达指示；在重点地区设置会议电视系统，可以真正成为领导的千里眼、顺风耳，便于领导及时了解情况，进行准确的判断，迅速采取有力的措施。

    4、 会议电视系统可以满足用户一般会议电视的要求，同时可提供数据通信的加密接口。具有功能多、通信可靠、保密传输、价位低的特点。通过选用通信加密机可以为会议电视及数据通信提供保密通信

二、技术方案

    1.网络平台

    ISDN是会议电视诸多网络平台中性能价格比最高的一种网络平台。另外国际上基于ISDN的会议电视标准（H.320）已经非常成熟，而且基于ISDN的会议电视终端设备功能非常丰富；同时，基于ISDN的会议电视终端采用灵活的拨号方式，并且高、中、低档产品应有尽有，能满足不同用户的不同需求。因此我们选择ISDN作为主要的通信网络平台，对于没有ISDN的地区可以考虑采用DDN、卫星等其它网络平台接入该会议电视系统。

    2.方案说明

    XXX会议电视系统的网络结构图如下。

    利用该系统电视会议，会议电视系统采用主席控制方式，由主会场充当主席。主席可以任意选择某一会场（包括其自己）进行发言，此时其他所有会场看到的均为发言者，而该发言者看到是前一位发言者。主席安排整个会议的进程，其有权中止某个发言者的发言，取消某个会场参与会或在会议进行中将某个会场加入进整个会议。

　　3.系统设备建议

    3.1 会议电视终端设备

    会议电视终端设备主要功能是：对现场图象和声音进行采样和数字化，然后进行数据编码压缩并传输；对接收到的数据进行解码，将数字信号恢复成模拟的图象和声音并显示。
在所有的会场中我们必须安放一套会议电视终端设备。主会场建议选用PolyCom公司的ViewStation；各分会场可以根据实际情况选用ViewStation或PictureTel公司的Live200。

    3.2 多点控制单元（MCU）

    多点控制单元是进行多点会议电视的必须设备，主要功能是：完成多路视频/音频数据流的处理与交换，选择源数据流进行广播；同时提供多种会议控制功能。在本系统中MCU的选择我们采用VidoeServer公司的Series2000。

    3.3 数据互通设备选择

    利用安装了数据应用共享软件的电脑来实现数据共享功能。

    3.4 图文摄像机（Document Camera）

    当有文档需要传送时，文档Camera能清晰地摄取图象.

    3.5 多功能智能板

    为使视频会议更真实和自然，与会者均可在多功能智能板上书写，进行交流。

    3.6 其它设备

    如投影机、电脑等。

    4．主要系统设备接入方式

    4.1会议电视终端设备接入方式：

　　会议电视终端设备接入N－ISDN网络的方式按接入的速率分为两种：当以128kbps速率接入时，会议电视终端设备提供一个BRI接口直接与一路ISDN线路相连；当以128kbps以上速率（如384kbps或512kbps速率）时，会议电视终端设备网络接口选用反向复用设备。该设备提供3个或4个ISDN BRI接口，通过3/4根ISDN BRI线路与N－ISDN网络连接。该设备同时提供ISDN反向复用能力，将3/4根ISDN BRI线路反向复用，为会议电视系统提供复用后的384/512kbps速率的通道。

　　ViewStation V35可以提供V.35接口，通过DDN或卫星网接入MCU。

　　4.2 MCU接入方式：

　　MCU通过PRI（30B＋D）接入ISDN公网。MCU同样提供V.35接口与DDN或卫星网相连。

三、会议电视系统功能说明

　　会议电视系统中的各会场的功能如下。

　　1 视频功能

　　利用切换方法可将本地会场的画面、本地不同视频源的视频信号、所接入录像机的录像资料传送至其它会场。

　　可根据需要录制下整个会议进程的图像和声音。

　　最大帧频在15帧/秒；在384/512kbps的速率下最大帧频能够达到30帧/秒。

　　各会场可以同时看到4个其它会场的画面（需要购买4画面模块）。

　　可以实现分会场看到主会场，主会场看到4个分会场的画面（需要4画面模块）。

　　2 音频功能

采用自动背景噪音抑制的方式提高声音质量。
采用自动增益控制，保证发言人在距麦克风不同时音量不变。
采用全向麦克风，实现声音的全方位采集。
可随时调节音量。
可实现唇音同步。

　　3 数据功能

可发送MicrosoftPowerPoint格式的图片。
可共享电子白板。
支持托曳式文件传送。
支持应用程序共享

　　4 控制功能

　　4.1语音控制功能

根据各会场声音的大小，决定谁是广播者（发言会场声音最大）， 基本用于点数较少的场合。
可选择自己需要看到的会场。
可选择主席控制。

　　4.2直接控制功能

　　每个会场的状态(包括图像、声音和数据)都很形象地显示在与Series 2000相连的工作站(Workstation)的显示器上, 管理者通过鼠标操作，配合管理软件，可对会议进程进行安排和控制
切换广播会场。

　　加入或删除会场。
　　结束会议。
　　监视各会场的情况。
　　取消主席控制，改为直接控制或语音控制。

　　4.3主席控制功能（需要购买主席控制模块）

　　依据ITU-T H.243而实现的多点会议控制方式，为目前电视会议系统中最常用、最有效的控制方式
同一会议中主席只能有一个。

　　主席可广播任一会场。
　　主席可指定发言会场发言，切换其图像作为全网的广播者。广播者看到的会场由语音控制或可自选而定。
　　主席可看到各分会场的全名。
　　主席权力（令牌）可放弃成为语音控制。
　　遥控当前所看到会场的摄像机镜头的动作。
　　查看当前所看到对方会场名字。
　　将任一分会场从会议进程中删除。
　　可任选参加会议的会场观看。

　　4.4其它功能

　　通过无线遥控器可控制摄像机的动作，包括镜头的上下、左右、拉近与拉远。系统监测窗口可监视网络状态。如，网络速率、通信协议、网络误码等。可提供10个本地会场预置画面，利用无线控制器可方便地实现画面间的切换。VideoServer公司的Series2000（MCU）单级最多可以支持48个点（128kbps）同时召开会议，也可以通过级联方式进行扩充。Series2000可以同时召开多个不同的会议，不同会议组可任意定义。

　　在同一会议组中速率相同，不同会议组的速率可以不相同，不同会议组之间互不干扰。如一台40端口的Series2000中最多可同时召开40个不同的会议。

　　Series2000上的RS-232接口通过一对调制解调器连接一台远端工作站对Series2000进行控制，控制功能完全与本地工作站相同。工作站也可以通过TCP/IP网络对Series2000进行控制。

　　5 用户操作界面

　　ViewStation会议电视系统提供无线控制器的输入方式。
　　ViewStation可连接辅助摄像机、图文摄像机、录像机、影碟机、录音机、调音台、特技机、字幕机等多种外围设备。

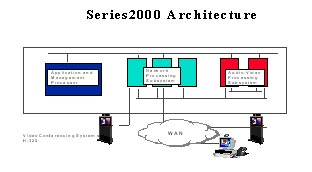

图1 MCU基本结构示意图

　　2、Series2007实现功能

　　a、Series2007有三种图像切换方式

　　● 主席控制：任意会议点可申请主席控制功能。

◇ 可选择广播者
◇ 可删除会议点
◇ 可任意浏览会议点
◇ 可结束会议
◇ 可放弃主席控制功能

　　● 声音控制：在多点会议电视系统中，MCU自动根据与会者发言音量的大小，将图自动从一个会场切换到声音较大的场并广播出去。

　　● 导演控制：每个与会者的状态(包括图像、声音和数据)都很形象地显示在与MCU相连的工作站的监视器上，管理者通过鼠标操作，配合管理软件，可直接对与会者进行选取想要看的。

　　b、综合诊断

　　MCU可对控制器和网络中可能出现的问题进行判断，如：通电诊断、在线诊断、多种巡回检测、报警及事件记录等

　　c、语音速率可调

　　MCU 可改变分配给语音的传输带宽(从16kbps-64kbps)，这对于传输信道容量为128kbps 或更低的会议电视显得尤为重要，这样才能获得满意的图像质量。

　　3、Series2007设备结构

　　Series2007产品包含一系列网络接口板，这些接口板可以插入8槽的Series2007机架。Series2007支持与公用或专用网络的各种连接。接口包括：E1、一次群速率和基本速率的ISDN接口、以及V.35/RS449/X.21。在对Series2007订货时，这些接口板是可选的。基本速率接口板能提供四个BRI线路连接；V.35/RS-449/ X.21模块能与信道服务单元/数据服务单元（CSU/DSU）一起使用，或与专用数据通信设备相连，例如E1复用器和反向复用器等。Series2007可以和反向复用器一起使用，支持高达768kbps的数据速率。

　　4、组成部件介绍

　　a、硬件

　　● 机架

　　每个Series2007服务器包括一个系统机架，用来装入模块卡和软件。每一个机架都包含了系统软件、外围设备、母板和电源部分。所有插槽都可用来插入模块卡。在可用的插槽内按一定次序放置模块。

　　● 桥接处理单元BPU

　　BPU负责完成ITU-T H.221协议处理、音频桥接和视频交换。在Series2007中最多可以配置2个BPU。

　　● T.120卡

　　多点数据通信时，需要在Series2007中安装一块T.120卡，简称TCM，它的主要功能是提供多点数据通信能力。可以支持8个会议终端。一个Series2007最多只可以插入1块TCM卡，占用Series2007的一个插槽位置。目前，TCM只能运行在不高于768K的速率下，并且不支持级联。

　　● 四画面模块

　　四画面模块能够使视频终端同时显示四个画面，每个四画面模块（简称TCM）能够支持一个会议。增强的四画面模块还支持混合速率接入（5种不同速率的视频终端同时召开同一会议）以及四画面时的语音激励。

　　b、软件

　　Series2007全部操作都可通过外接工作站，在Windows界面下完成。主要功能包括：文件管理、定义会议、事件记录、各种诊断、系统配置、会议控制、数据库管理等。

---------------------------------------------

方案提供商：北京三达天宇科技发展有限公司
