东平科技会议室投影切换控制系统方案

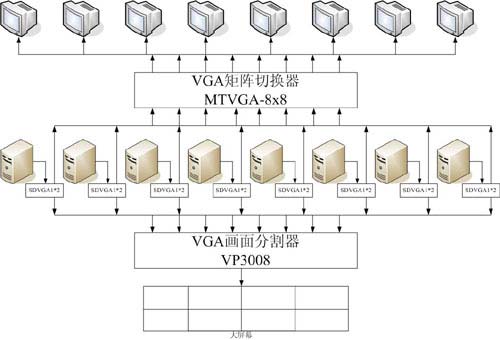

1、 系统联接图

2、 系统说明及功能介绍

    系统要求将8台主机的画面任意显示在8台显示器上，并可以任意切换；同时在大屏幕上可同时显示8台主机的信号，并且画面可以任意缩放，漫游，需要时可单独全屏显示一路信号。

    为达到上述要求，我公司帮您选配了3种设备：

    VGA分配器SDVGA-1*2 主机信号直接接入SDVGA-1*2，由SDVGA-1*2将主机的信号分成两路，一路进VGA矩阵切换器，另一路进VGA画面分割器。

    VGA矩阵切换器MTVGA-8*8 可将8台主机的画面分别显示在8台显示器上并可任意切换。

    VGA画面分割器VP3008 可将8台主机的信号同时显示在大屏幕上，并且画面可以任意缩放，漫游，需要时可单独全屏显示一路信号。

3、 设备简介

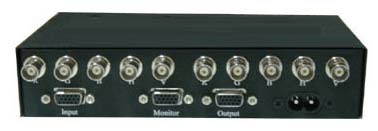

（1）SDVGA-1*2（品牌：DPTECH东科）

　　SDVGA系列分配器使用于带宽小于 350MHz、距离小于100M的VGA信号的多路驱动分配。具有宽带、高速、高精度、高输出电流、低噪声、低功耗的良好性能。电路采用了异于传统的典型电流型放大模式，其独特的反馈拓朴整合了传统电流型和电压型反馈拓朴的优点，保证了输入电平的极小误差和较高的增益精度。

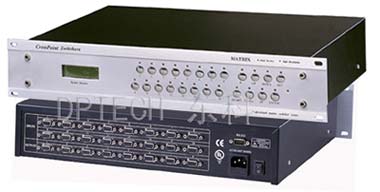

（2）MTVGA-8*8（品牌：DPTECH东科）

　　MTVGA系列矩阵切换器是专门为计算机视频信号的显示切换而设计的高性能宽带矩阵开关设备，具有连线简便，体积小等特点，适于中短距离传输场合。其输入、输出端均为D-SUB HD 15针（VGA）接口。可将多路输入信号任意选择一路或多路分别输出给一路或多路显示设备。控制方式包括面板手动控制、RS-232控制等方式。RS-232输入、输出，可多台连接，便于扩展。通过随机奉送的控制软件，可控制矩阵切换、自动循环画面切换等等。该系列产品可广泛应用于大屏幕投影显示工程、电化教学、指挥控制中心、多媒体会议室等场合。

• 兼容复合视频、S－视频、分量视频、HDTV、RGsB、RGBHV
• 超宽带技术设计，350M（－3dB）的满载RGB视频带宽
• 采用数字同步识别处理（DSIP）技术
• 采用大尺寸彩色液晶显示屏，可显示设备各通道的切换状态、输入信号特性等信息，方便切换控制
• 采用多种切换控制方式：红外遥控切换、键盘操作切换、RS232控制切换
• 可机架安装的标准机箱
• 多组全局预置，掉电自动保存

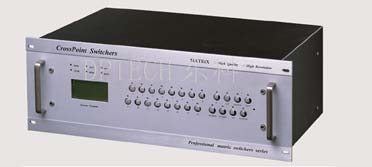

（3）VP3008（品牌：DPTECH东科）

　　VP300 系列画面分割器是专业化的视频处理与控制设备，它能够在高分辨率的RGB 显示设备上以全屏或多窗口模式显示四路视频信息。VP300采用嵌入式结构设计，内嵌专用操作系统，整个系统封闭式运行，稳定性大大高于基于WINDOWS操作系统的“计算机＋板卡”方式的传统控制器。VP300可接受高分辨率RGB、VGA，复合视频及SVIDEO等格式的视频信号，并按用户要求对视频信号进行视窗大小、显示位置、图像比例等方面的调整和变换，最终输出统一格式的VGA、RGB或DVI信号。VP300系列视频多窗口控制器是硬件控制器，不需要操作系统支持，迅速启动，稳定性高。

产品特性：

• 每条输入通道接受NTSC/PAL制式的复合视频，Svideo，VGA信号和高分辨率RGB信号。
• 支持DVI输入。
• 输入视窗的位置、比例、大小及形状可任一指定，可任意堆放视窗，可实现画中画、均匀切割、层叠堆放等多种特技。 同时也支持单路信号的满屏显示。
• 控制参数系统自动保存，能随时调用。
• 输出分辨率高达1600x1200。
• 支持DVI、VGA两种模式输出。
• 24比特颜色处理，16777216种颜色。
