智能中控系统礼堂阶梯教室应用

设计目的:

     根据要求，结合实际，设计一种使用简单方便，设备高度集成，外观美观大方，交互式现代化的演讲台式中控系统，用于学校/企业的大礼堂或阶梯教室。

系统特点:
  设备高度集成
  交互式方式
  视觉效果精美
  使用简单方便
  新颖吸引
  高度现代化

要想实现以上目的，我们的设计向您提供最佳解决方案：

     使用中央控制系统：将各种视频、音频及各种电器高度集成，实行中央集中控制，即所有设备的控制只需一台中央控制主机就可完成。

     使用这种先进的控制系统，对影音设备，投影设备，环境的控制都化繁为简，操作变得前所未有的简便、轻松。

     使用智能屏讲解会议内容更具实用性

     将要讲解的内容：通过投影机或实物展示台投到大屏幕上，在讲解的同时能随时在身前的液晶屏上进行修改、注释。使讲解表达清楚，一目了然。

     实现现代化教学的同时，使会议更加生动、吸引。

     与会人员对讲解内容增加兴趣、加深记忆，从而更好的达到教学/会议效果。

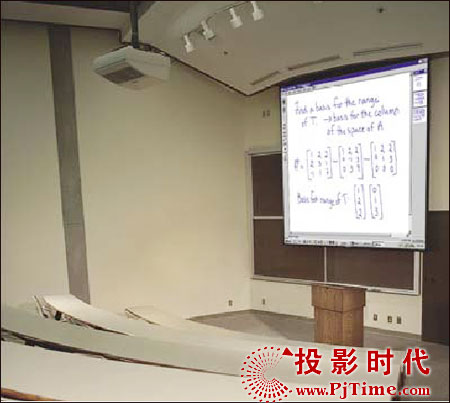

     使用投影机或实物展示台

     使用投影机或实物展示台将录像或图片投到智能板上，得到质感精美的图像，通过这些介绍精美图像，使与会人员更加形象地了解会议内容。

一.多媒体教学/会议系统方案的概述

    多媒体教学/会议系统不仅仅是简单的设备连接，它是采用中央控制系统进行集中控制和管理。将各种电教设备如智能屏、投影机、影碟机、计算机等连接到中央控制系统上，所有设备的控制只需一台中央控制桌就可完成，实现了设备的高度集成。

    根据不同需要进行图像的切换，以配合不同的讲解内容，影音的结合使演示分外精彩。能对讲解内容随时进行修改和注释，以进行实时的内容交流，使整个系统功能全面、使用方便。本方案运用现代化的教学手段如: 多功能智能屏，附带中央控制系统的中控桌，投影机，计算机等。利用本方案能进行效果好、效率高的会议研讨，汇报演示，教学培训等。

二.主要设备构成

  中央控制系统（以下“中央控制”简称“中控”）
  SMART Board智能屏
  投影设备：投影机，实物展示台，分配器等。
  影音设备：VCD,VCR,LD,DVD,CAMERA, 卡座，功放，麦克风等。
  环境：电动窗帘，投影幕等。

三.多媒体教学/会议系统方案功能介绍

连接：

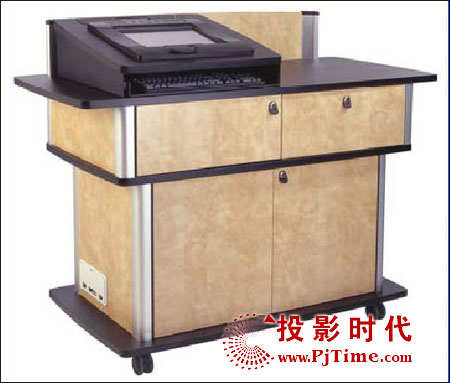

  中央控制系统的组成：中控主机和中控桌（中控桌可以由用户自备）
  将中控主机与计算机（台式机和笔记本）通过连线（包括串口、视频、音频、网络和并口）连接起来，计算机上安装智能屏驱动软件。
  将所有的投影设备，影音设备（DVD，VCR或实物展台等）连接到中控主机上，连接完成。
使用：
  通过控制面板上面的各种设备的控制按键，选择这些按键，切换不同的信号输入源。
  通过投影机，将计算机界面的图像打到投影幕上，在智能屏上以有线笔代替鼠标对界面进行操作。
  依据教学/会议内容选择切换不同的视频输入。
1. 使用投影机或实物展示台将录像或图片投到大屏幕上，得到质感精美的图像，与会人员能形象立体地了解会议主要内容，且印象深刻。
2. 将要讲解的内容通过投影机或实物展示台投到大屏幕上，在讲解的同时能随时在桌面上进行修改、注释。使讲解表达清楚，一目了然。

四.各种设备功能简介

1. 中央控制系统
组成: SMART Expression IM + SMART Sympodium IM-150或SMART L-150
功能: 来自各种信号源的视频/音频信号经由中控主机控制，可实现以下控制：
a. 视频信号与计算机信号的切换
b. 各种视频信号之间的切换及计算机信号之间的切换
c. 控制调节音响系统
d. 监视投影机投影画面
e. 控制所有连接设备的开关
对以上所有设备的控制是通过触摸屏，鼠标或手动控制面板三种控制界面轻点完成。
2. SMART Board多功能智能屏
  SMART多功能智能屏为15英寸触摸式液晶屏，与投影机和投影幕配合，用于大型场合的教学/会议。它以无线笔代替鼠标控制电脑中的Windows或Macintosh软件。
  使用SMART 智能屏提供的彩色电子笔直接在屏幕上书写，视觉效果明显。使用它在文档或图片上做注释来表达意见，或对重点内容加标注、下划线，使记忆深刻。
  智能屏操作自然亲切，增加了板书的灵活性。使用的电子墨水擦写快捷方便，绝无粉尘和电磁等环境污染。
  可将该文件存储、打印或剪贴至其它应用程序。参会人员再也不会因记笔记而分散注意力了。
  智能屏操作简单，易学易用，无需进行更多的培训，演讲人可以坐在位子上完成所有的操作。

  网络会议功能：通过网络用SMART 智能屏你就可以同时与本会议及远程会议室的人员共同进行会议研讨。
  你能与远程会议共享你的文字，图形及各种WINDOWS应用程序。就象面对面的开会一样。
  智能屏支持的网络会议系统有Bridgit(SMART公司自行开发的数据会议软件)， Netmeeting，Intel Proshare，VTel，Picture Tel，BT等。
3. 投影机
  采用高亮度单枪投影机，其色彩丰富，清晰自然，能满足多方面要求。
推荐机型：
产地：
业绩：
技术指标:
★ 市场上超小，超轻的XGA投影机
★ 2000ANSI流明亮度以上
★ 真1024×768(XGA)分辨率
★ 与800×600和640×480的计算机分辨兼容
★ 带轨迹球的遥控器
★ 先进的自动同步功能
★ 局部放大功能
★ 全自动安装
★ 可与多种计算机广泛兼容
★ 静音操作
★ 可安装到天花板上
★ 中文操作界面
4. 电动屏幕
  选用美国DA-LITE 电动屏幕100寸
特点：
★ 使用效果好，寿命长
5. 实物展示台
  不但可以投影实物，还可以投影底片、胶片等。
  经投影机联合进行演示，增加清晰、自然的感受，能准确的传达信息。
  与智能屏显示，扩大智能屏的视觉效果。
推荐机型：JVC AV-P700E实物展示台。
它的优良品质主要表现在：自动聚集；11倍变焦；光圈带微调；450电视线。两盏侧灯, 两盏底灯。色彩还原度甚佳；正负片反转；拆下近摄镜头可以清晰地采集到周围环境的影像。可以轻松的将实物或文本文件采集到计算机里进行编辑。JVC是目前所有展示台中视频效果最好的品牌。
6. 音响设备
本套系统中包含两个15瓦扬声器、一台功放和一台三路混合器，通过一个音量按钮控制所有的音源。如有需要，还可以外接专业音响设备。

五.方案总结

    现代化、高效率的培训，取决于科技的发展。我们的方案整体结构紧凑、功能强、成本低，是一种最新型的设计方案。希望通过我们的努力，能为您提供优质的服务。我们利用最先进的设备（如智能屏）配合您已有的设施向您提供全面的设计方案。

-----------------------------------------------------------------------------------------------
六. SMART Technologies公司简介

     SMART Technologies 公司是一家生产高科技产品的加拿大公司，其SMART Board （交互式智能电子白板） 产品已通过ISO9001认证。公司于1996/1997年连续两年被评为加拿大500家成长最快的公司之一，2001年被评为加拿大十佳出口企业。从1987年起，SMART成为世界上设计、制造交互式电子白板和软件的先驱，这一产品应用于以计算机为基础的会议、教学、演示、培训、简报等，能够大大的加强它们的通讯效果。在1992年，SMART和美国计算机巨人INTEL成立了一个战略性的联盟，INTEL投资26%的股份，使得产品的开发和市场的推广更加有力，目前该产品世界销量和国内销量均为第一位。在1991年，SMART公司推出了SMART2000会议系统。SMART的销售是通过分布在世界各地的增值代理商来完成的，北京科瑞斯特电脑技术有限公司是SMART Technologies公司在国内的唯一指定代理商。

多媒体方案商：北京科瑞斯特电脑技术有限公司

电话：010-88414950/51/52/53
