博丰润德DLP大屏幕拼接系统

    DLP 是英文 Digital Light Processor 的缩写，译作数字光处理器。这一新的投影技术的诞生，是美国德州仪器公司在拥有存储数字信息的能力之后，终于实现了数字信息的显示。 DLP 技术是投影显示领域划时代的革命，它以 DMD(Digital Micromirror Device)数字微反射器作为光阀成像器件，采用数字光处理技术调制视频信号，驱动 DMD 光路系统，通过投影透镜获取大屏幕图像。

　　根据应用的需要，DLP 系统可以接收数字或模拟信号。模拟信号可在 DLP 设备生产厂家（OEM）的前端处理中转换为数字信号，任何隔行视频信号通过内置处理被转换成一个全图形帧视频信号。由此，信号通过 DLP 视频处理变成先进的红、绿、兰（RGB）数据，然后由先进的 RGB 数据格式化为全部二进制数据的平面。

　　当视频或图形信号经过处理后以数字格式送入 DMD ，信息的每一个像素按照 1 ： 1 的比例被直接映射在它自己的镜片上，以精确的数字控制，如果信号是 640X480 像素，只对器件中央的 640X480 镜片采取动作，其他区域的其他镜片将被简单地被置于“关“的状态。

    DLP 是一个简单的光学系统，当镜片在开的位置上时，透过聚光透镜和颜色滤波系统后，投影灯的光线直接照射在 DMD 上，将光反射到屏幕上形成一个数字的方型像素像图。

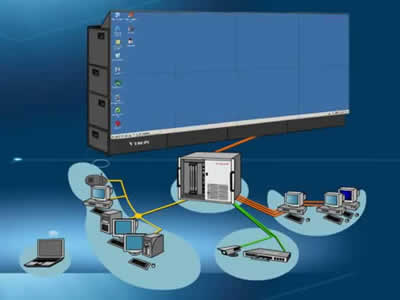

大屏幕拓扑结构图

大屏幕显示系统主要应用领域

    目前大屏幕显示系统在电信网络管理、公安交警指挥、交通监控管理、军事作战指挥训练、工业生产调度等多个领域的控制室中得到了广泛的应用，它能够集中显示来自 RGB,Video 和网络等多种不同信号源的信号，以满足用户大面积显示各种共享信息和综合信息的需求。

　　博丰润德公司提供的三菱及 VTRON 的控制室大屏幕显示系统解决方案是将国际最卓越的数字高清晰度数码显示技术、显示墙无缝拼接技术、多屏图像处理技术、多路信号切换技术、网络技术、集中控制技术等的应用综合为一体，形成一个拥有高亮度、高清晰度、高智能化控制、操作方法先进的大屏幕显示系统。

    制室应用包括电信和数据网络操作控制、军事指挥与控制、 煤矿生产及安全监控、公安交警指挥、能源供应、公用事业、以及交通管理等。控制室是控制中心的神经中枢。随着操作的数据日益增多，对于决定任务关键的操作，一个复杂而可靠的系统每时每刻都是非常重要的。

    大规模显示系统应该能够显示极高分辨率的图像，从总的全局概貌直到极小的细节。主要的要求包括对 Video 、工作站和网络等信号源数据的快速而高效的连接和显示，图像均匀性、色彩还原性、无缝的视觉效果和系统可靠性要求很高。

单元的拼接应用

    显示单元通过拼接组合成 VTRON 数字数字显示拼接墙系统，有平面和弧形两种形式，一般系统均采用平面形式，对于系统为 M × N （ M ≥ 5 ）的大型拼接墙系统 ，为取得最佳视角效果，可设计为水平方向相邻两列屏幕成像面夹角为 177 °（显示箱夹角 3 °）的弧形拼接墙系统。

平面数字显示拼接墙系统

    平面数字显示拼接墙系统由 M × N 个显示单元和 M 个底座单元拼接而成。下图是一个 2 × 2 配置的平面数字显示拼接墙系统。

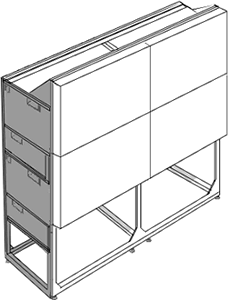

2 × 2 配置的数字显示拼接墙系统示意图

弧形数字显示拼接墙系统

　　当墙体较长（行数多）、环境空间狭长的情况下，可以考虑选择弧形拼接。

　　弧形显示拼接墙系统由 M × N 个显示单元和 M 个底座单元及弧形系统附件拼接而成。下图为一套 5 × 3 配置的弧形数字显示拼接墙系统。(C 系列和 T 系列均可进行弧形拼接)

5 × 3 配置的弧形数字显示拼接墙系统示意图

DLP 大屏幕拼接系统的主要组成部件

投影单元

　　　　　　

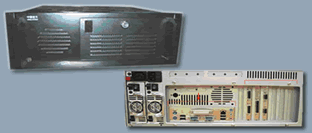

多屏拼接控制器

　　

矩阵

我们的技术优势

超大型（多达 256 屏）分布集群式的全屏图像处理技术；
实时网络显示技术；
世界独有的 PerfectPixels ASIC 超大规模超级图像处理集成电路芯片；
世界独创的超宽带数字 Video 流总线技术；
可实现 1/10 像素级电子几何校正与色平衡调节、全屏实时同步显示、多窗口任意透明叠加和多种特技显示的 ViewMaestro 多屏处理技术；
实现 RGB 信号插入实时显示的 Digicom 多屏处理技术；
独具匠心的屏幕拼墙自适应浮动结构专利技术；
用于数字显示单元、全面提升显示性能的 GUCS 屏幕专利技术；
无缝的 ViewScreen 软边拼接显示技术；
