高度集成多媒体培训教室方案

模块插卡式多媒体矩阵接口应用实例

    随着时代的发展，信息交流变得越来越重要，对信息交流的视听方式、方法的要求也越来越高，尤其是当今现代化会议室、培训教室视听设备的组成越来越完善和先进了，众多的音视频信号需要中间件——接口设备来传输、处理、切换，而且还要求可以通过智能中控系统高度自动化的对视听设备进行集中控制，为多媒体教学、演示环境提供完善、完整、完美的解决方案。

    MultiTasker™系列产品是一类多媒体信息选择/分配/切换/调整的功能组合，它以自由插卡的形式，根据不同系统的需求来订制各种功能插卡，最终实现多种功能集于一体的接口产品。

    我们在为用户建设多媒体教室工程中多次使用到了美国ALTINEX®公司的MT系列产品，感觉它非常适用于教学演示环境，所以推介给大家以共享。

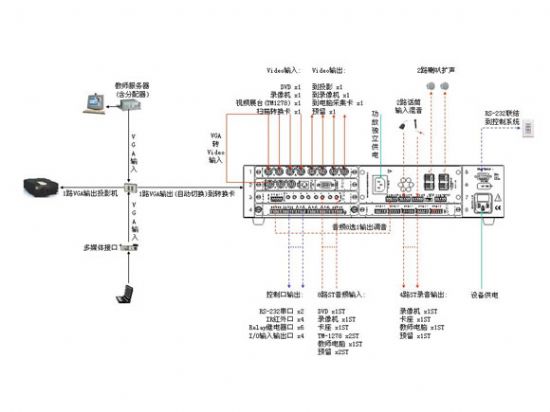

    下面以我们配置好的一套8模组系统为例，看看它在实际使用中的情况：

MT100-101 8槽位模组机箱

    MT多媒体插卡式矩阵机箱是系统的最基本配置，它有4槽位，8槽位，19槽位，20槽位可供选择。根据不同应用场合、容量、大小，选择方便，通用性好，配置灵活多变，任意插卡可插在任意槽位，不受空间位置控制。使用插卡箱式矩阵系统的一个重要优点是他能够使你迅速适应变化的情况。如系统需要扩容，只须增加一个插板即可。它提供标准机架安装方式和桌面安装方式，小型的8插槽机箱占2U高度，标准19″ 宽度，集成性好，设计紧凑，插入各种功能卡可以实现中小型系统应用的全部接口功能。

MT101-105 自定义控制面板

    控制面板并非标准配置，可以选配安装，在某些场合考虑到安装位置和成本因素，可能不需考虑面板按键控制，使用主机箱上的RS-232串行通讯口控制即可。面板有25键、36键可供选择，可以自定义编程设计按键功能。矩阵的输入输出键当然不可少，另有12个按键可作为“预置”功能定义键，一键可以完成多条命令发送、执行一系列操作，不用再频繁多次的敲击按键。

MT105-103 1号槽位安装视频矩阵切换卡

    视频、音频、RGB/VGA 信号的切换是接口部分的核心内容，切换的形式包含多进1出、1进多出、多进多出，在我们的设计中以MT105-103视频切换卡为例：它可以实现输入信号路数+输出信号路数≤8的灵活功能定义，通过跳线您可以把它定义为6×2、5×3、4×4、 3×5、2×6 ，在中小型工程应用场合使用感觉这一功能不错。系统设计工程师在定义视频的输入/输出时往往在实施阶段和设计阶段的定义有出入，增加或减少一两路是常事。使用固定路数输入输出矩阵设计往往不能尽如人意，需要更换设备更改配置。如今这一问题能轻松解决，我们只需改变控制代码即可“更改配置”。当然，此卡只是MT矩阵10多个系列上百种卡中的一种，更多功能更多优点在此不作详述，有兴趣的读者可登陆www.insease.com.cn或www.altinex.com网站查询相关资料。

MT106-100 2号槽位安装视频扫描转换卡

    扫描转换卡的应用场合一般都比较特殊，但有时是必不可少的配备。将视频Video信号向上转换为RGB/VGA/DVI信号可以供大屏幕投影或显示器显示；有时须将RGB/VGA信号向下转换为模拟视频基带信号，供采集、存储、录像、甚至运程传输使用，ALTINEX®的MT106系列有多种类型卡可以满足这一要求，并且提供专用调试、控制软件。视频扫描转换卡输入输出接口类型丰富，一般只占用一个槽位空间，结构紧凑、造价低，在多路信号需要转换的场合尤其实用。

    MT106系列最近新增了一种卡，适合教学环境应用的视频流MPEG播放器，存储芯片容量1GB，能将事先制作好的多媒体课件下载存储，作播放演示。当然如此大容量的存储空间也可作为视频采集的存储介质，不再占用硬盘空间，也不用在教室专配一台电脑作“硬盘”使用。

MT108-102 3号槽位安装音频切换卡

    音频信号的选择、音量的调节是音频矩阵的功能，所接驳的音频信号往往种类型多样：按平衡/非平衡、信号电平、信号阻抗分类有多种，我们当然不能一概而论，不同的信号要有不同的处理、匹配电路，一般认为音频处理比视频处理要复杂，多变化。混音、调音、均衡、放大、分配、切换、反馈、拟制、压限等各种情况，在音频系统设计中都应考虑周到。还好，这些专业的音频处理过程一般在我们的接口设计中只须考虑到混音、调音、放大、分配、切换功能，其余问题留给专业的音响设计师去解决吧。

MT112-104 4号槽位安装多功能控制卡

    多功能控制本不应是接口部分的内容，它应该是一个系统，甚至一个行业，但ALTINEX®的MT112系列插卡提供给用户这样一种解决方案，“Total Control”、“统统控制”的理念也适合于多媒体“系统集成”。现在只需提供一个槽位，很少很少的投资，即具有了专业中控制系统的功能。而且可编程性很好，定义2路RS-232、4路红外、6路继电器、4路I/O信号采集不比AMX或快思聪差，用比国产中控还少的投资达到进口中控的功能，你说是不是物超所值？既然是插卡矩阵，当然一片卡也是插多片卡也是插，要完成一个大型系统的控制当然也不在话下。

MT113-101 5、6、7号槽位安装扩音功放卡

    说到专业功放扩音的问题，那更不是接口的内容。恰恰ALTINEX® MT系列提供内置插卡式的功放。当然不能和高功率输出的功放比，但中小会议室几十、一两百平米环境辅助扩音应用还是可以的，笔者目前在一培训里就使用了这种内置插卡式功效，每片带两只立体声全频段吸顶喇叭，功率8? 30w 配合Bose FS-16和JBL Control 24 Micro音箱效果还不错，既可调音，又可混音，自带的幻相电源可以提供电容话筒供电，可以说考虑周全。一片功能卡就省去了调音台、前级、功效等几台设备，五分之一的价格解决问题。我们建议MT113在语言扩音和背景音乐场合使用比较合适。有的同志可能担心功放的功率消耗大，会不会引起对矩阵内其它插卡的电源干扰，还有散热问题？当然这一点厂家考虑到了，功放卡使用独立电源、超静音散热风扇设计来解决这一问题。

MT108-102 8号槽位安装音频放大分配卡

    音频分配卡功能就比较简单，一般用作音频放大、分配、长线驱动等，可以提供给多个房间扩音或作多路录音使用。MT108系列的音频处理卡型号多种多样，考虑到了放大、分配、平衡/非平衡转换、长线驱动等。

最后介绍一下ALTINEX®的其它几款有特色的产品。

    DA1917SX 电脑信号自动切换器
    DA1916SX 电脑信号自动切换器

    可以说这个产品有特色，并不是它性能方面有什么特别之处。我认为是此产品的设计创意有独到之处，DA1917SX将VGA 2选1和1分2功能结合起来，在很小的体积内完成二者的功能，还有外接 的开关盒，可以将控制口接入专业中控系统进行两路电脑的遥控切换；DA1916SX功能更是让人意想不到。它是将电脑VGA Loop环出、2选1、1分2 三者功能结合起来，在教学培训环境使用可以多台级联，一条VGA线串联所有学生电脑，学生各自有一控制开关可以在学生机和教师机显示之间任意切换不影响其他同学，不增加任何网络负担。教师控制台设一总控，可以强制让学生的显示器显示教师电脑的画面。反过来应用，教师可以在讲台上监视某一学生当前的显示画面。所有的前提条件是只铺一条线，我不知道还有哪个厂家设备有此功能？设计创意是否独到？

TM-1278AU 桌底安装多媒体信号接口

    ALTINEX®的特色产品在国内最有名气的可能是多媒体接插座设备它产品齐全、功能摸块多样、做工精细、价格合理。有桌面固定安装型、桌面弹起式安装型、墙面嵌入式安装型，形式多样，专利产品众多，是应用于中高档多媒体会议室、培训教室的推荐产品。

    注：北京英思杰科技有限公司是美国ALTINEX®信号接口设备专业制造厂家在中国地区的产品代理商和仓储供货商，负责中国客户的相关服务和产品供应，提供各类大、中、小型多媒体系统相关产品的设计、安装、调试及咨询服务。
