LCD投影机的工作原理详解

    LCD(LiquidCrystalDisplay，液晶显示)投影机是液晶显示技术和投影技术相结合的产物，它利用液晶的电光效应，用液晶板作为光的控制层来实现投影。液晶的种类很多，不同的液晶，其分子排列顺序也不同（在LCD显示器中，采用了扭曲向列型液晶）。有些液晶在不加电场时是透明的，而加了电场后就变得不透明了；有些则相反，在不加电场时是不透明的，而加了电场后就变得透明了，透明度的变化与所加电场有关，这就是电光效应。LCD投影机按内部液晶板的片数可分为单片式和三片式两种。现在投影机主要采用3片式LCD板，在此重点说明3片式LCD投影机的工作原理。

    三片式LCD投影机用红绿蓝三块液晶板分别作为红绿蓝三色光的控制层。光源发射出来的白色光经过镜头组会聚到达分色镜组，红色光首先被分离出来，投射到红色液晶板上，液晶板"记录"下的以透明度表示的图像信息被投射生成了图像中的红色光信息。绿色光被投射到绿色液晶板上，形成图像中的绿色光信息，同样蓝色光经蓝色液晶板生成图像中的蓝色光信息，三种颜色的光在棱镜中会聚，由投影镜头投射到投影幕上形成一幅全彩色图像。

----三片式LCD投影机比单片式LCD投影机具有更高的图像质量和更高的亮度。

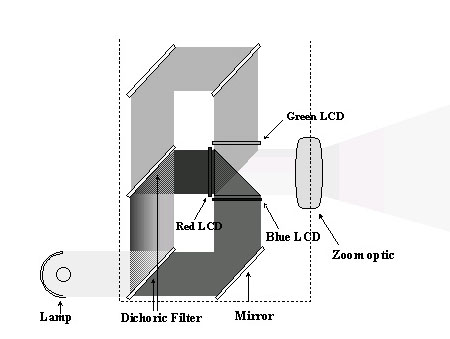

    LCD投影机分为液晶板投影机和液晶光阀投影机，我们在此仅仅介绍液晶板投影机。 液晶板投影机它的成像器件是液晶板，是一种被动式的投影方式。利用外光源金属卤素灯，通过分光镜形成RGB三束光，分别透射过RGB三块液晶板；信号源经过模数转换，调制加到液晶板上，控制液晶单元的开启、闭合，从而控制光路的通断，再经镜子合光后，由光学镜头放大，显示在大屏幕上。（见下图一）

（图一）

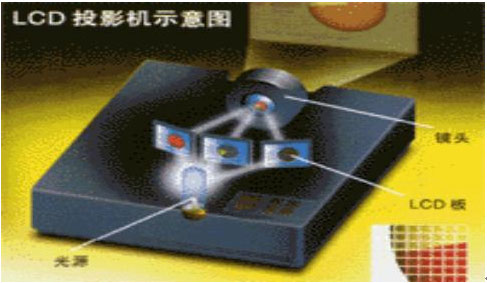

    三片式液晶投影机的成像原理(参见下图)，以某液晶投影机的光路为例：首先光线通过滤光片，滤掉红外线和紫外线这样的不可见光，红外线和紫外线对LCD片有一定的损害作用。透过两片多镜头镜片将光线均匀化，并将UHP灯产生的圆锥形光校正为和投影图像近似的矩形光线。在两片镜子之间的棱镜用来将光线预先极性化，较之没有该棱镜的不对称光箱，它可以减少光线的损失。光线下一步被分光镜分为红、绿、蓝三原色并被分别反射到相应的液晶片上。在到达液晶片之前光线还需要透过一个凸透镜和偏振片，凸透镜的作用是将光线集中，偏振片则进一步将光线极性化，使得光线振动方向一致，可以被液晶片控制。最后光线经过液晶片，通过电路板驱动，液晶片上的各像素点有序开闭，产生了图像，并通过每原色光的调校产生了丰富的色彩。最后三路光线最终汇聚在一起由镜头投射出去。


图二
