宝利通（Polycom）视频会议解决方案

    自20世纪90年代以来，信息技术正在深刻地改变着传统的信息传送手段和体系。会议电视技术的出现和发展，逐渐改变了人类的社会活动方式。视频通信是人类社会经济生活中不可缺少的一部分，有关的研究表明，有效的信息55%~60%依赖于面对面(Face to Face)的视觉效果，33%~38%依赖于说话者的语音，而只有7%依赖于内容。传统的通信工具，如电话、传真机等都无法达到面对面或一群人聚集在一起的沟通效果。对企事业单位来说，出差开会，已成为令人苦恼，望而却步的事情。采用会议电视的方式既达到了召开会议的目的，又避免了出差到外地。随着信息技术的发展，社会的进步以及我国的入世，大力发展和使用会议电视这一先进通信工具，将产生不可估量的社会效益和经济效益。

视频网方案
    H.320网络拓扑结构图:

    方案分析:

MCU组成模块:
AUDIO模块: 在会议过程中，混合音频
MUX 模块 – for H.320:信道复用
Video 模块:分屏和混速
其他模块: NET-2 E1,NET-8 ISDN,NET-4 ISDN,NET-2 ISDN ,NET-8 Leased,MPI-8,MPI-4
H.320需要根据客户的实际需求和网络的具体情况选择以上模块。
终端产品选择:
会议室>10人 PT970,PT960,ViewStation FX,ViewStation 4000
会议室2-10人 PT680,ViewStation 128,ViewStation MP,ViewStation SP,ViewStation H.323,viewstation EX
会议室<2人 桌面的ViaVideo

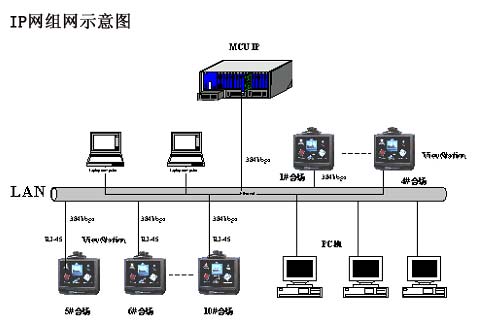

H.323网络拓扑图:

方案分析:

MCU组成模块:
AUDIO模块: 在会议过程中，混合音频
MG323 模块 – IP：接口板
Video 模块:分屏和混速
H.323需要根据客户的实际需求和网络的具体情况选择以上模块。
终端产品选择:
会议室>10人 PT970,PT960,ViewStation FX,ViewStation 4000
会议室2-10人 PT680,ViewStation 128,ViewStation MP,ViewStation SP,ViewStation
H.323,viewstation ex
会议室<2人 桌面的ViaVideo

系统实现功能

    按照上述搭建的视频会议系统能够实现以下功能：

1）基本的音视频通信

    任意两台终端之间均能在没有MCU参与的情况下通过网上拨号建立音视频的连接，进行点对点的视频会议。视频码流速率从64K到2M可调，在384K的情况下可以达到FCIF 30帧/秒的图像效果，且编码时延不大于300ms（不考虑网络时延），虽比不上广播级图像质量，但完全可以满足一般会议的要求。在2M的情况下可以达到近似广播级图像质量，完全可以满足高质量会议的要求。

2）数据会议功能

   ViewStation系统终端通过增加VISUAL CONCERT PC/FX模块，可以实现各个会场的与会者的数据和视频的同时传输和观看，实现会议文件、数据的共享。同时选择附件电子白板可以做到随写随传，即一方在书写的同时，其余各方都能立即看到；应用程序共享，修改以及文件传送等。

3)多点音视频通信

   当召开多点的交互式会议时则需要MCU（多点控制器）的参与。MCU的作用类似于交换机，主要完成各会场图像的切换和语音的混音功能，一般放置在主会场。在MCU的控制下可以实现语音激励、导演控制等多种会议控制方式。

4)视频流广播

   由于VS4000和ViewStation FX内置了视频广播流的功能，因此在只要此网络上的计算机被赋予了一定的权限以后，都可以收看会议的过程，计算机上只需装上相应的接收软件，如CISCO IP/TV或者APPLE QuickTime。

5）小范围会议

   VS4000和ViewStation FX内置了4点MCU的功能，这样可以不通过专用的MCU召开最多四方的交互式会议(1路语音)。内置MCU（多点会议服务器），支持384Kbps速率下4方会议和512Kbps速率下3方会议，帧频可达30帧/秒。并具有4分屏、语音激励切换、主席控制和单键地址簿拨号等功能。

6)远程管理

   Polycom ViewStation系列终端内置了WEB服务器，因此通过WEB可以进行远程管理和诊断，这样技术人员可以在异地完成对系统的软件升级以及维护。

7)第三方电话加入

   在召开会议时，我们经常遇到这样的问题，由于一些不确定因素导致某些人缺席会议。那么我们在建设整个视频会议网时就必须考虑到电话接入的问题。即在召开会议时，如果有些人不能列席会议，可以通过电话拨入会议，可以听到会议的内容也可以发言。

8）内置PowerPoint演示系统

   Polycom ViewStation 终端内置Microsoft PowerPoint演示系统，在开会时整个会场和分会场都能够看到演示文稿。

9）会议控制功能

    语音激励模式： 当同时有多个会议场点要求发言时，MCU从这些会议场点终端系统送来的数据流中抽取音频信号，在语音处理器中进行电平比较，选出电平最高的音频信号，既与会者讲话声音最大的那个会议场点，将其图像与声音信号广播到其它的会议场点。为了防止不必要的干扰引起的切换，MCU还可以设置声音切换的时间间隔。

    连续出席模式：（即分屏模式）连续出席模式是一种新发展的控制模式，这种模式通过将屏幕分割成若干窗口，而使与会者可以同时看到多个分会场的情况。

    演讲者模式： 演讲者模式就是中心会场发言人能看到各个分会场的多分屏画面，各个分会场只能看到演讲者的全屏画面。

    轮巡模式：轮巡模式是一种新的会议控制模式。在这种模式下，主会场可以轮巡分会场的画面，而分会场则看到演讲者的全屏画面。

    导演控制模式：导演控制模式是由会议操作员来控制会议中各与会点所看到的会议画面，无论分屏画面还是全屏画面，均可由会议操作员在会议随时切换而不用中断会议。可以随意开启和关闭各个会场的声音和图像。

方案特点

    1）设计采用先进技术，而且系统的兼容性和稳定性也相当强。

    有利于将来进一步扩展会议的范围，用户的投资效率也得到了提高。系统方案灵活，可扩充性强，由于该方案实际上是TCP/IP网上的一个具体应用，体现在应用层上，所以理论上说，只要IP网络铺设到的地方均可以安装视频会议终端，成为远程会议点。

    2)本网络中所涉及的全部设备均满足国家邮电部〖关于“会议电视网络技术体制”暂行规定〗中的相关规定。

    3)系统扩展性强 该组网方式提供较强的扩充性，在保证现有投资的基础上，通过MCU设备的多级级联、可以扩容至支持上千个电视会议用户的接入；同时通过增加不同的网络接口处理模块，可以将视频会议延伸到ISDN网、ATM网、卫星网和微波网等等（ MGC具备内置网关）。
