BARCO GEMINI 系统

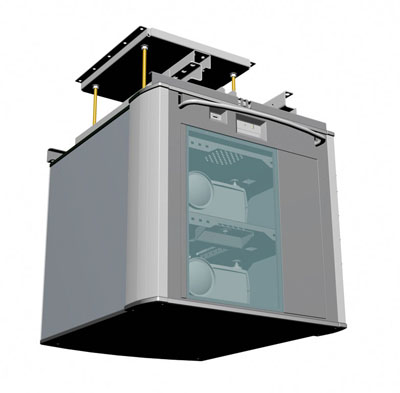

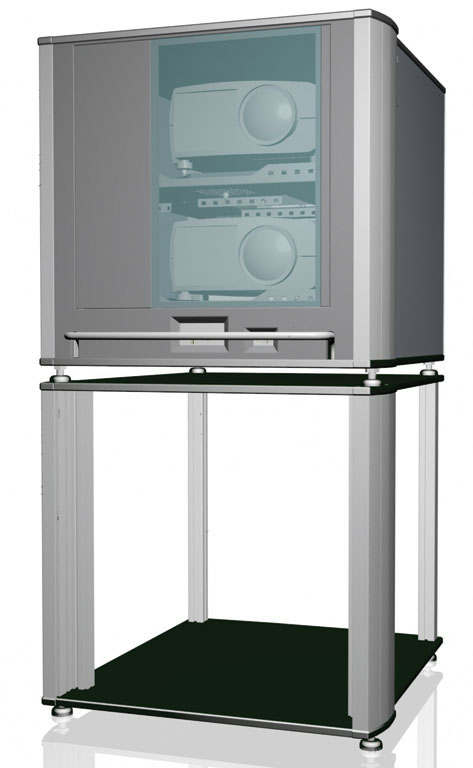

Gemini是BARCO三维被动立体显示系统的入门级产品，用于有场地规模限制及环境会经常发生变化的场合。系统的构成是：屏幕、校准设备（机械部分）、投影仪极其内部偏振装置、信号转换器及立体眼镜，可选择天花板吊装或桌面安装。

系统部件:
-2 台BARCO IQ投影仪（含镜头）
-内置的圆周偏振装置
-DUET II – 主动到被动转换器
-配套的安装校准部件
-屏幕（前投或背投）
-10副deluxe立体眼镜
-信号线
-安装指导

系统包中含采用两台IQ G350/R350 LCD投影仪，采用内部偏振、多晶硅技术（每台包含3片1.4” LCD片，分辨率XGA 1024 x 768 或SXGA+ 1400 x 1050）。

Gemini投影系统具备 iQ 系列投影机先进的画中画功能，是世界上目前为止唯一能同时显示四个窗口可变大小的投影机，内置的切换器确保信号源以及各种特殊效果间的无缝切换。Barco’s 创新的双灯设计保证了系统的可靠性 – 不会出现因为灯泡损坏而影响工作的情况。

由于采用的是内部的偏振技术，投影仪对光的利用效率达到了70%，而采用外部偏振技术的投影仪对光的利用效率最高为55%，BARCO的被动立体眼镜也是根据投影仪的特点进行了优化处理，保证最好的立体图象效果。 BARCO提供的集成过的机械部分让用户安装和使用更方便和轻松。

机光线输出立体输出	通常3500 ANSI流明 4620 STEREO流明
LCD 片	3 x1.4"主动SXGA多晶硅LCD片，内含微镜头阵列，分辨率为 XGA / SXGA+ (aspect ratio 4:3). LCD片经过严格的筛选工艺.
分辨率	1024 x 768 / 1400 x 1050
灯泡	灯箱内含两个200 Watt UHP灯,实现冗余。每个灯寿命1500小时，单灯模式寿命6000小时。
亮度均匀性	屏幕中心和边缘区域亮度均匀大于95 %
镜头可变性	焦距从 1.3-1.8可变
对比度	>800 : 1 (full white/full black)
扫描频率	水平 15 kHz - 110 kHz 垂直25 Hz - 150 Hz
投影屏幕	正投屏幕2.44 x 1.83M；背投屏幕 2.0 x 1.5M，可墙面安装
特性	内部光线偏振技术，提高光线利用率色彩稳定 BARCO专利的光线过滤器先进的数字放大技术先进的画中画技术，同时可显示4路不同信号信号间实现无缝切换
兼容性	-所有的视频信号(PAL, SECAM, NTSC 3.58, NTSC 4.43) 以复合, s-VHS, 和分量方式 -目前已实现的所有HDTV方式信号及扩展 (1080i, 720p…) -所有的计算机信号格式从VGA, S-VGA, XGA, S-XGA 到 U-XGA -大多数Macintosh计算机信号 -工作站输出的1600x1200信号 -象素时钟可达 160MHz -达到SXGA的 DVI信号
输入	1路可配置的 5芯BNC for: 复合 Video, S-Video, 分量Video, RGBHV, RGBS和RGsB. 1路复合Video (BNC) (前端输入可达7路复合Video) 1路S-Video (4- pin mini-DIN) (与BNC结合可达3路 S-Video) 1路VGA (D15联结) 1路DVI (数字可视接口)
通讯	1路 D9连接器用于 RS232输入输出 1路球形接收器
信号转换	BARCO DUET II
耗电	最大520 Watt
散热	<1775 BTU/h
安全规则	符合欧洲 UL1950和 EN60950标准
机械部分	BARCO投影仪支撑结构和屏幕
