投影机接口及作用

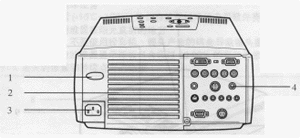

    投影机一般都有哪些接口，它们的作用是什么呢？ 爱普生EMP-9100 是一款功能非常齐全的投影机,我们以该机器为例进行说明：

１、Computer #1 mini D-Sub 15端口：输入计算机的模拟图象信号

２、转换开关：为Computer #1将有效端口切换为mini D-Sub15针端口(模拟)或DVI-D(数字)端口,使用尖头笔或其他尖头物体操作此开关

３、Computer #1 DVI-D端口：输入计算机的数字图象信号

４、Computer #2 BNC端口：☉R/Cr/Pr ☉G/Y ☉B/Cb/Pb ☉H/C Sync ☉V Sync 输入计算机的BNC图象信号,A/V设备组元图象信号(彩色单独信号)或RGB图象信号

５、Remote端口：连接可选的remote control receiver(ELPST04)

６、Mouse/Com端口：当将遥控器作为无线鼠标使用时,使用附带的投影机软件建议与计算机的连接

７、Audio #1端口：连接到Computer #1端口的计算机和A/V设备输入音频信号

８、S-Video端口：输入A/V设备的S图象信号

９、S-Video/Audio #2端口：从连接到BNC端口或S-Video端口的计算机和A/V设备输入音频信号连接计算机A/V设备时只输出声音

１０、Video端口：输入A/V设备的组元图象信号

１１、L-Audio-R端口：输入A/V设备的音频信号

１２、Monitor Out端口：将投影的图象信号输出到外部监视器(当从DVI-D端口输入时不输出)

１３、Stack Out端口：层叠投影时使用
