恢复亮度 投影机内部拆解清洗方法

    学校装备了目前教育单位比较流行的神州数码CX-500投影机，经过一年多的使用，该机出现亮度下降的情况。经检查，亮度下降是投影机内部污染所致。经过仔细研究，发现污染问题主要出在投影机的光机和风冷部分：

　　1.电源风扇的进风口正安装在镜头上方（投影机采用吊装方式），电源风扇紧靠镜头，使灰尘在镜头周围大量沉积。

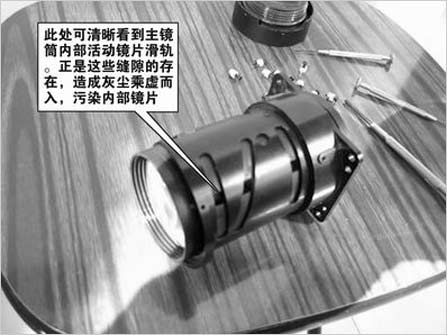

　　2.镜头未采取防尘措施，投影机投影面积的缩放由调焦环后的缩放环来实现，缩放环上的滑槽轨道和镜头滑槽实际上成了空气进入镜头内的通道，因镜头冷热变化使灰尘由滑槽缝隙进入镜头内腔，使镜片组污染，这是导致亮度下降的最主要原因。另外调焦镜筒座上涂有润滑脂，润滑脂因高温融化浸润聚焦镜片，也是投影机亮度下降的一个原因。

　　3.投影机的光箱部分密封不严，导致灰尘从缝隙中进入光箱，并沾染到分光镜、滤色片、透镜，致使光线打在液晶板之前已有部分损耗。

　　4.液晶板冷却系统仅使用较简易的单层滤网，且风路密封不好，易受灰尘沾染，使液晶板通光效率下降。

　　下面我们就来看看如何拆解清洗投影机解决这些问题，机器型号不同的朋友也可以借鉴一下。

一、投影机拆解

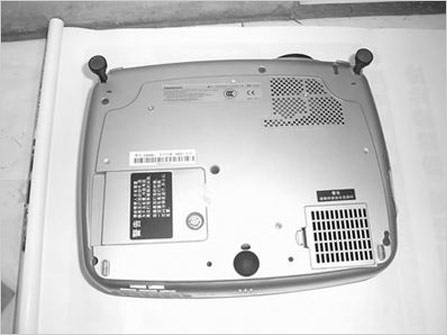

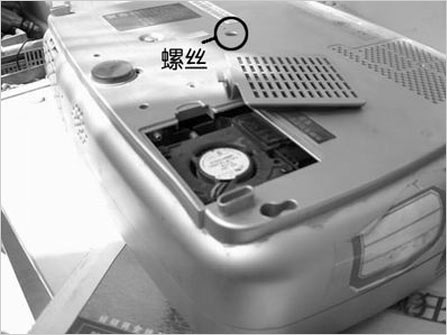

　　1.将机器翻过来，拆下6颗螺丝，简单地清扫一下灰尘，拿下过滤网，将机器重新翻正，掀去上壳。

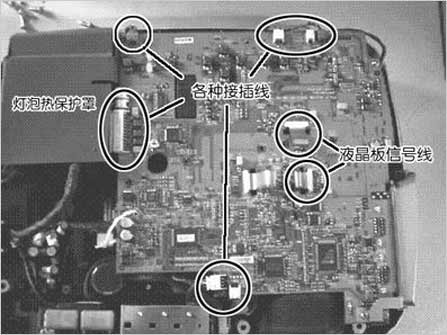

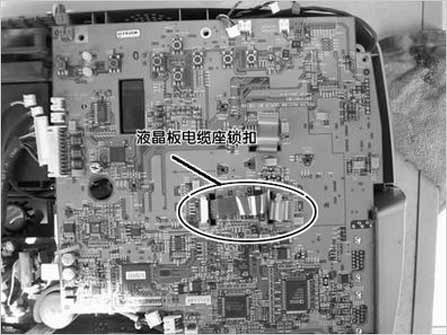

　　2.卸主板，拿走灯泡上的防护罩。将主板四周的接插线拔除，然后将液晶板上的信号线取下。扳开液晶板电缆接插件的锁扣，轻轻地取下液晶板电缆。

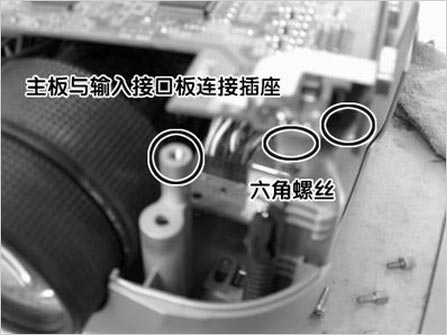

 　　卸去主板上的3颗螺丝， 拆去固定两个VGA接口的4只六角螺丝，拔除主板与输入接口板的连接插头，拿下主板。

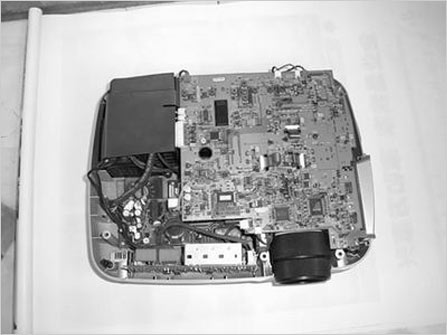

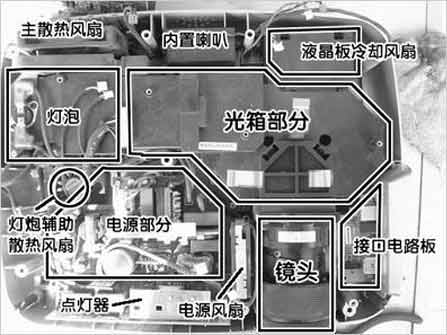

　　此时机芯已经暴露在面前，其主要组成为：除主板外，有接口电路板、光箱、镜头、灯泡、液晶板散热风扇、内置喇叭、主散热风扇、电源、高压点灯器、辅助散热风扇等。

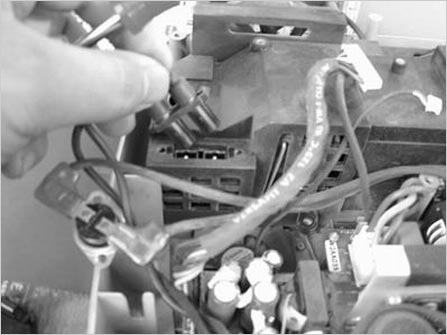

　　3.接下来拆下灯泡温度传感器螺丝，取下点灯器高压线。

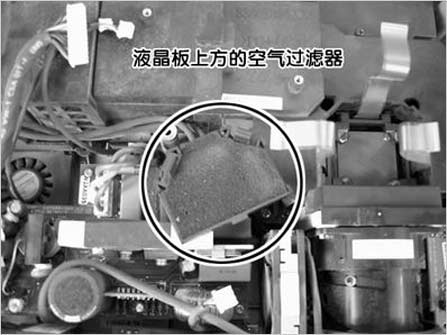

 　　4.轻轻取下三块液晶板上方的空气过滤器。

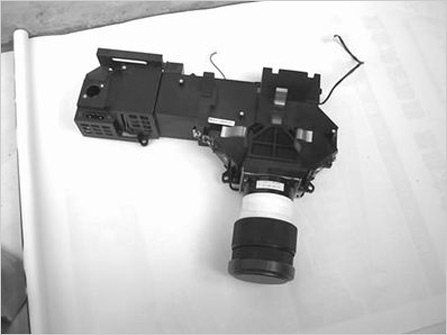

　　5.拆下光机总成（包括灯泡、光机、镜头、液晶板散热风扇）的固定螺丝，将光机总成从机箱中提出。

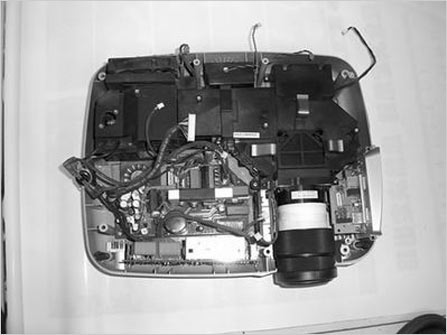

    机壳部分可清晰看出冷却系统风的流向。不幸的是进风口恰好设计在镜头下方，造成灰尘进入镜头腔，污染镜头。

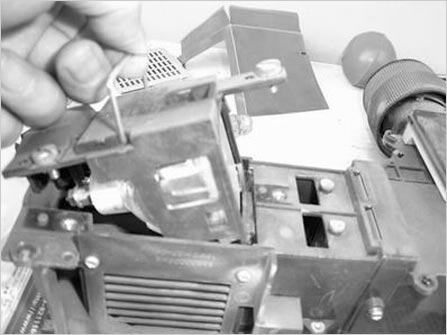

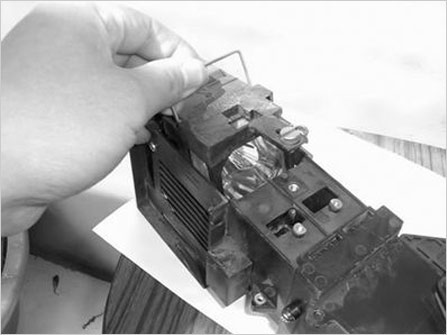

6.分解光机总成：用平口螺丝刀松开两只固定螺丝，取出灯泡，可以看到灯泡舱通向光箱的一面玻璃片积有灰尘，影响了通光量。

　　将液晶板独立的散热风扇从光机总成上拆下来。

　　卸去主板上的3颗螺丝， 拆去固定两个VGA接口的4只六角螺丝，拔除主板与输入接口板的连接插头，拿下主板。

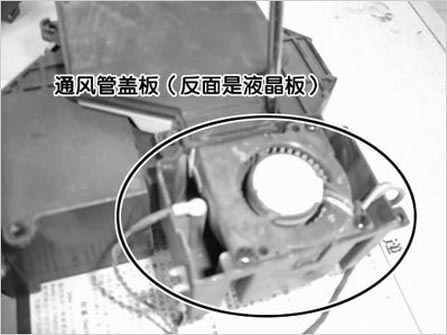

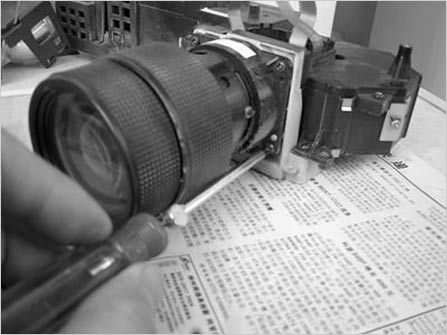

　　然后就可以拆下液晶板通风盖板，里面也有积尘。液晶板过滤器难以阻隔大量灰尘。拆下固定镜头的4颗螺丝，取下镜头，可以发现下半部分很多灰尘，将镜头对光观看也是灰蒙蒙的。

　　拆下代表红色的箭头所指的4颗螺丝。

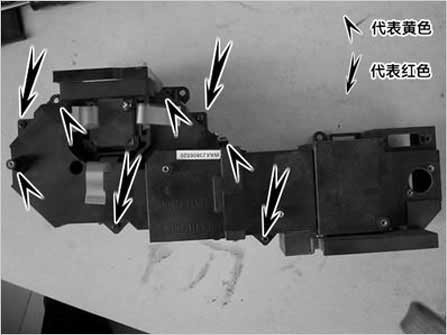

 　　注意：代表黄色的箭头所指部分是四块黑塑料片，其下面点了胶，用以固定光箱中的反光镜片，所以揭起光箱盖板动作一定要轻，千万不要将粘住的镜片带出摔坏或弄破。

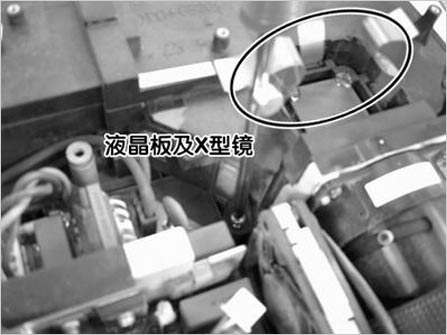

　　打开后的光箱，有众多的镜片，各反射镜、分光镜、偏振镜、凸透镜不同程度地沾染了灰尘，液晶板上也有灰尘沉积。根据经验估计，清洗这部分后，光通量大约可改善1/4～1/3。

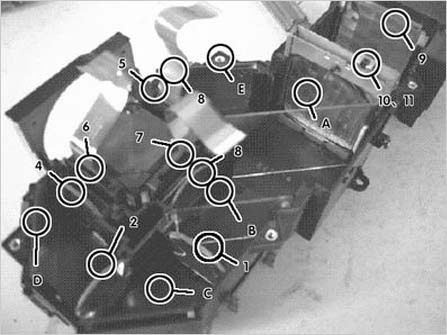

　　A~E为五片反射镜（其中A、B是分光镜），1~5为五片凸透镜，6~8为偏振镜，9~11为改善光平行特性的组合透镜组。

 　　编号为1～5的凸透镜可用钢丝钩轻轻提出。编号为6、7、8的单色偏振镜贴膜面一定要靠着液晶板。

　　清洗镜片时先用脱脂棉蘸些纯酒精（99.7%），先将镜面擦一遍，趁酒精还没完全挥发马上用镜头纸将镜面擦亮，对光看看，尽量不要有污渍，最后用吹气球吹去留在镜面上的纤维丝。洗好的镜片放在镜头纸上，用镜头纸包着放回原处。

　　液晶板若污染严重，清洗可用医用棉签，蘸些纯酒精，从液晶板散热缝隙伸入，轻轻擦试。若不严重，只须用吹气球吹一下即可。

　　一、清洗镜头

　　镜头结构复杂，拆分难度较大，下面将一一展示拆分过程。

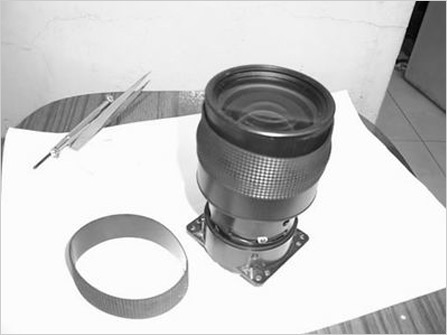

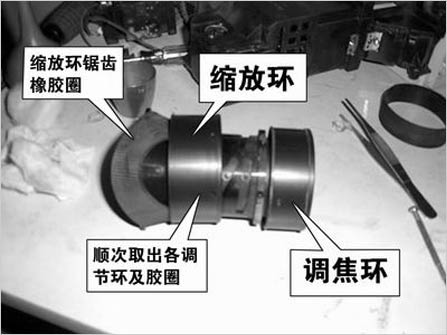

　　首先为镜身作简单除尘，剥下缩放环上的锯齿橡胶圈。卸下固定缩放环的五只螺钉，将缩放环推向一边，剥除调焦环上的锯齿橡胶圈，拆下调焦环上的固定螺钉，依次将调焦环、缩放环、缩放环锯齿橡胶圈取出。

　　将调焦镜筒的限位片拆下，旋下调焦镜筒。注意：调焦镜的螺纹上涂有润滑脂。

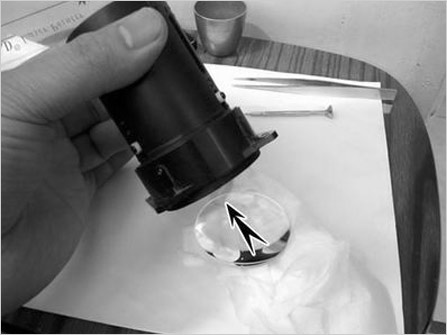

　　旋下调焦镜筒后，可见到主镜筒中的镜片上有一层较厚的灰尘。另外由于调焦镜筒螺纹上的润滑脂高温融化，造成镜片被油脂浸润，呈毛玻璃状。

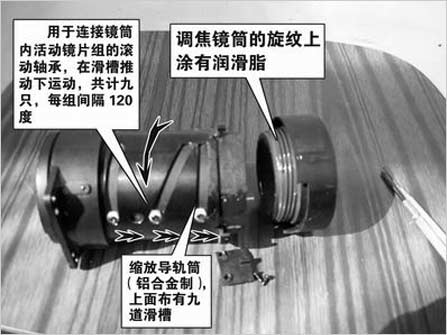

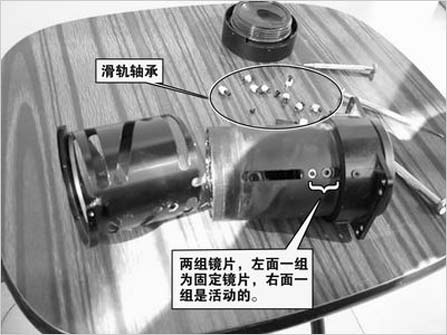

　　拆下全部九个滑轨轴承，取下铝合金缩放导轨筒后，可看到主镜筒上开的槽，当铝合金缩放导轨筒转动时，将转动力传给九个滑轨轴承，九个滑轨轴承推动内部三组活动镜片沿主镜筒的开槽作轴向运动。

　　在拆下九个滑轨轴承后，内部三套活动镜片均会脱落，小心从镜筒前端将两组活动镜片倒出。

　　最困难的莫过于卸开镜头尾部的金属圈盖，此处已用胶封死。镜筒内有污染的两组镜片无法从前端倒出，只能将圈盖卸开。

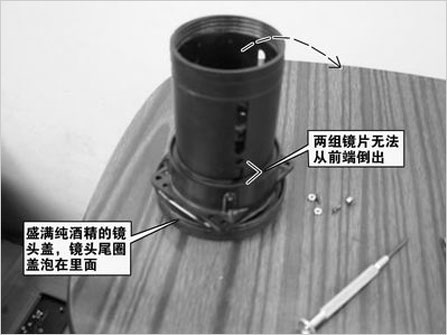

　　在镜头盖中注满纯酒精，将镜头尾端圈盖泡在里面，数小时后溶开封胶。

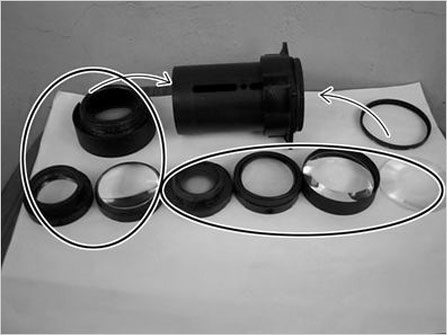

 　　图中左边为从镜头前端装入的三只组件，右面四个组件及尾圈盖由后部装入。

　　下面将看到镜头的重装步骤：

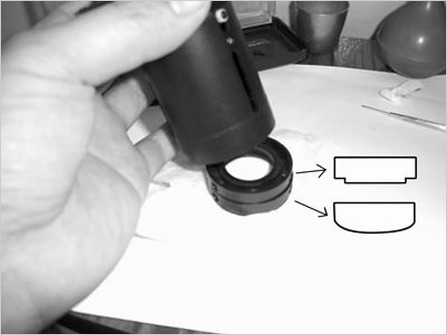

　　先从镜筒尾端装入一个固定镜片组件，及一个活动镜片组件，注意组件的凸面都朝上。

　　安装两个镜片组件的固定螺丝及滑轨轴承。用镜头纸托住透镜从镜筒尾端装入，镜片的凸起面朝上。将镜筒立起来，安装镜片支架。

 　　安装最尾端的镜片，图示的透镜平面朝上凸起面朝下。然后旋上镜头的尾圈盖。

 　　将镜头前面装入的两个镜片组件叠起来，将镜筒反过来从前端送进去。

　　拆下先前从镜筒尾端装入的活动镜片组件的三个滑轨轴承。套入缩放导轨筒，仔细将所有滑轨轴承上好。

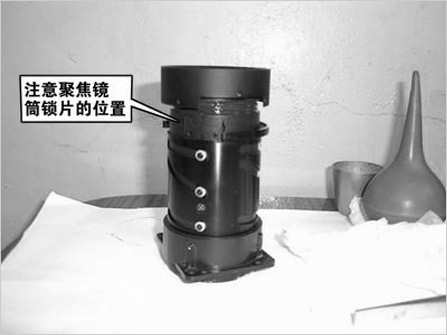

 　　将镜筒立起来，确定好聚焦镜筒锁片的位置，从正确的角度旋入聚焦镜筒，然后上好锁片。

 　　接着按顺序装好聚焦镜筒调焦环，缩放调节环并套入锯齿橡胶圈。

 　　现在装回灯泡，安上液晶板散热风扇，将光机总成装回机箱。



 　　扣上投影机上盖，反过来上好六颗螺丝，盖上过滤网，一切OK了！

　　经清洗后，投影机的亮度几乎达到刚购买时的水平。但大家在操作中一定要注意，万一打破一片镜片，就可能导致整台机器报废！整个操作中，在装回机器的时候，一定要严格按拆装顺序的反顺序回装，并注意力度，避免产生损坏！
