东屏科技病房探视系统方案

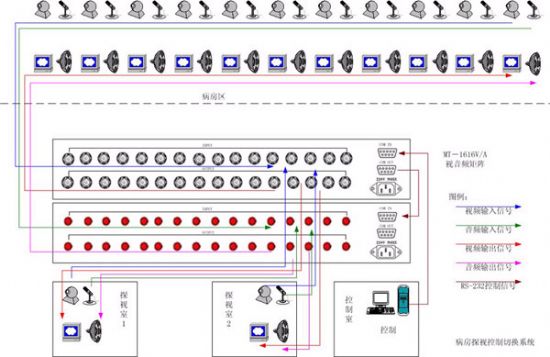

一、系统方案图

二、系统简介：

    （1） 使用16×16视音频矩阵作为控制切换设备

    （2） 在1～12号病床和1、2号探视室共14个点每个点都安装视音频输入输出设备，视频输入：摄像头；音频输入：麦克风（需加信号放大器）；视频输出：监视器；音频输出：扬声器（需加信号放大器）

    （3） 将1～12号病床视音频输入信号分别接入矩阵1～12号视音频输入端口；将1、2号探视室视音频输入信号分别接入矩阵13、14号视音频输入端口；将矩阵1～12号视音频输出端口分别接入1～12号病床视音频输出设备；将矩阵13、14号视音频输出端口分别接入1、2号病床视音频输出设备；

    （4） 将RS232控制线由计算机COM端口连接至矩阵视频单元COM IN端口，再由矩阵视频单元COM OUT端口连接至矩阵音频单元COM IN端口；将控制软件装入PC机，进行必要设置

    （5） 由此矩阵1～14路视音频输入输出信号与1～12号病床、1、2号探视室一一对应，通过控制矩阵切换达到控制视音频信号切换的目的。例如3号病床病人家属在1号探视室探视，同时5号病床病人家属在2号探视室探视，则对矩阵作如下切换：3路输入至13路输出，5路输入至14路输出，13路输入至3路输出，14路输入至5路输出就可以了

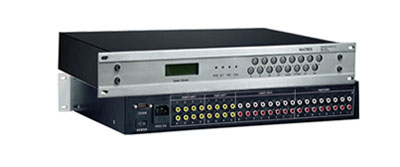

三、设备性能介绍：

视频：
输入信号类型：RGsB 、复合视频、S－视频、分量视频、HDTV
输出信号类型：RGsB 、复合视频、S－视频、分量视频、HDTV
输入接口：    16路BNC&RCA
输出接口：    8路BNC&RCA
带宽：       100M（-3dB），满载
串扰：        -50dB@5Mhz
输入阻抗：    75Ω
输出阻抗：    75Ω
切换类型：    场消隐期间切换
音频：
增益：        非平衡音频0 dB
频率响应：    20Hz — 20 KHz , ±0.05 dB
信噪比(S/N)： 最大输出下> 90 dB
通道隔离度：  >80dB@1KHz
输入信号类型：平衡立体声
输入接口：    RCA
输入阻抗：    >10KΩ
最大电平：    在1% 总谐波失真条件下>+20 dBu
输出信号类型：平衡立体声
输出接口：    RCA
输出阻抗：    50Ω
最大电平（高阻）：  >+21 dBu
最大电平（600欧）： >+15 dBm
控制：
控制端口：    RS-232,9针COM连接口
波特率：      2400，4800，9600
控制协议：    8位，1个停止位，无奇偶校验
一般规格：
电源：        220VAC-240VAC，50/60Hz
功率：        100W
机架安装：    标准U
尺寸：        48cm*30cm*(8-44)cm
重量：        5.5-15 kg
适用温度：    -10-50摄氏度
适用湿度：    小于9%（无冷凝）
防震等级：    纸箱中ISTA/NSTA  1A
平均故障间隔时间（MTBF）：  30000小时
