液晶电视屏幕的电路保护选择

来源:投影时代 更新日期:2005-02-14 作者:佚名
平板液晶技术的迅猛发展让大屏幕、宽视角、高质量的视频图像得以实现。但是,随着液晶电视的屏幕变大、亮度更高,工作时所需的电压和电流也逐渐增加。而且,由于液晶电视屏幕中配置了多种供用户使用的接口,所以特别容易由于过电流和过电压的原因而出现损坏。

  电路保护器件有助于保护屏幕不会因为过大电流而发生损坏。这项保护措施可采用熔断器或可复位聚合物正温度系数(PPTC)器件的形式。液晶屏幕设计和设备所可能遭受的威胁类型决定了在提供电路保护时是采用PPTC器件还是一次性的熔断器。

  由于用户的错误接线和操作失误可能导致液晶屏幕出现较为严重的过载和短路现象。设计人员通过对关键电路的隔离处理,能够防止成本昂贵的屏幕部件受到损坏。PPTC器件的可复位特性通常最适于金属质接口有可能作为过电流状况以及过电压瞬态的导入口的情况。

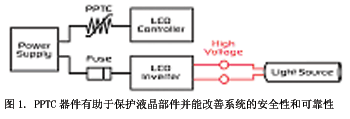

  如图1所示的逆变器供电应用方式中,PPTC器件或熔断器均可以在逆变器之前使用,这有助于防止用户受到致命的器件高压短路的伤害。


  PPTC器件通常还用于保护启动时承受很大浪涌电流的电路。PPTC器件对于浪涌电流的适应性远高于熔断器,有助于免除由于熔断器反复经受浪涌电流而失效熔断所带来的维护工作量。

  熔断器能够很好地适应无需器件具有可复位特性的电路中,也可以用于只在系统故障条件下才会发生故障的情况。在采用了软启动电路限制浪涌电流后,采用熔断器也是一种较为实际的解决方案。瑞侃电路保护部同时提供了小型的PPTC器件和一次性使用的芯片型熔断器,从而向设计人员提供一套完整的电路保护解决方案。

  瑞侃电路保护部的miniSMD和nanoSMD系列的PolySwitch®可复位器件设计用于将电路板空间作为优先考虑的情况下。这一系列的器件实质上不会受到浪涌电流的影响,可供使用的工作电流范围从0.005A至2.6A。这些器件还提供了快速的作动时间和很低的电路板内电阻值。

  瑞侃电路保护部的快速动作型电子芯片熔断器可以采用业界标准的0402、0603和1206芯片尺寸来供货。表面贴装的熔断器系列产品提供了较小的外形、很高的可靠性、强大的抑弧特性以及0402和0603形状系数下所能达到的最高电流额定值。

  符合《RoHS有害物质安全指令》的熔断器采用了单块集成电路、多层式设计,在最小的板卡面积下提供了最高的保持电流,减少了与散热相关的老化进程,改善了产品的可靠性和适应性,并在领域宽广的电路保护设计中提供了更高的高温性能。
