大屏幕背投影显示设备集成解决方案(100"英寸)案例

 (一)系统整体构成逻辑

  (二)系统方案介绍

一、方案：单屏100英寸背投1套的投影显示墙

（一）屏幕结构子系统：背投屏幕

在投影墙系统中，屏幕的种类首选使用背投硬屏，根据资金、空间等因素来选择合适的屏幕尺寸屏幕的选择将对图像效果起到画龙点睛的作用，如增强亮度，加大视角以适应应用环境。

l         背投硬屏的技术特点：

背投幕从光学特性来分，有漫射幕、菲涅尔宽视角幕、菲涅尔双凸透镜幕、黑色条纹幕等；主要技术指标包含增益系数、可视角、透光率、太阳效应等。

增益系数：即投影光线经过屏幕后被提高的倍数（一般3-5）。

可视角：在中心亮度与屏幕四周边缘的亮度一致的条件下，屏幕的最大视角范围（90°-160°）。

太阳效应：即观看者在不同的位置，会感到屏幕的亮度中心在变化。

透光率：光线通过屏幕朝观众方向平行直射，均匀分配透过屏幕。

Scan Vision Screen世界上最大的专业生产屏幕的一家世界级公司，具有50多年的历史，技术是先进且成熟的。它生产的屏幕历来以屏幕的精品著称，其显示效果等各类指标技压群芳。年营业额在2.1亿美元，占世界市场专业光学投影屏幕的80%的份额。一个良好的投影系统其屏幕的好坏也是非常重要的，选择良好的屏幕才能保证整个系统的最佳状态。

l        WA1806型背投幕 100”主要参数指标:(单位 mm)

大小尺寸:宽:2083±1.5高:1575±1.5

对角线公差:<4

中心偏移设置:0<35

屏幕厚度:5.5 ±1

重量:21kg ±10%

屏幕焦距:2400

中心最高增益:3.5 ±0.5

水平1/2增益视角:360±40

垂直1/2增益视角:100±1.50

视角范围:1600

• 背投反射系统

系统组成
反射系统由一面美国Richvision正面反射真空镀膜镜加一副反射镜支架,一副投影机支架组成,支架带有精确调整机构(万向调节器).

  产品的主要特性:采用美国Richvision真空镀膜反射系统,

-反射影像清晰无重影;

-抗磨损,抗腐蚀;

-有保护介质膜;

-反射率95%

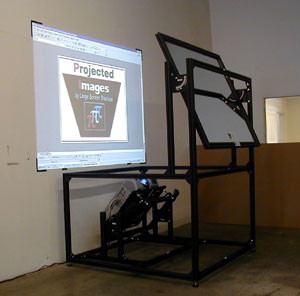

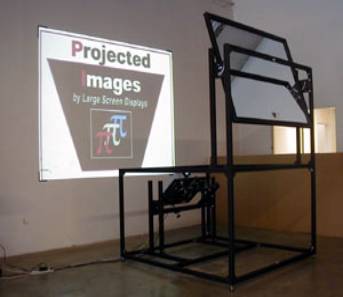

背投反射系统工作原理和图片实例

（二）、系统配置清单：
