超级苹果：Apple 23寸宽屏液晶显示器测试

    对于23英寸的液晶显示器，它留给我们的印象似乎简单了一些：高不可攀、深藏不露。难道仅此而已吗？看过下面的图片，相信每个人都会感受到23英寸宽屏所带来的震撼与享受，不要指望你桌上的17英寸LCD提供哪怕一点点类似的享受……

 23英寸宽屏对比17英寸LCD——更大、更广的可视面积

 16：10的宽屏幕提供了更为宽广的视野
将每个角落里的敌人都尽收眼底

    如图所示：在使用苹果的23英寸LCD打CS时，我们可以同时兼顾到“A大道”与“A小道”来的敌人，而普通的17英寸LCD则无法做到这一点。

    下面就一起走入苹果为我们带来的大屏世界……

高端：苹果力推大屏液晶

    苹果在去年8月推出了Apple Cinema Display（以下简称Cinema）系列的大屏液晶显示器。在产品发布的同时，苹果CEO乔布斯也表示：“借助大尺寸LCD及附加软件，苹果公司将走高端高价位的产品路线，而并不会像戴尔、惠普等公司那样将市场对准主流市场”。

Cinema系列

    苹果为Cinema系列定做了3款产品，它们保持着完全相同的外观设计以及16：10的屏幕比例，而不同之处也仅在于尺寸，分别为30英寸、23英寸和20英寸。

    30英寸的Cinema分辨率达到了2560×1600，而市场上常见的30英寸液晶电视分辨率还大多保持在1280×768的水平，而者的差距显而易见。我们也很难想象30英寸的LCD摆放在面前会是怎样一种感受，在高分辨率的拉动下，漫屏显示内容是17英寸LCD的3倍，是15英寸LCD的5倍，而1600的垂直分辨率也大大降低了滚动条的滚动频率。

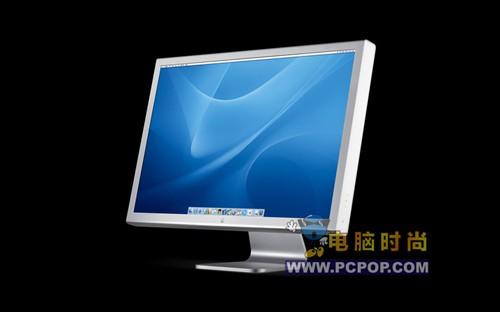

     我们收到的是Cinema系列中的23英寸产品，型号为M9178CH/A，1920×1200的分辨率也同样惊人，而在提供极佳的工业设计与造型设计后，这款产品19900元的售价还是会低于此前我们评测过的众多23英寸液晶显示器。

怪异：DVI接口一支“独秀”

型号	苹果 Apple Cinema Display
色彩	16.7M
点距（mm）	0.258
标准分辨率	1920×1200
亮度（cd/m2）	270
对比度	400:1
响应时间（ms）	16
水平视角	170°
垂直视角	170°
接口类型	DVI
多媒体功能	无
最大功耗（W）	不明
变压器	外置
净重	7.03Kg
安规认证	TCO’99
价格	19900元

 与其它大屏LCD最大的不同在于苹果这款产品仅提供一个DVI接口
至于这种设计的优劣，我们会在文章的后面为您提到

    苹果23英寸LCD的标准分辨率为1920×1200，这个指标对于读者可能会陌生一些，在这里我们先简单的介绍一下它的实际意义：

    ·视觉可视面积大于17英寸LCD 1.73倍，意味着它提供了更为宽广的视觉感受，这一点在欣赏DVD时体会的尤为明显。

    ·实际可显示内容大于17英寸LCD 1.75倍，意味着一屏幕可以显示更多、更丰富的内容，你甚至可以并排放置两个窗口，一个编辑文档，另一个浏览网页。

    ·而从长远的角度看，它可以支持1080P的数字高清晰格式（1920×1080），而目前能做到的还只是几家大厂的宽屏幕产品。

外观

    苹果的产品历来在设计上独具匠心，对于宽屏的Cinema当然也不例外。新的苹果显示器采用全铝合金的边框设计，银灰的色调赋予了产品一种冷峻的气质。而在边角处又加入了圆润的过渡，很好的平衡了金属边框所带来的“强硬”之感。

 显示器的边框完全由金属材料打造，显得异常“坚硬”
而圆润的边角又体现出“侠骨柔情”的气质，苹果的血脉一如既往。

    显示器银灰的色调不仅仅只是出于外观的考虑，实际上，苹果公司的设计师选择这种色调也有着更深层的考虑——它可以将屏幕色彩对视觉的干扰降至最低。

 所有的设计元素都体现出“简约”二字
但简约之下却又带来了一种极为精致的视觉享受，堪称设计典范。

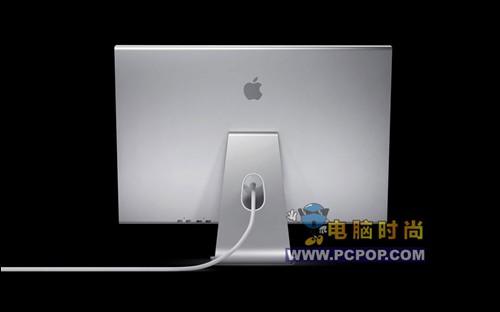

 从机身背面我们几乎捕捉不到任何修饰的成分
一切简单而又凝练，没有喧嚣与躁动，平和之下一种大将风范也表露无遗。

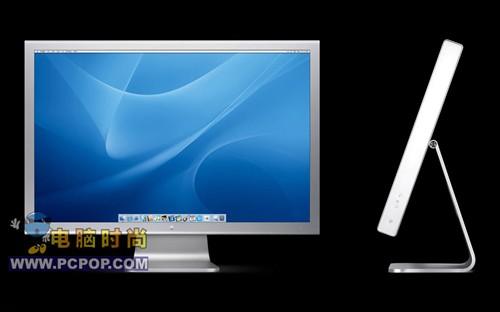

设计：前后摆动的支撑臂

 唯一的三个按键，开关与亮度调整

    与其它液晶显示器不同，苹果仅仅提供了3个OSD按键，分别为开关键与亮度调整键。而诸如对比度、RGB等项目我们则无法对其完成调整。不过苹果的用意也十分明显：那些参数对普通用户的意义并不是很大，因此在显示器出厂前就将它们调校到了最佳状态，也省去了用户日后繁琐的操作。

    当然如果您愿意的话，也可以通过特制的色彩校正仪来定制您自己的显示器色彩系统。

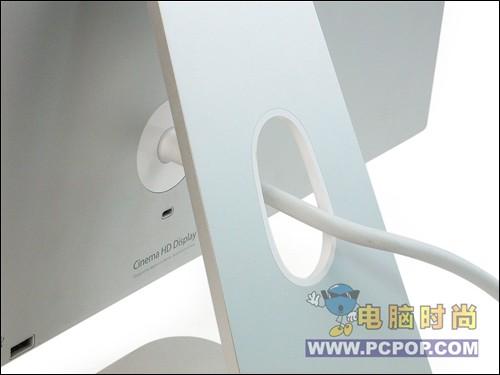

 支撑臂上设计了一个椭圆型孔洞，以方便连线的穿过
而显示器上将所有的连线“捆绑”到了一起，这样也更加便于理线

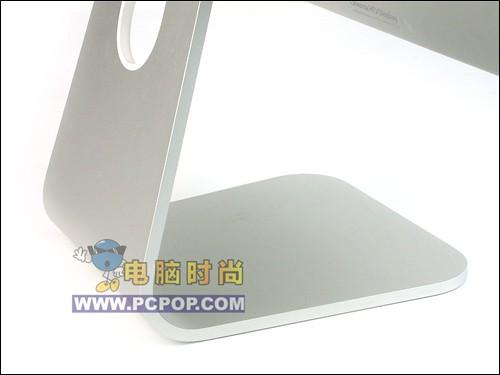

 底座则是一块被“折弯”了的金属板
可以看出板材的厚度很大，同时也提供了足够大的面积与物理表面相接触

调控：可“触摸”的OSD按键

 连接支撑臂与机身的梳轴，使显示器可以在-5～25度的范围内作出调整

 只需稍加用力，显示器便可以调整到合适我们的工作角度
而极好的阻尼感也保证了工作角度的稳定性

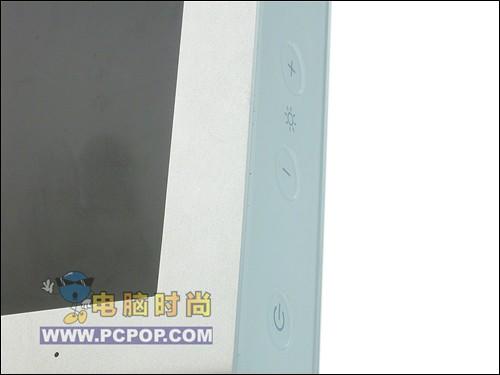

 按键的设计风格与iPod如出一辙
这种触摸式的调控方式也提供了绝佳的手感，完全不需额外用力

    显示器包含一个FireWire 400集线器和一个USB 2.0集线器，每个集线器都有两个端口。因此您可以连接打印机、扫描仪、数码照相机或可携式摄像机等设备。

夸张：一拖4的线缆设计

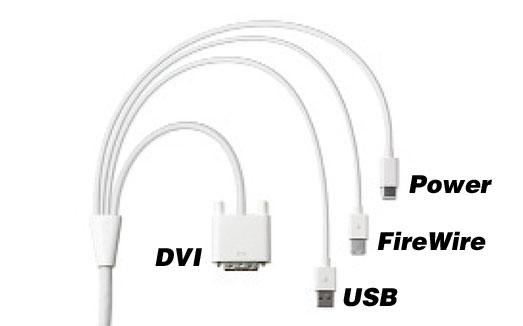

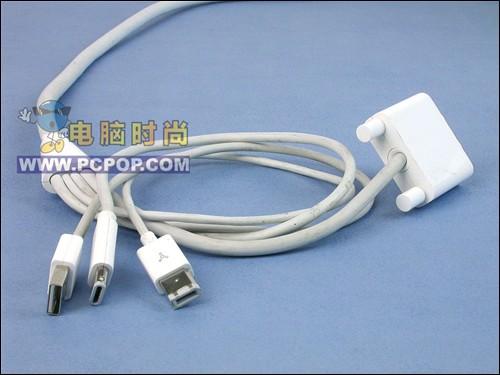

 “一拖四”的线缆设计

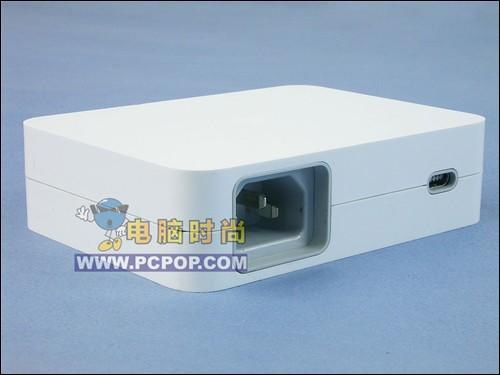

 显示器的电源适配器

    从显示器后方会引出一根总线缆，再分支成数条线缆，以连接显卡、 USB、火线与电源适配器。这样的设计使的理线工作变得更加容易。

试用：大液晶的“大”诱惑

    如果说大屏LCD提供了是宽广的视野以及超大的分辨率，那么这些特性也只是用于一般的文档处理吗？它又会有哪些实质性应用？这也是我们要在下文所提及的。

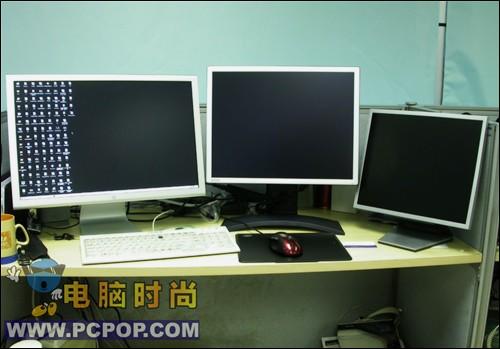

 大屏梦之队——23英寸（16：10）、20英寸、17英寸
对工作效率的提升是显而易见的

缺憾：论显卡DVI的倒掉

    苹果的Cinema系列液晶显示器只提供了DVI接口，而并没有提供传统的D-Sub接口，这样的设计首先是节约了成本，其次数字接口的特性也省略了消费者调整显示器参数的过程，因而在机身上，我们只看到了亮度的调整按键。

  苹果的这台LCD仅提供了一个DVI接口

    但我们需要知道，23英寸Cinema显示器的标准分辨率为1920×1200，这个分辨率对不少显卡的DVI接口提出了严峻挑战——通过我们测试，有一半以上的显卡（N&A）牺牲在了苹果面前，也就是说，可能绝大多数用户都不能正常的使用苹果这款液晶显示器。

    而究其原因在于不同的显卡采用了不同的DVI输出方式，有可能是内置TMDS信号发生器，或者单独搭载了Silion Image的TMDS控制芯片，而它们规格又完全不同，导致在DVI输出性能上的巨大差异。个别显卡根本无法点亮显示器，而有些则在系统自检后悄无声息的挂掉……
