科视视频墙显示箱体应用在KCTS 电视广播台

KCTS 电视广播台  简介:  • 位于华盛顿州西雅图市 • 显示墙是用来帮助对KCTS原先所有的模拟节目和开发中的DTV节目输入进行控制的 • KCTS 可以将显示器的数量从34个减少到仅仅3个50英寸Christie视频墙显示箱体和3个34英寸的彩色显示器，而不会丢失任何重要信息  • 3个 Christie GraphXMASTER 50背投显示箱体 • 合作伙伴: Harris Broadcast Communication Division

    数字电视(DTV)的来临必将成为自彩色电视50多年以前出现以来，电视领域最重要的技术发展趋势。 DTV技术可以提供更清晰、更逼真、更有影院效果的图像，多频道节目，以及CD质量的音响效果，并能以超过标准电视2倍以上的分辨率播送宽屏幕格式的高清晰度电视（HDTV）节目。备受关注的高清晰电视，很快就会到来，并出现在美国各地各个频道的观众面前。联邦通信委员会已经发布了通告，要求所有的商业和非商业电视台到2003年都必须转换到数字电视。结果，电视广播商都更改他们的业务计划并增加数字发射装置和相关设备，为数字化做准备。

    在西雅图，公共电视台KCTS自1994年起，就已经开始有条不紊地向数字电视转型。KCTS是太平洋西北海岸最大的公共电视台，服务于210万美国和加拿大观众。它还是最早购买高清晰电视设备的电视台之一，1997年成为第一个采用新的ATSC发射系统进行节目播送的公共广播电视机构。借助于DTV，KCTS可以向观众播送大量高质量的教育和文化节目，并提供可以下载的节目数据，其图像和声音效果都非常出色。白天，KCTS使用其数字频道播送3套不同的节。晚间，电视台使用几乎全部数字带宽来播送KCTS制作的HDTV节目。

    DTV为电视广播商创造了许多新机会，同时也带来了一些新挑战。当KCTS开始使用其新的发射器播送节目时，电视台同时需要高度关注另一套节目的情况。

    除了数字化传输，KCTS还搞了一些辅助频道，在过去5年里，该台还搞了一个免费有线频道。KCTS 现在有许多节目流要管理，但很难将其与现有设备匹配，所以该台决定将其主控制升级，以便完全转型到数字内容。

   “我们没有足够的开关、手柄或按钮来操作所有的新节目流。”KCTS运营和工程主管Clifford Anderson说。“我们正在使用的技术是模拟的因此，所以这次行动的部分内容是将主控制装置更新。我们现在可以处理5个我们可以制作并发送的独立的节目流。还有更多的需要留意，更多的需要着重管理，所以我们必不得不尽量改变监控系统。”

    KCTS 选择了 Harris 有限公司位于俄亥俄州梅森市的 Harris广播通信分公司。Harris广播通信是为电视广播行业提供数字和模拟解决方案的领先公司，设计制作了一套新的数字化主控制装置，用自动装置管理所有的新节目流。墙壁被拆除，以前用来存储旧设备的房间变成了高科技控制室，占据这个控制室的，是一个虚拟监控墙。

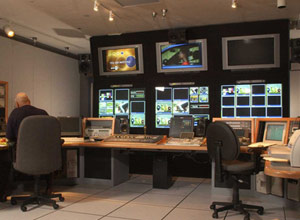

    新的监控墙采用Avitech International的虚拟监控墙模块，借助这些模块，可以在3个50英寸GraphXMASTER C50视频墙显示箱体上显示各种实时的可放大缩小的图像。由了新技术，KCTS 可以轻松地同时控制、组织和观看多个节目流。

    KCTS 第一次看到Avitech虚拟监控墙的运行情况，是在附近另一家电视台。Avitech 技术所提供的灵活性给 KCTS 留下了深刻的印象，KCTS 知道，他们想将它应用到他们自己的数字化主控制计划中。在Christie 所做的演示中，KCTS 也在场，看到了采用单芯片 DLP技术的Christie GraphXMASTER C50 显示箱体，他们认为已经找到了所需要的东西。

    Christie的 GraphXMASTER C50 显示箱体是根据用户要求设计的，具有DLP技术为显示墙解决方案的所提供的所有优势。GraphXMASTER 提供1024x768的分辨率，可以投影出详细的数据，提供出色的图像清晰度和可靠性。

    “数字电视可以提供非常清晰的图像，正在改变人们的电视体验，Christie 很高兴能成为这场变革的一部分。”Christie数字系统控制室解决方案高级产品经理Jim Gavloski说。“GraphXMASTER显示箱体是专为提供高清晰度数字图像而精心设计制造的，电视台可以依靠这些箱体来组成出色的虚拟监控墙，从而显示重要信息，最终为电视观众提供高清晰度的电视节目。”

    Harris广播通信的 Daryl Niederbaumer是KCTS安装项目的设计工程师。他与KCTS密切合作，画出了主控制装置的设计图，图中有详细的房间布局，每一个设备的位置和布线情况。 KCTS对主控制室，特别是虚拟监控墙，有明确的想法。实现KCTS 的想法的任务交给了Harris 公司。

    KCTS 原来的主控制系统与其它主控制系统没什么区别，矩形外形，整齐的柜台，和一个由14个9英寸和18个6英寸的黑白显示器以及中间2个19英寸彩色显示器所组成的监控墙。控制室里的一个黑白显示器代表着电视台的每一盘磁带和每一个摄像机。

    “我们经常替换或修理这些9英寸的显示器，监控墙上的许多信息是毫无意义的。”Anderson说。“我们想改变这种情况。我们希望能够告诉操作人员什么是重要的。”

     助Avitech 技术，KCTS 可以将显示器的数量从34个减少到仅仅3个50英寸 Christie视频墙显示箱体和3个34英寸的彩色显示器，而不会丢失任何重要信息。Avitech 技术使 KCTS 可以在每个Christie 数字显示箱体显示器上显示不同尺寸的多个窗口。主控制操作人员可以依靠以高品质的色彩显示每个箱体上在6个17英寸的显示窗口以及4个更小的9英寸窗口来进行监控。这些操作人员可以根据节目的重要性，调节正在显示不同节目的窗口的大小。KCTS 操作人员可以将电视台40个节目中的任何一个节目显示在主显示器上，并调节其尺寸和宽高比，操作人员所掌握的机动性更大了。

    “原先的显示器的多层叠加的模拟主控制系统是许多电视台的标准。一旦将这些显示器布置好，其位置就不能改变，操作人员怎能看清节目情况呢？”Harris Broadcast的系统工程师 Daryl Niederbaumer说。“现在有了虚拟监控墙，操作人员可以根据他们正在播放的多个频道，显示多种节目组合。操作图像的能力使得这个系统的功能更丰富了。”

     KCTS 还播放4个他们自己制作的有线频道，他们希望将这些频道放在监控墙的前方中间的位置。看一下中心位置的显示，操作人员就可以监控从电缆上传输过来的图像、数字电视和卫星信号的质量。坐侧的显示是用来监控来自转换器、演播室和各种其它输出的信号的。右侧的屏幕则是用来观看操作人员可能想去控制质量的卫星信号和磁带机的。

    KCTS 发现新的数字主控制系统个虚拟监控墙有许多好处，他们深得其裨益。

    “主控制操作人员喜欢虚拟监控墙，因为我们排除了混淆，维护操作人员不需要经常修理9英寸显示器。”Anderson说。“让我们高兴的是，DLP 箱体不象阴极射线管那样因磷燃烧而容易老化，我们也不需要每天为色彩平衡和冲淡而疲于奔命。”

     Harris Broadcast注意到，许多电视台正在将他们的设施改变或升级到数字技术，但系统集成团队参加虚拟监控墙的设计和安装，这还是第一次。

    “我们发现有很多电视台完全重新设置他们的主控制系统，来接收多个频道的连续的数字化的高清晰度信号。”Niederbaumer说。“另外有些电视台只是做很小的调整，使它们符合FCC，以便用高清晰度信号格式播放节目。那些重新设置他们的设施的电视台，现在经常寻找虚拟监控墙。”
